Опис

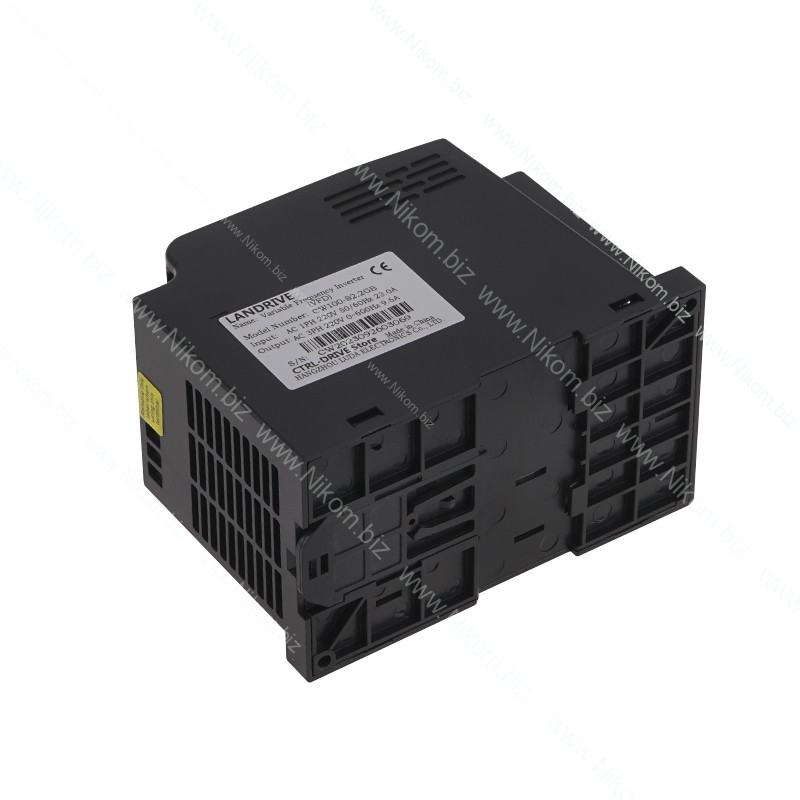

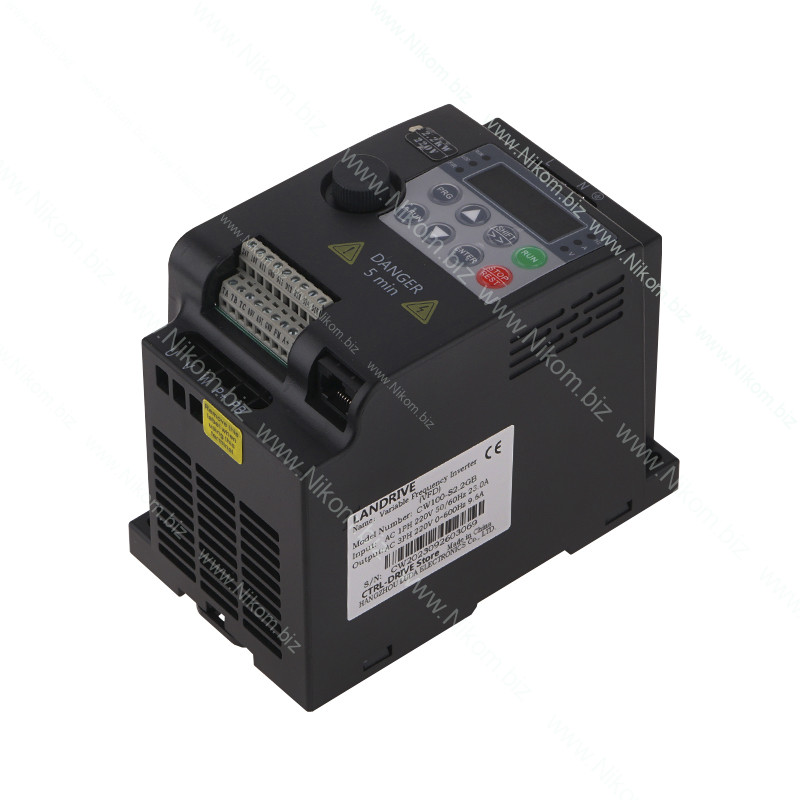

Перетворювач частоти CW100 потужністю 2,2 кВт призначений для керування трифазними електродвигунами. Пристрій працює від однофазної мережі 220 В, перетворюючи її у трифазний вихід із частотою до 600 Гц. Забезпечує ефективне регулювання швидкості двигуна, має широкий набір керуючих входів і виходів, а також підтримку MODBUS-RTU для дистанційного управління.

Технічні характеристики

• Вхідна напруга: 220 В, 1 фаза, 50/60 Гц
• Вхідний струм: до 23 А
• Вихідна напруга: 3 фази, 220 В
• Вихідна частота: 0-600 Гц
• Вихідний струм: до 9,6 А
• Потужність: 2,2 кВт
• Ступінь захисту: IP20
• Робоча температура: 0…+40°C
• Температура зберігання: -20…+55°C
• Вологість повітря при роботі: 5%-85% без конденсації

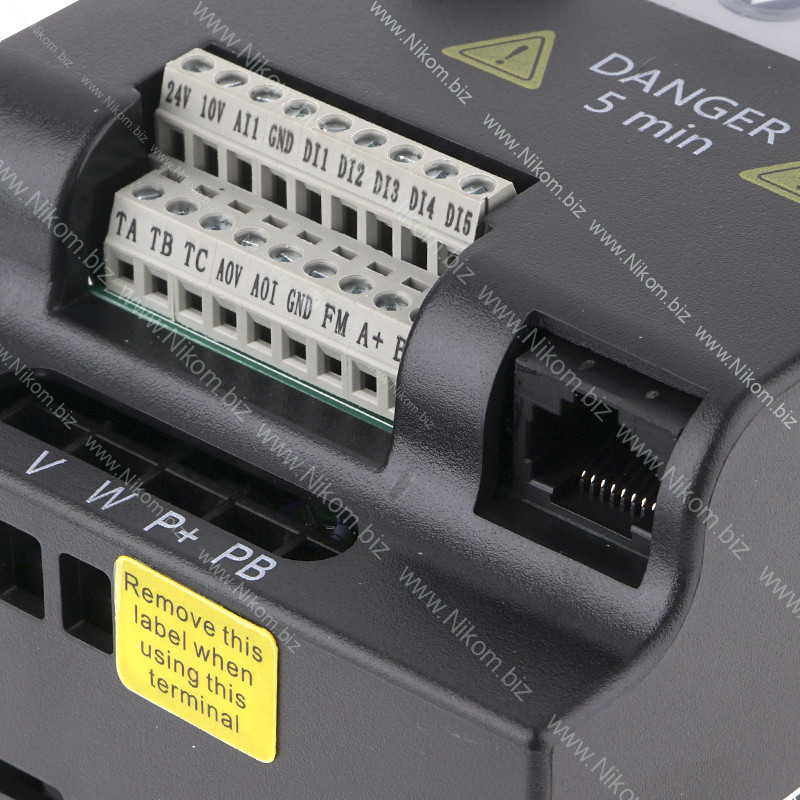

Підключення

• Основні клеми:
• R, S, T – вхід живлення 220 В (однофазна мережа до клем R та T)
• P+, PB – гальмівний резистор
• U, V, W – вихідні клеми для підключення трифазного електродвигуна
• Заземлення – клема для підключення заземлення

• Керуючі клеми:
• 10V-GND – вихід 10 В для зовнішнього живлення (10 мА)
• 24V-GND – вихід 24 В для живлення сенсорів (200 мА)
• AI1-GND – аналоговий вхід 1 (0-10 В або 4-20 мА)
• AOV-GND, AOI-GND – аналогові виходи (0-10 В, 0-20 мА)
• DI1-GND, DI2-GND, DI3-GND, DI4-GND – цифрові входи (5-30 В)
• DI5-GND – імпульсний вхід (до 20 кГц)
• FM-GND – імпульсний вихід (до 20 кГц)
• TA-TB, TA-TC – релейні виходи (250 В AC, 3 А)
• A+ B- – MODBUS-RTU (RS-485)

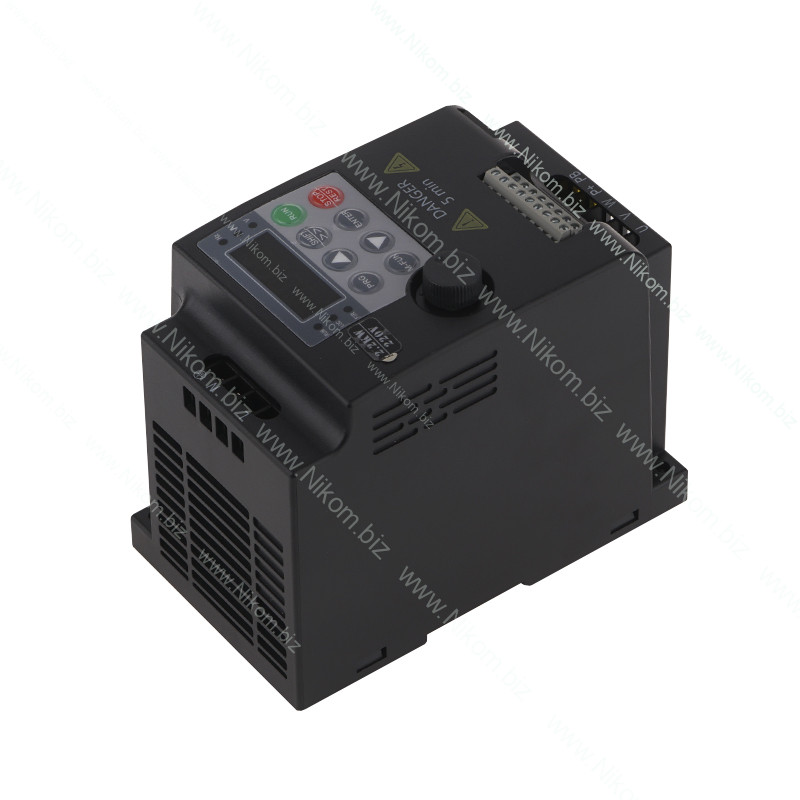

Керування

• RUN – індикатор роботи
• LOC – режим керування
• F/R – реверс обертання
• Hz, A, V – відображення частоти, струму, напруги
• PROG – меню програмування
• M-FUN – вибір функцій
• ▲/▼ – збільшення/зменшення значень
• SHIFT – зміна параметрів
• ENTER – підтвердження налаштувань
• RUN – запуск двигуна
• STOP – зупинка або скидання помилки

Функціонал

• Керування швидкістю обертання трифазного двигуна
• Підтримка зовнішнього керування через аналогові та цифрові входи
• Індикація стану роботи, частоти, струму та напруги
• Вбудовані функції захисту від перевантаження та перегріву
• Можливість підключення через MODBUS-RTU для дистанційного управління
