Опис

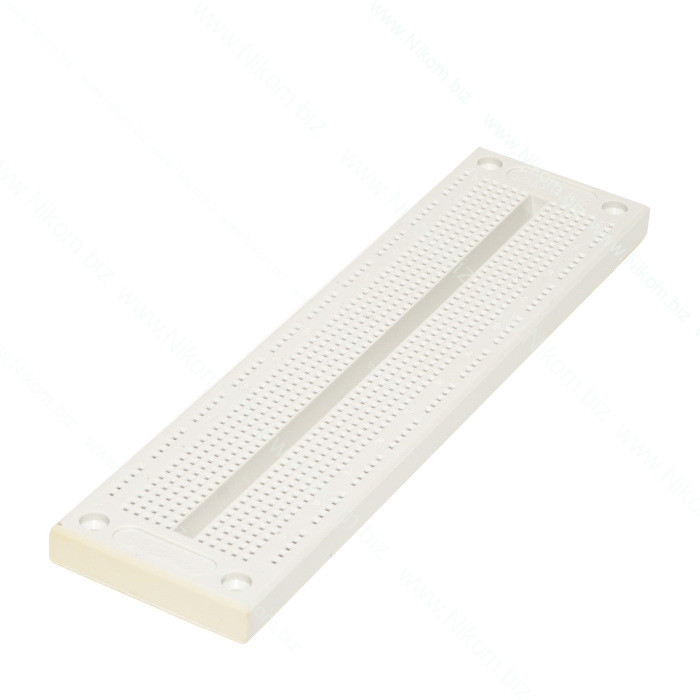

Безпайкова макетна плата дозволяє проводити макетування різних електронних схем і придатна для монтажу радіокомпонентів з жорсткими виводами діаметром 0,3...0,8 мм. Принцип роботи з платою полягає в тому, що контактні отвори об'єднані в групи по 5 штук, що дозволяє поєднувати в одному вузлі до п'яти радіокомпонентів.

Плата SYB-120 складається з 120 груп по 5 контактних отворів, 4 шин по 15 отворів та 2 шин по 20 отворів. На задній частині плати знаходиться двосторонній скотч.

Технічні характеристики

• кількість груп по 5 отворів: 120;
• шини живлення: 4 шини по 15 отворів та 2 шини по 20 отворів ;
• ресурс отвору: до 10000 установок компонентів;
• діаметр виводів компонентів, що монтуються: 0,3..0,8 мм;
• габаритний розмір: 176х46х9 мм;
• маса брутто: 62 г.
