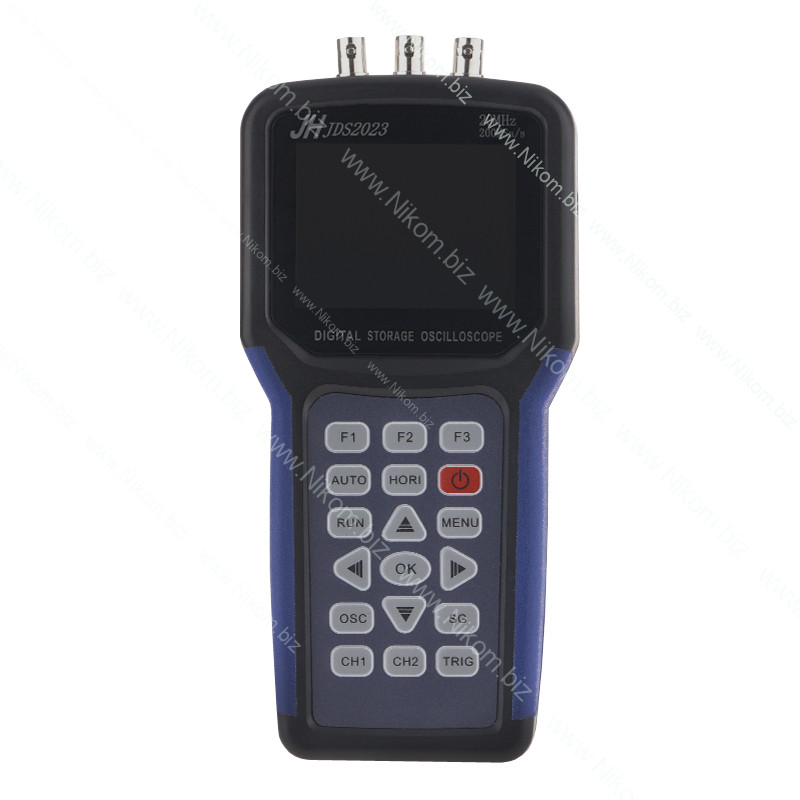

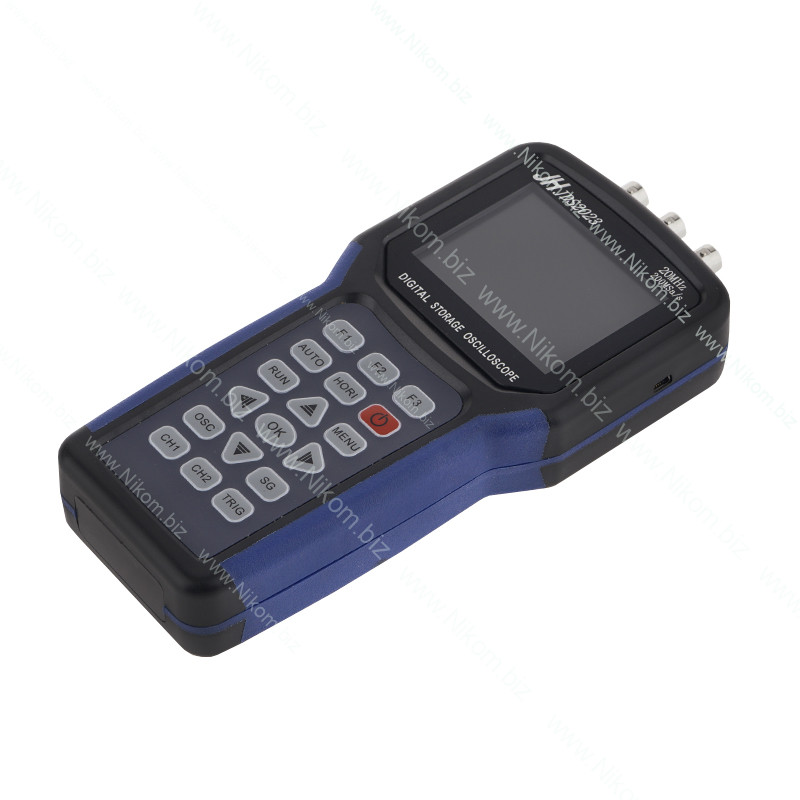

Цифровий осцилограф JDS2023

особливості:

Одноканальний професійний цифровий портативний осцилограф  із частотою вибірки 200 МВ/с (Real time).

Частота дискретизації та смуга пропускання 20 мГц.

Кольоровий TFT РК-дисплей з роздільною здатністю 320*240 пікселів, простий та зрозумілий для читання.

Яскравість підсвічування можна регулювати; кольоровий/чорно-білий дисплей для підбору.

Підтримує китайське та англійське меню дисплея.

У поєднанні з функцією генератора сигналу (Синусоїдальна хвиля 1 Гц-5 мГц; інші 1 Гц-1 мГц) може вимірювати частоту, робочий цикл, амплітуду і зсув.

Зберігання даних із інтерфейсом usb, 2 К глибина зберігання.

Режими запуску: автоматичний, нормальний, одиночний.

Підвищує/падаючий край тригера, який може виміряти 50 Гц до 40 мГц.

Час та напруга курсора, пік для пікового/робочого циклу/Вимір частоти.

Технічні характеристики:

Дисплей: повнокольоровий TFT LCD дисплей (320*240 пікселів)
Коефіцієнт відбору проб: 200MSa/s
Канал: 1
Смуга пропускання: 20 мГц
Вхідний діапазон: 10 мВ-5 х1; 100 мВ-50 В x10; 1 В-500 В x100 (1-2-5 крок)
Вертикальна роздільна здатність/похибка: 8bit
Точність вертикалі: +/-3%
Опір (в хідний імпеданс) : 1 МОм 25pF
Режими входу/з'єднання : AC/DC
Вхідна напруга: 40 В (x1); 400 В (X10); 4000 (X100)
Коеф. поділу (стандартних пробників):  х1; х10
Тимчасовий діапазон: 10ns-50ms (1, 2.5, 5 крок) 100 мс-5 S (сканування сканування)
Глибина зберігання: 2 К (2000 пікселів)
Режим запуску: автоматичний, звичайний, одиночний
Умови синхронізації/т іп тригера: по фронту (наростаючому / спадаючому)
Автоматичний вимір: 50 Гц-40 мГц
Вимірювання: пік у пік/робочий цикл/частота
Курсор: час, напруга
Частота: Синусоїдальна хвиля 1 Гц-5 мГц; інші 1 Гц-1 мГц
Заповнення імпульсів : 0%-100%
Вихідна напруга/амплітуда: 100 мВ-4 В
Зміщення: (+/-) 0 В-2 В

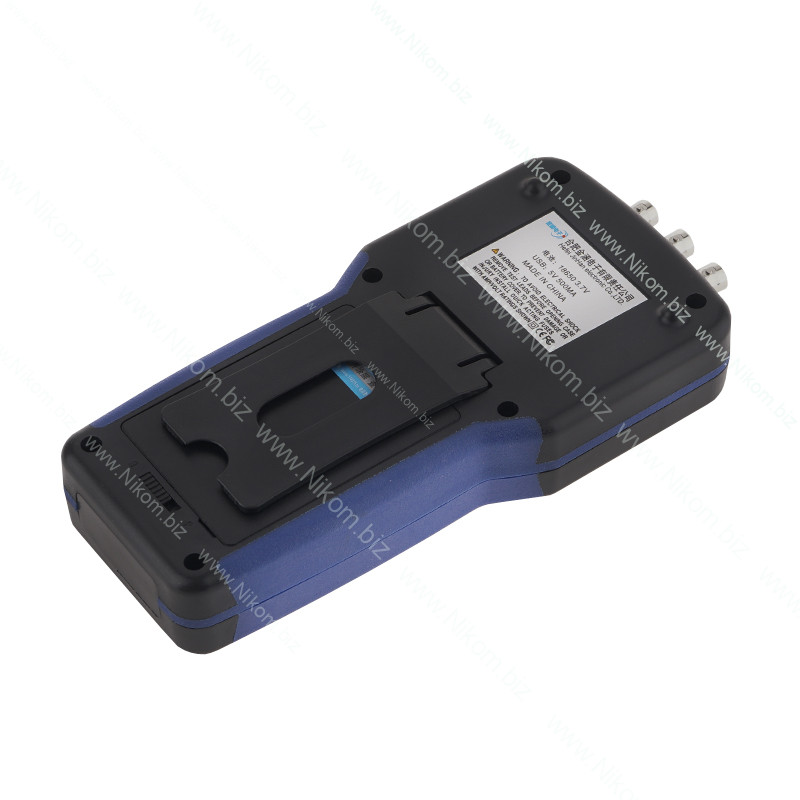

Живлення: 2*18650 3.7 В батарея (до комплекту не входить)
Розмір: 217*100*35 мм

Комплектація:

Осцилограф - 1 шт.

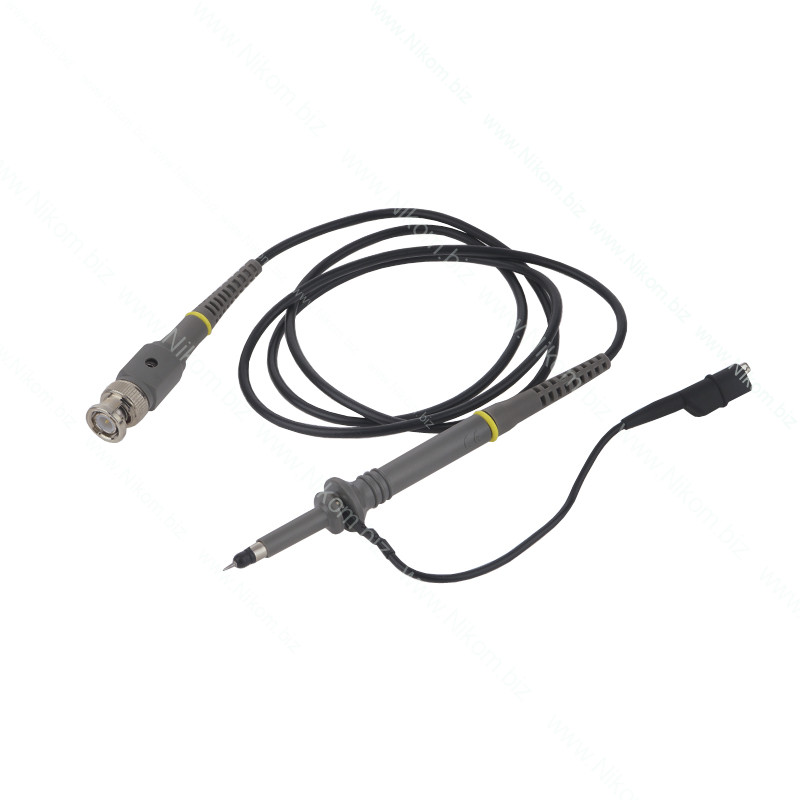

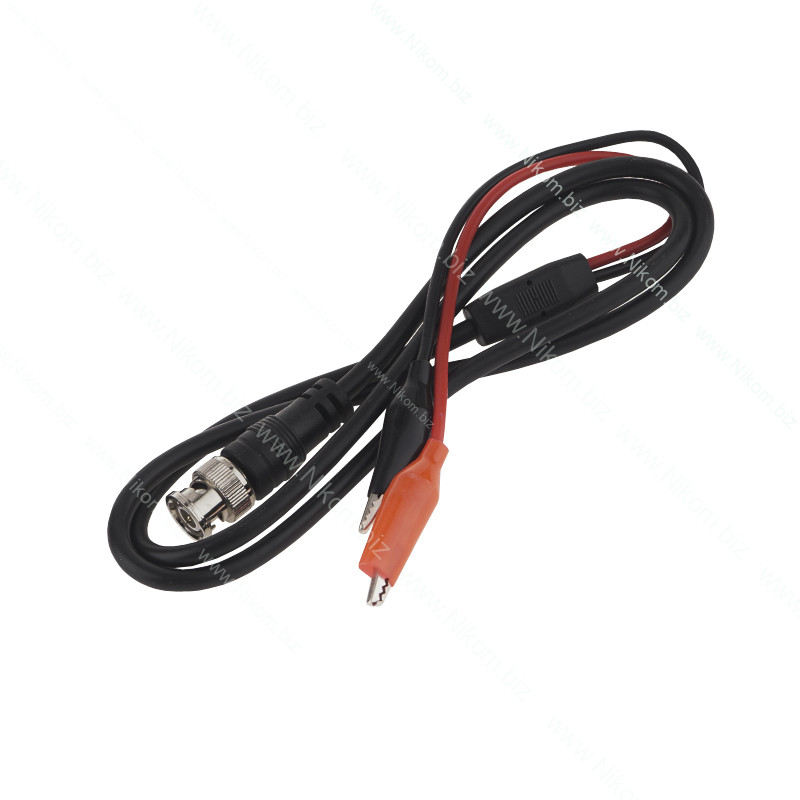

Щупи – 2 шт.

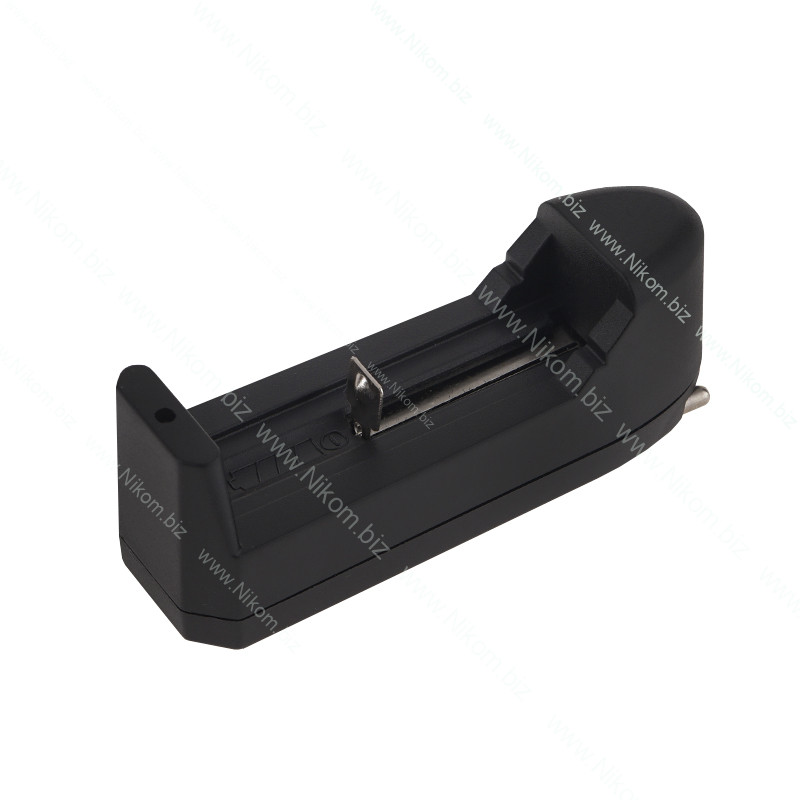

Зарядний пристрій для акумулятора. - 1 шт.

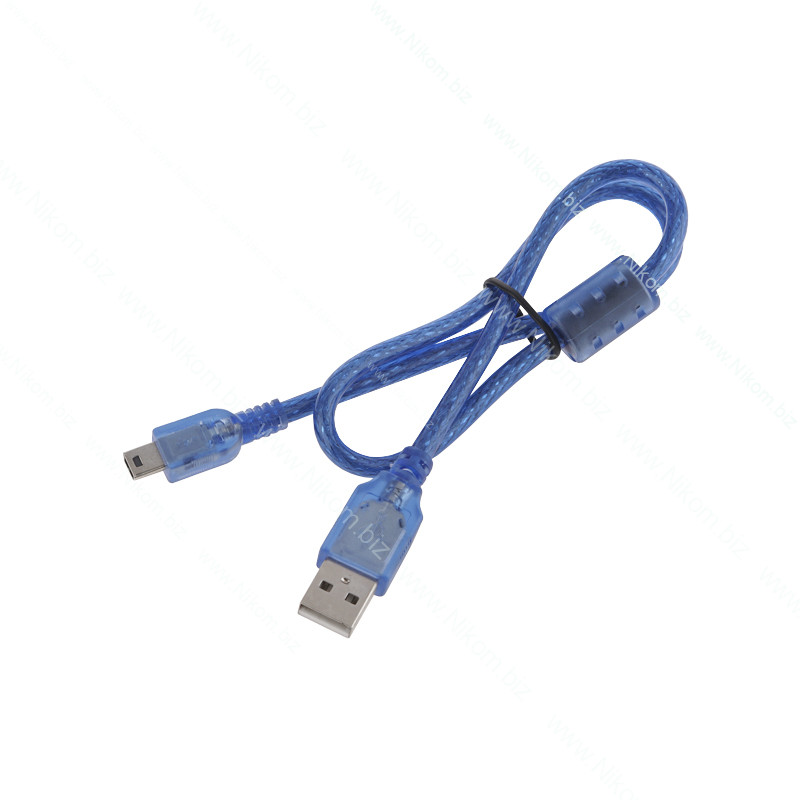

Кабель USB – 1 шт.

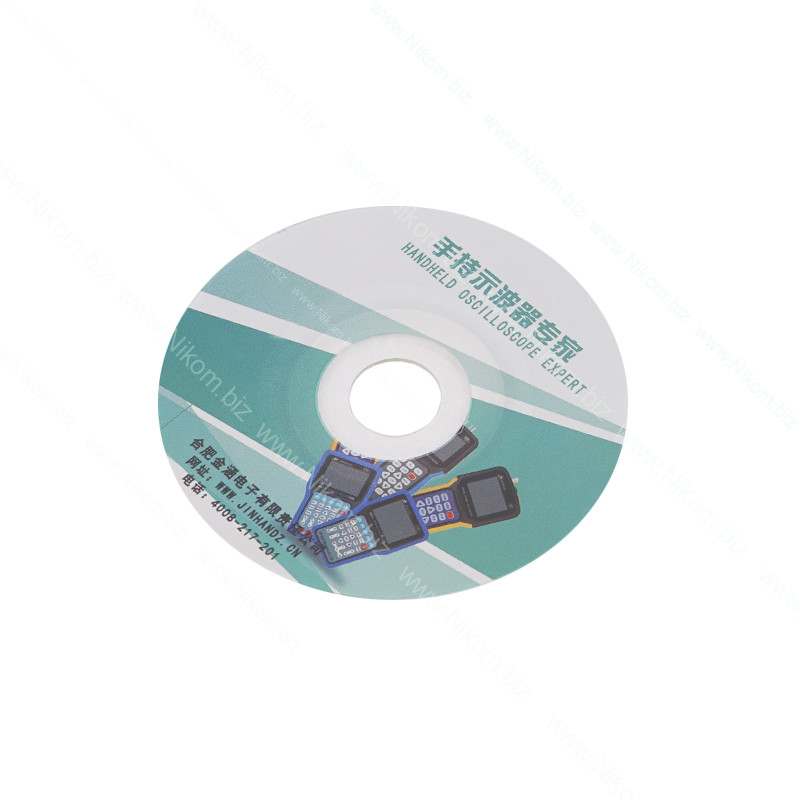

Диск – 1 шт.
