Опис

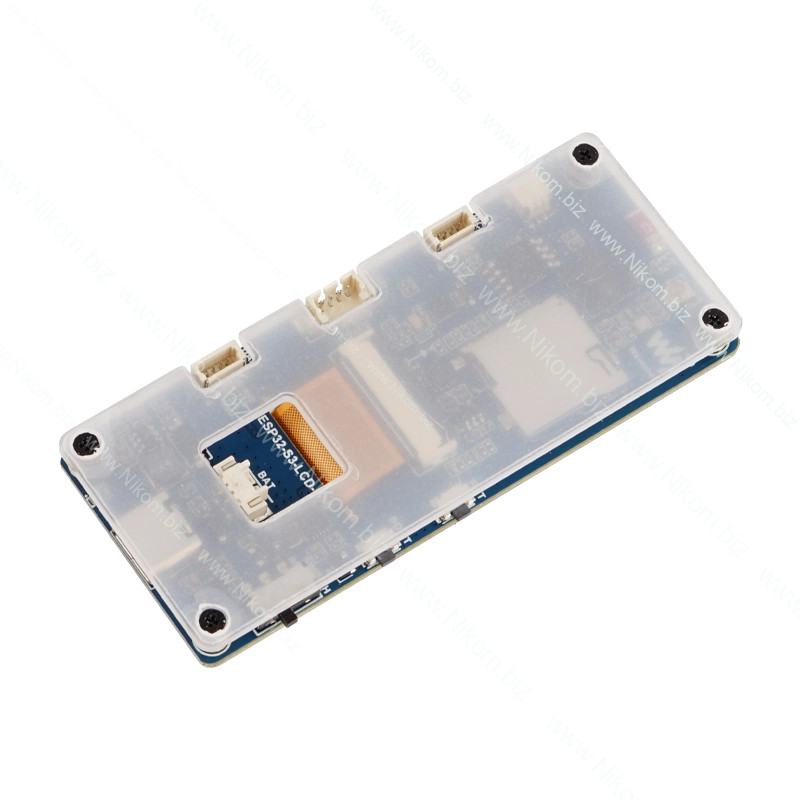

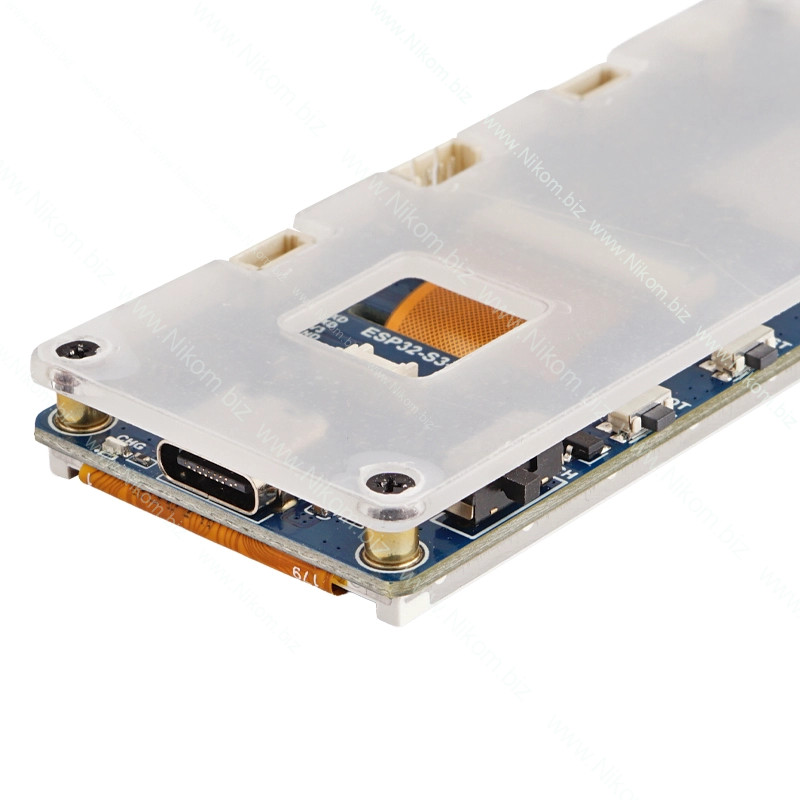

Плата розробки ESP32-S3-LCD-3.16 — це мікроконтролерна платформа з інтегрованим 3.16-дюймовим LCD-дисплеєм роздільною здатністю 320×820 пікселів, призначена для створення інтерфейсів HMI та AIoT-пристроїв з графічним відображенням.

Технічні характеристики

• Мікроконтролер: Xtensa LX7 (двоядерний, ESP32-S3R8)
• Тактова частота: до 240 МГц
• Пам’ять: 16 МБ Flash, 8 МБ PSRAM
• Бездротовий зв’язок: Wi-Fi 2.4 ГГц, Bluetooth 5 LE
• Антена: вбудована керамічна, можливість підключення зовнішньої (IPEX)

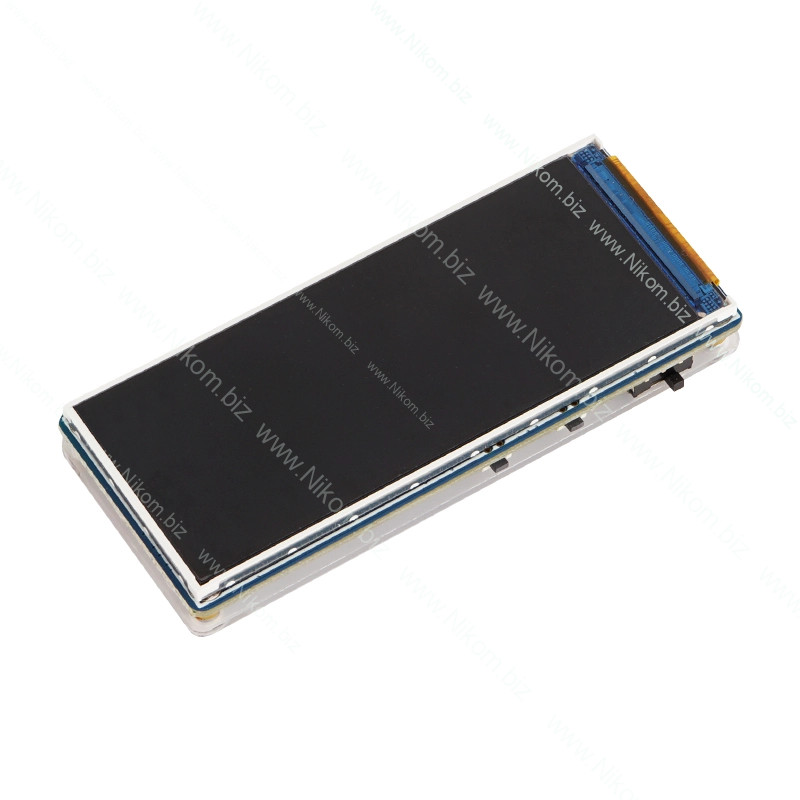

• Дисплей: 3.16", 320×820
• Драйвер дисплея: ST7701 / ST7701S
• Інтерфейс дисплея: RGB565
• Яскравість: 550–600 кд/м²
• Контрастність: 1500:1
• Кількість кольорів: 64K

Функціонал

• Відображення графічного інтерфейсу користувача
• Робота з графічними бібліотеками (LVGL)
• Підключення до Wi-Fi та Bluetooth-пристроїв
• Обробка даних для AIoT-застосувань
• Підключення зовнішніх сенсорних панелей

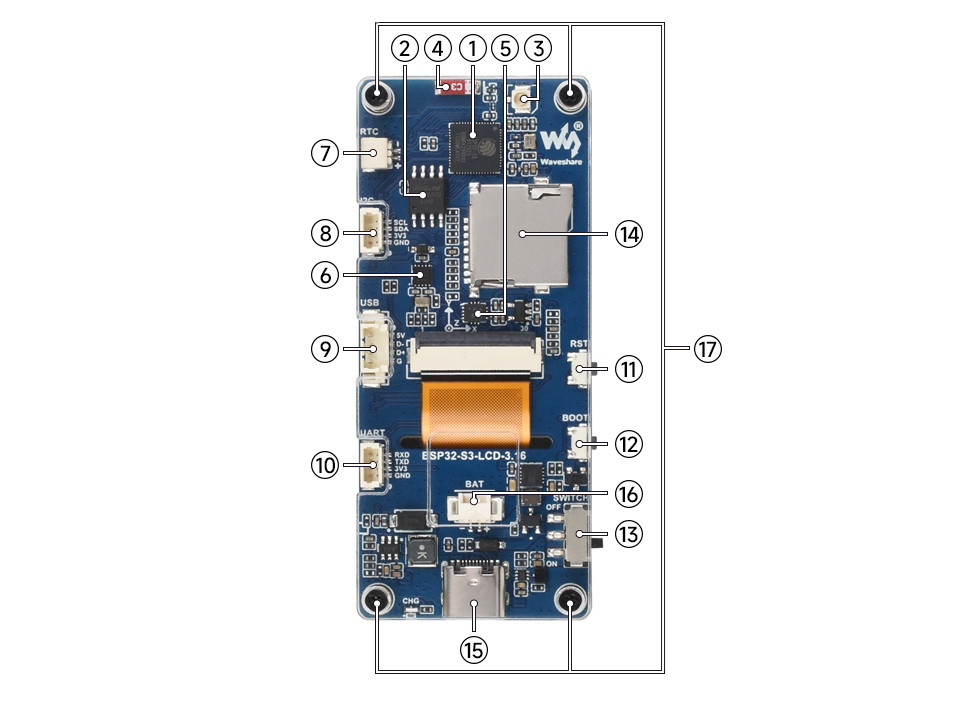

• 1. ESP32-S3R8
     The SoC with WiFi and Bluetooth, up to 240MHz operating frequency, with onboard 8MB PSRAM
  2. 16MB NOR-Flash
  3. IPEX1 connector
     Switching to use external antenna via resoldering an onboard resistor
  4. Onboard ceramic antenna
     for 2.4GHz Wi-Fi (802.11 b/g/n) and Bluetooth 5 (LE) functionalities
  5. QMI8658 sensor
     6-axis IMU includes a 3-axis gyroscope and a 3-axis accelerometer
  6. PCF85063
     RTC chip
  7. RTC battery header

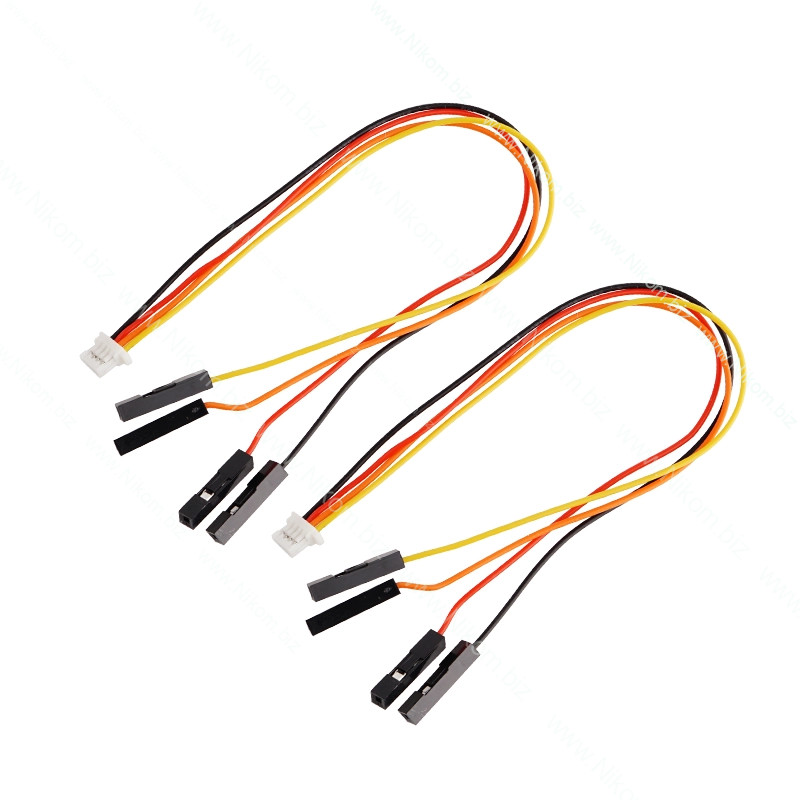

  8. SH1.0 4PIN I2C header
  9. MX1.25 4PIN USB header

  10. SH1.0 4PIN UART header
  11. RST header
  12. BOOT button
      Press and hold the BOOT button, then click the RST button to enter download mode
  13. Slide switch
      for system power ON/OFF
  14. TF card slot
      The TF card must be formatted to FAT32 before use
  15. Type-C connector
      ESP32-S3 USB interface, for program burning and log printing
  16. MX1.25 battery header
      MX1.25 2PIN connector, for 3.7V Lithium battery, supports charging and discharging
  17. Standoffs
      M2×3.5×3.5+2.0×1.2
