Опис

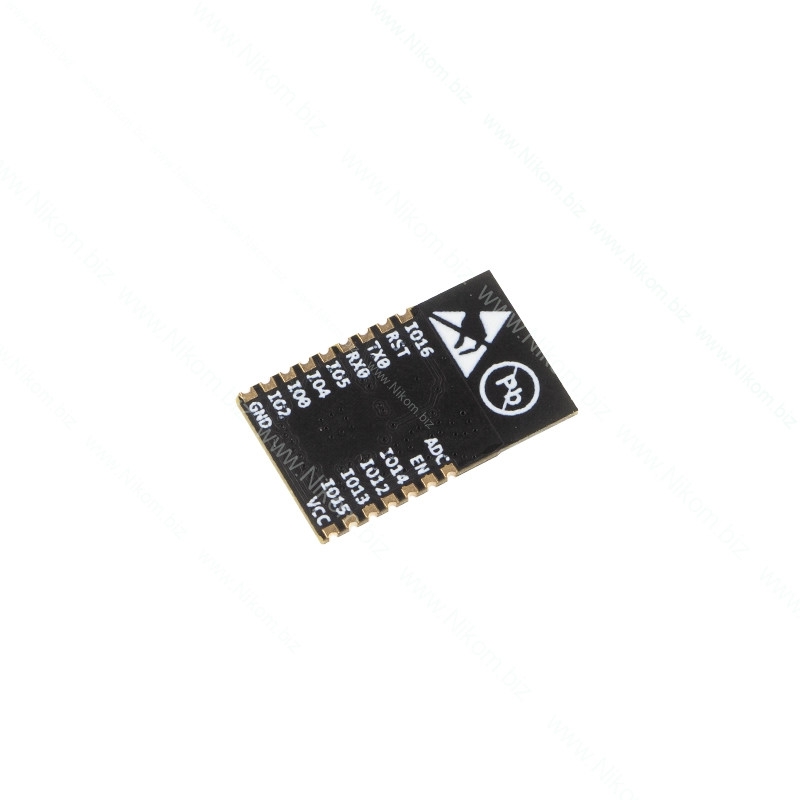

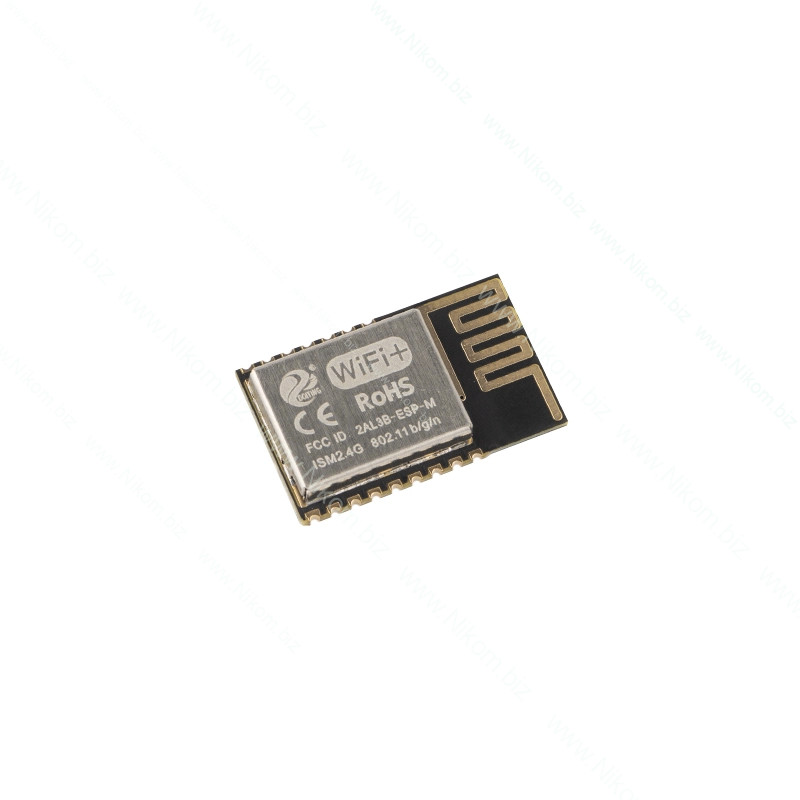

WiFi-модуль ESP-M2 на базі мікроконтролера ESP8285 призначений для інтеграції бездротового зв’язку та обробки даних у вбудованих системах. Оснащений вбудованою флеш-пам’яттю 1 МБ, що дозволяє зменшити габарити модуля та спростити апаратну реалізацію.

Технічні характеристики

• Мікроконтролер: ESP8285
• Процесор: Tensilica L106, 32-біт
• Тактова частота: 80–160 МГц
• Флеш-пам’ять: 1 МБ (вбудована SPI)
• Wi-Fi стандарт: 802.11 b/g/n/e/i
• Частота: 2.4 ГГц
• Режими Wi-Fi: Station, SoftAP, SoftAP+Station
• Підтримка безпеки: WPA/WPA2 PSK, WEP, TKIP, CCMP, WAPI
• Підтримка Wi-Fi Direct (P2P)
• Робоча напруга: 2.8–3.6 В
• Середній струм: ~80 мА
• Піковий струм: понад 200 мА
• Струм Deep Sleep: ~10 мкА
• Струм вимкнення: <5 мкА
• Споживана потужність у режимі очікування: <1.0 мВт
• Час пробудження: <2 мс
• АЦП: 1 канал, 10-біт
• Інтерфейси: UART, HSPI, I2C, I2S, PWM, GPIO, IR
• Кількість GPIO: до 10
• Робоча температура: -40…+125 °C

Функціонал

• Підключення до Wi-Fi мереж у різних режимах роботи
• Передача даних через вбудований TCP/IP стек
• Виконання користувацьких програм з підтримкою RTOS
• Підтримка OTA-оновлення прошивки
• Шифрування та захист бездротового з’єднання
• Робота в енергозберігаючих режимах з швидким пробудженням
• Інтеграція у системи IoT та бездротового керування
• Керування зовнішніми пристроями через цифрові інтерфейси

Характеристики SoC

• Вбудований Tensilica L106 наднизької потужності 32-бітний процесор, основна частота може бути 80МГц і 160МГц, також підтримує RTOS;
• Вбудований стек протоколу TCP/IP;
• Вбудований 1-канальний 10-бітний високоточний АЦП;
• Зовнішні інтерфейси включають HSPI, UART, I2C, I2S, ІЧ пульт, PWM, GPIO;
• Споживання струму в режимі глибокого сну близько 10 мкА, а струм відключення менше ніж 5 мкА;
• Можливість пробудження менш ніж за 2 мс і підключення для передачі пакету даних;
• Споживана потужність менше 1,0 мВт (DTIM3) у режимі очікування;
• Вбудована пам’ять 1 МБ для SPI Flash.

Характеристики Wi-Fi

• Підтримує 802.11 b/g/n/e/i;
• Підтримує три режими: Station, SoftAP, SoftAP+STA;
• Підтримка Wi-Fi Direct (P2P);
• Підтримка апаратного прискорення для CCMP (CBC-MAC, режим обчислення), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC;
• P2P виявлення, P2P GO/GC режим і управління енергоспоживанням P2P;
• WPA/PA2 PSK і WPS;
• Підтримка 802.11 i безпеки: попередня сертифікація та TSN;
• Підтримка 802.11 n (2.4 ГГц);
• Інкапсуляція фреймів 802.1h/RFC1042;
• Підтримка безшовного роумінгу;
• Підтримка оновлень AT-інтерфейсу та хмарного OTA;
• Підтримка функції SmartConfig для пристроїв Android та iOS.
