Опис

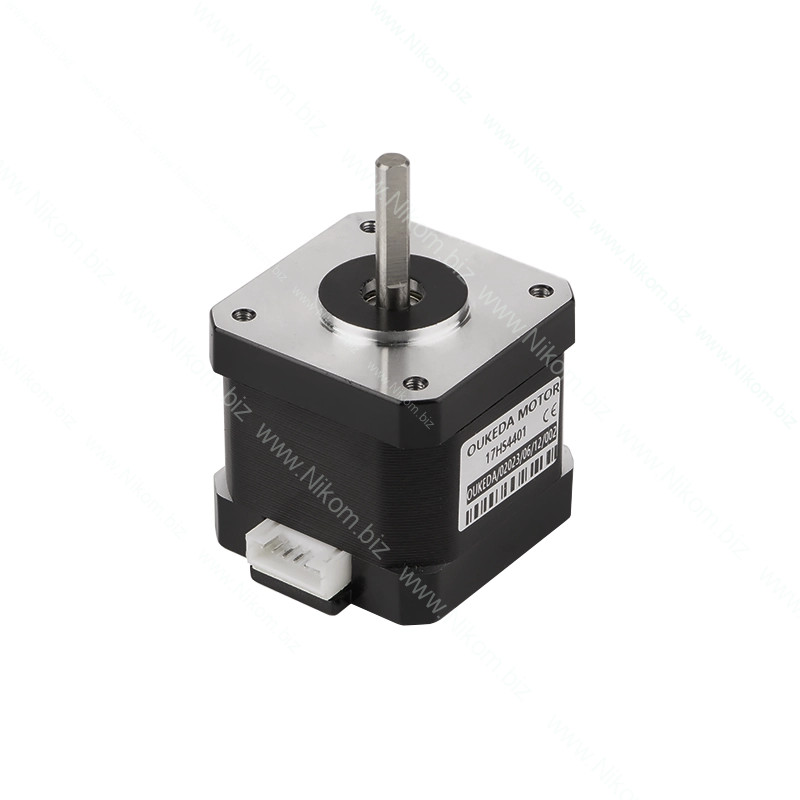

У комплектацію практично кожного 3D-принтера або верстата з ЧПУ входять крокові двигуни. Даний кроковий двигун типорозміру NEMA17 є одним із найпопулярніших двигунів, що використовуються для самостійного складання 3D-принтера або верстата з використанням ЧПУ. Крокові двигуни NEMA17 використовуються як для формування осей, так і для збирання екструдерів 3D принтера.

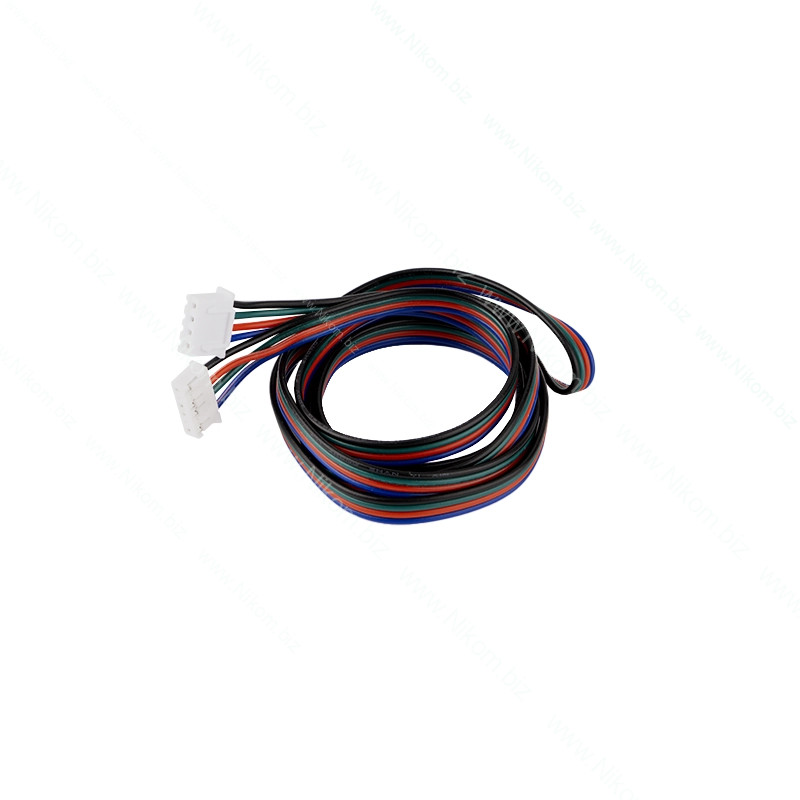

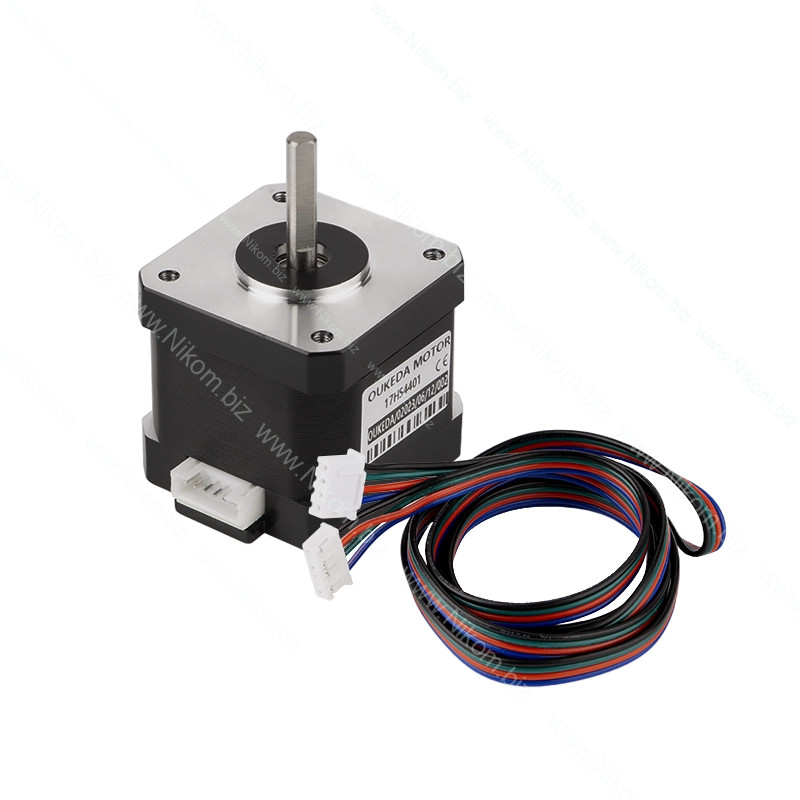

Підключення

• "A+" - червоний;
• "A-" – зелений;
• "B+" - чорний;
• «В-» - синій;

Двигун підключається до плати керування 3D-принтера або верстата з ЧПУ.

характеристики

• Напруга живлення – 12 В – 24 В;
• Фазовий струм – 1,7 А;
• Кількість фаз – 2 (біполярний);
• Крок кута – 1,8°;
• Опір - 1,5 Ом ± 10;
• Індуктивність - 2,8 мГ ± 20;
• Кількість проводів – 4;
• Утримуючий момент – 400 мН.м;
• Діаметр валу – Ø5 мм;
• Максимальна радіальна сила – 28 Н (20 мм від фланця);
• Максимальна осьова сила - 10 N;
• Підвищення температури – 80 °C;
• Клас ізоляції – B;
• Діелектрична міцність - 500 В AC/1хв;

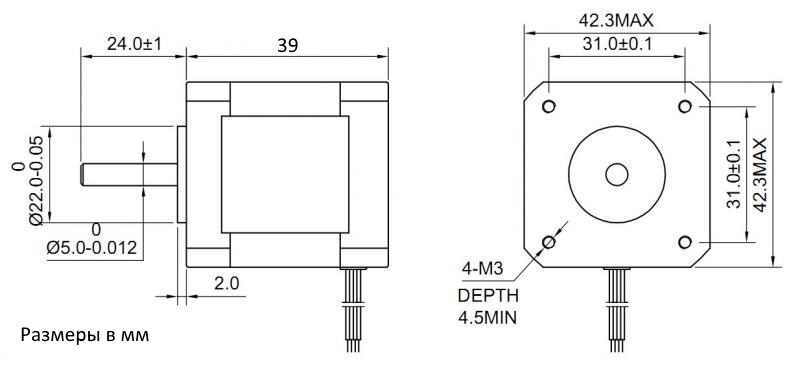

• Габаритні розміри (без урахування валу) – 42 x 48 x H42 мм;
• Маса – 280 г.
