Опис

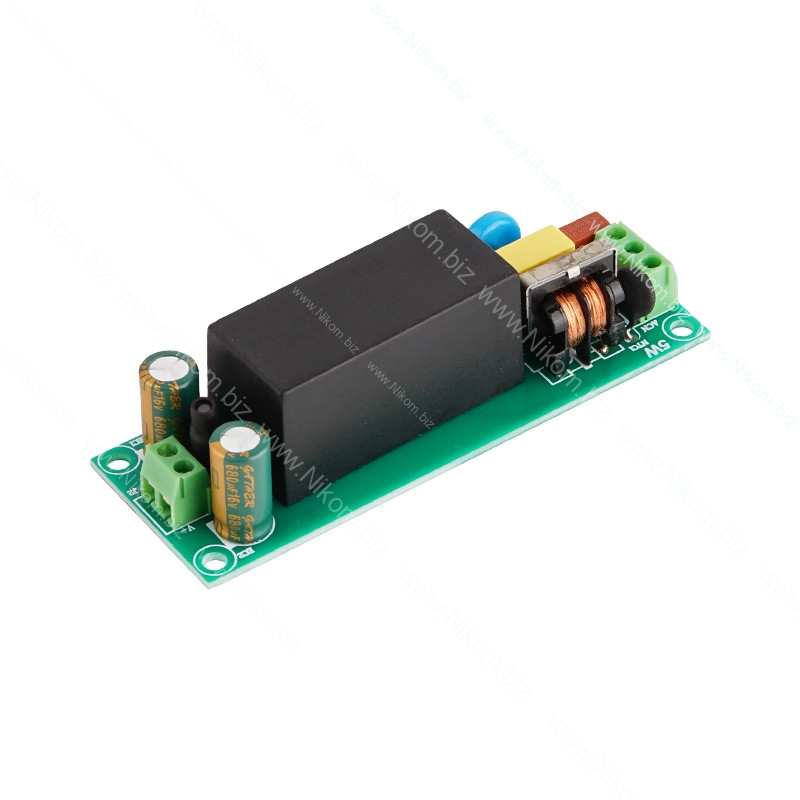

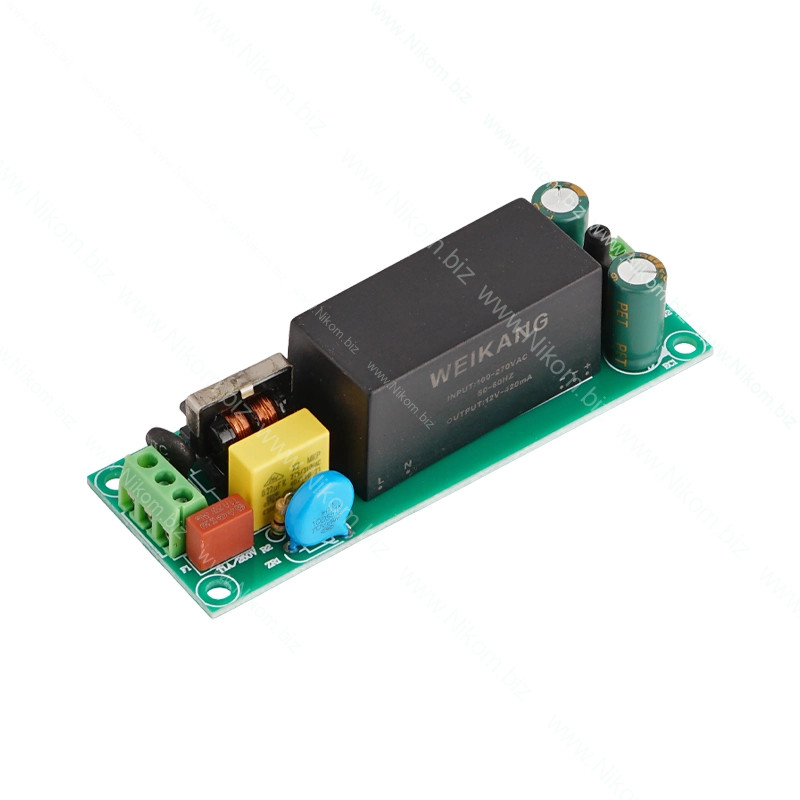

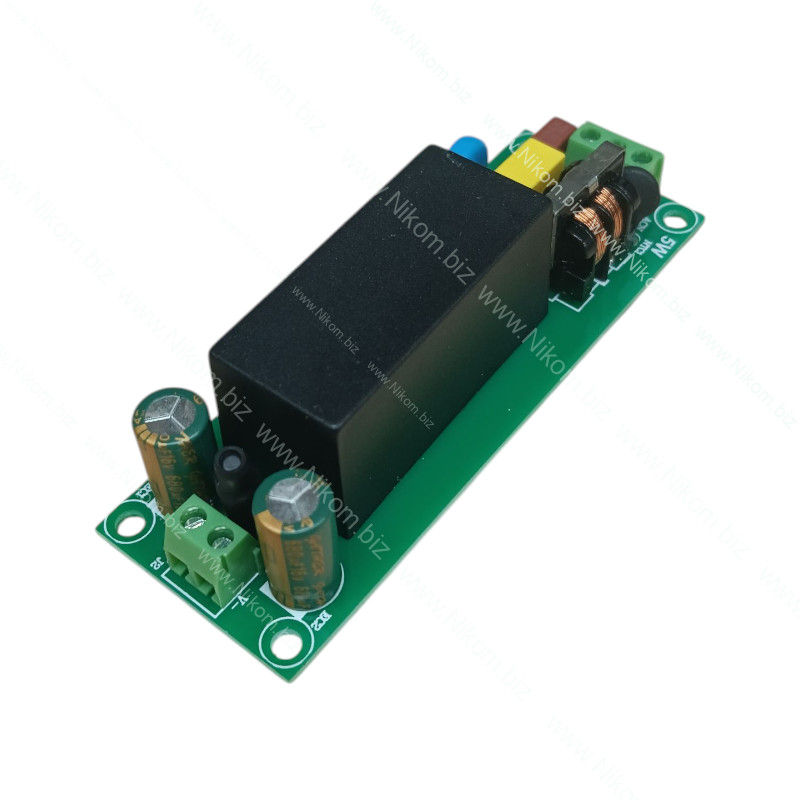

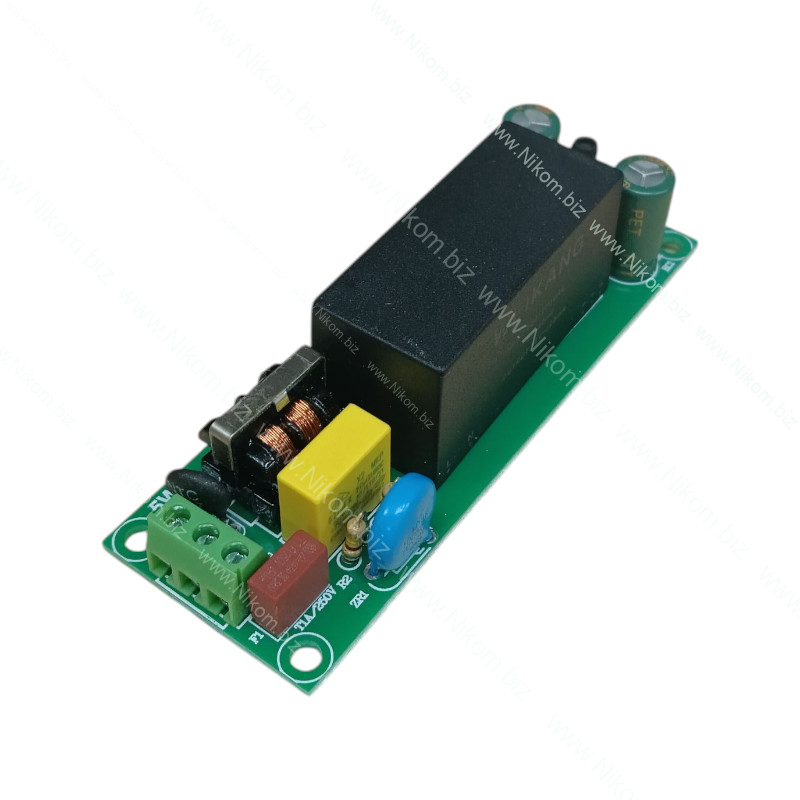

Модуль CA-901 - малопотужний, компактний модуль з широким діапазоном стабілізації напруги, що легко встановлюється. Він підходить для живлення РК-телевізорів з інверсним виходом напруги 12V або 24V. Цей модуль застосовується для РК-телевізорів з діагоналлю до 46 дюймів і є швидким замінником для ремонту блоків живлення телевізорів або джерел живлення з високою потужністю.

Особливості:

• Використання постійного струму та зворотного зв'язку з TL431 для стабілізації, що забезпечує дуже хорошу стабільність напруги.
• Цей модуль використовує 12V або 24V для вибіркового виведення. Потрібно лише підключити відповідні контакти для отримання вихідної напруги 12V або 24V.

Інструкція з встановлення

• Вийміть оригінальний блок живлення телевізора, закріпіть новий модуль на радіаторі оригінального модуля.
• Перевірте, чи нормально працює ланцюг затухання пікової напруги, а також чи немає короткого замикання в ланцюгах вторинного випрямлення.
• Підключіть червоний провід нового модуля до колектора (C) транзистора в оригінальному блоці живлення (колектор потужного транзистора має бути товстим в модулі).
• Підключіть чорний провід до загальної землі (негативного контакту великого фільтруючого конденсатора в блоці живлення).
• Підключіть жовтий провід до позитивного контакту конденсатора в ланцюзі виходу живлення (12V або 24V).
• Білий провід підключіть до негативного контакту конденсатора на вторинному боці трансформатора (вихід 12V або 24V) (холодна земля).
• Зелений провід підключіть до IC модуля живлення (вхід 9V-18V), а оригінальний IC вимкніть від живлення.
• Виберіть відповідний контакт в залежності від вихідної напруги та підключіть його, як показано на схемі
• Після підключення проводів, рекомендується спочатку від'єднати навантаження, підключити штучне навантаження (10 Ом 20 Вт резистор), виміряти напругу, перевірити, чи немає помилок, і тоді можна тестувати телевізор.
