Опис

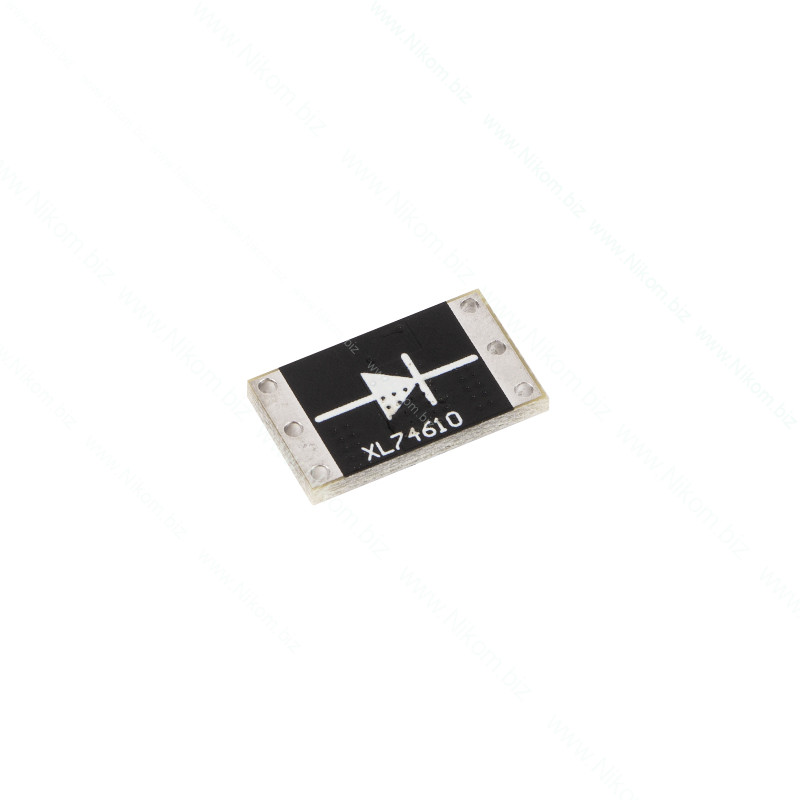

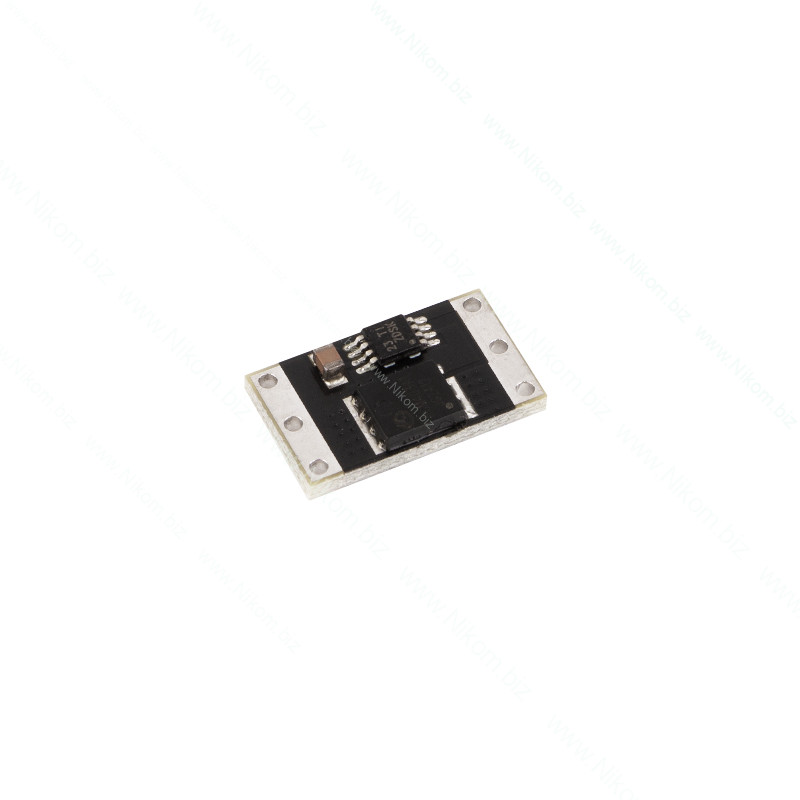

Модуль ідеального діода XL74610 використовує чіп LM74610 для імітації ідеального діодного випрямляча. Унікальна перевага цього механізму полягає в тому, що він не використовує землю як еталон і застосовує MOS із низьким внутрішнім опором приблизно 3,3 мОм. При роботі з великим струмом падіння напруги є незначним, що уникає високого падіння напруги 0,7 В у звичайному діоді. Зменшення падіння напруги також значно знижує нагрівання. Наприклад, один шотткі-діод із падінням 0,3 В при струмі 10А має теплову потужність 3 Вт. При практичному вимірюванні модуль ідеального діода XL74610 при струмі 10А показує падіння напруги близько 50 мВ, а теплову потужність приблизно 0,5 Вт.

Технічні характеристики

• Робоча напруга: 1,5В - 36В
• Робочий струм:Статичний струм: 0 мА (у стані без навантаження, при навантаженні у сплячому режимі все одно буде певний струм)
  • При 12В та 25°C без охолодження: ≤15А
  • При 12В та 25°C з радіатором + повітряне охолодження: ≤30А
• Розміри модуля: 17х10х3 мм


Особливості модуля

• Рекомендується, щоб користувачі додали діод і вихідний конденсатор для захисту модуля в умовах можливих миттєвих високовольтних імпульсів або коли робоча напруга наближається до 35В.

• При відсутності навантаження або дуже малому струмі навантаження падіння напруги становить близько 0,3В. Коли струм навантаження перевищує 10 мА, падіння напруги значно зменшується і залежить від величини струму.

• Модуль працює без підключення до землі, тому він має очевидні переваги порівняно з модулями, які потребують заземлення. Він підключається безпосередньо, як діод, у ланцюг і має статичний струм 0. Проте є й недоліки:
  • Чутливість до коливань вихідної напруги: під час роботи модуля існує певний час, коли падіння напруги перевищує 0,3 В, але зазвичай не перевищує 0,7 В. Це триває дуже коротко, приблизно 2% від загального робочого часу, тобто під час 100-секундної роботи приблизно 2 секунди падіння напруги буде більше 0,3 В, але кожен період великого падіння триває менше 40 мс.
  • Якщо робочий струм менше 10 мА і чутливий до коливань напруги.
  • Не підходить для пристроїв із дуже низьким струмом, таких як мікроконтролери.
  • Не може замінити діод зворотної напруги в імпульсних блоках живлення, але може бути використаний для захисту від зворотного струму.
