Опис

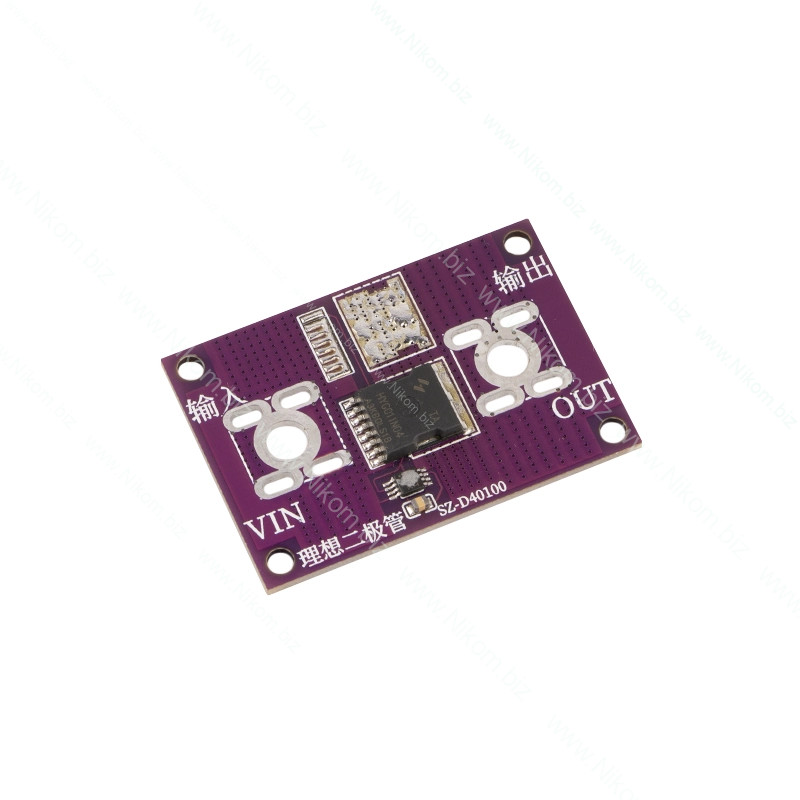

Ідеальний діод - електронна схема, побудована на базі потужного MOSFET-транзистора, використовується замість звичайних діодів і діодів Шотткі. Застосовується для підключення сонячних панелей та інших пристроїв - пропускає струм тільки в одному напрямку. Переваги перед звичайними діодами та навіть діодами Шотткі полягають у дуже малому падінні напруги завдяки використанню потужного MOSFET-транзистора, що відповідно знижує нагрівання та збільшує пропускний струм.

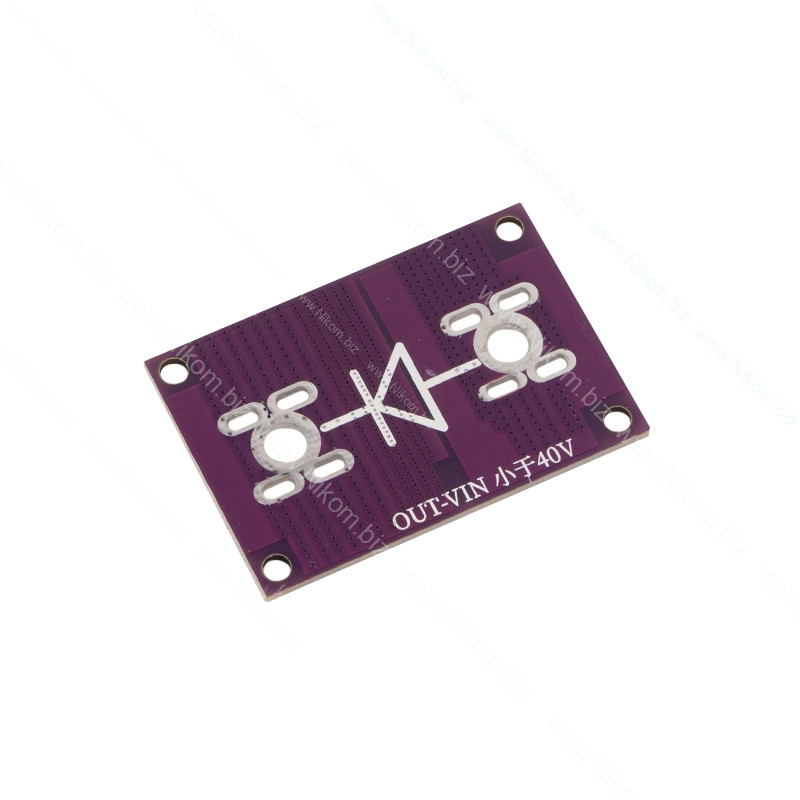

Вхідна напруга не обмежена, але існує вимога щодо зворотної напруги, яка повинна бути нижчою за 40 В. Напруга на вихідній клемі не може перевищувати вхідну напругу на 40 В. Наприклад, якщо вхід підключено до джерела живлення 24 В, а вихід підключено до акумулятора, його можна підключити до джерела живлення 12 В, 24 В, 36 В, 48 В або 60 В акумулятора. Неприпустимо підключати акумулятор із напругою вище 72 В, оскільки вихідна напруга 72 В - вхідна напруга 24 В = 48 В. Зворотна напруга перевищує 40 В.

Технічні характеристики

• робоча напруга: постійний струм, різниця напруг на вході і виході не більше 40 В;
• робочий струм: 40 А;
• габаритний розмір: 50х34х4 мм.
