Опис

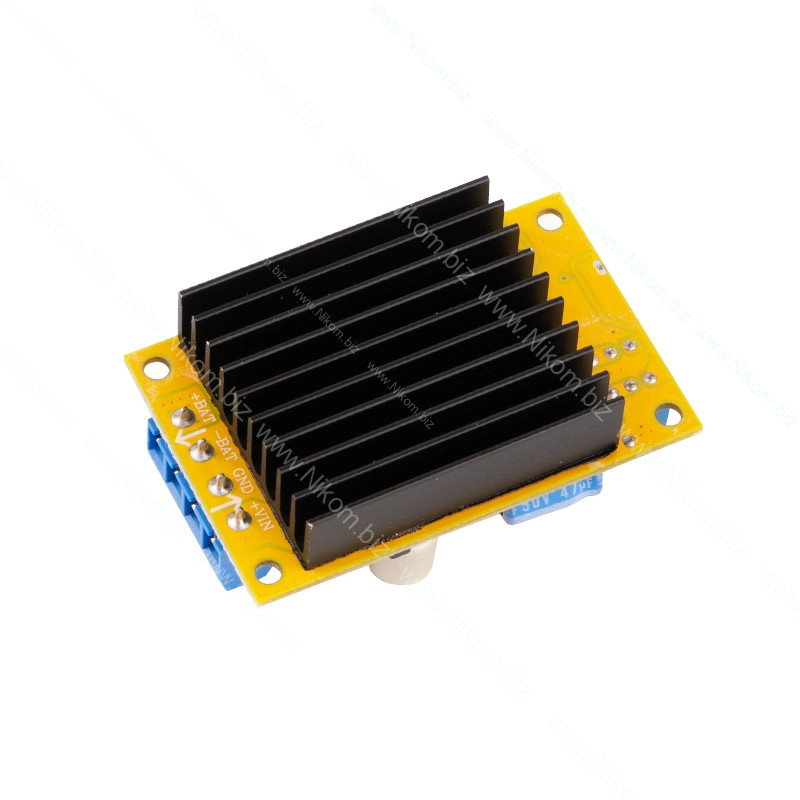

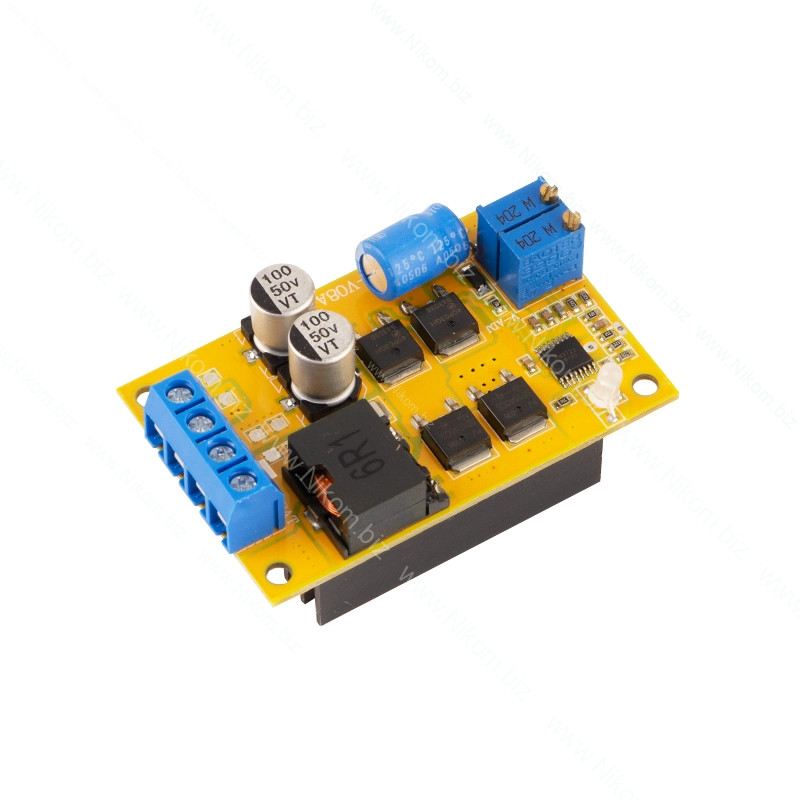

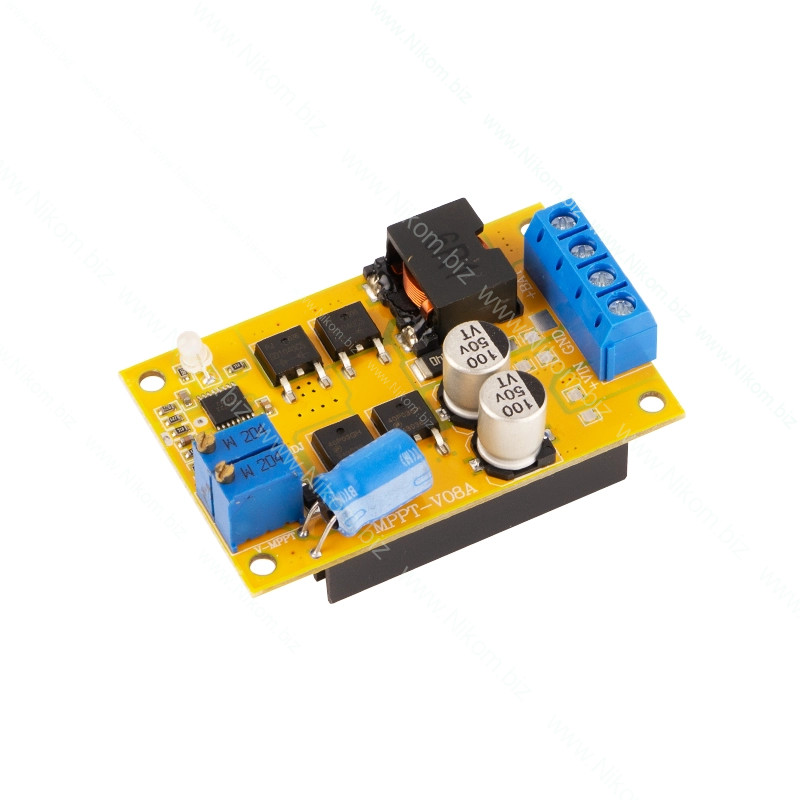

Контролер для сонячних панелей MPPT-V08A призначений для отримання максимальної потужності та мінімальних втрат на виході модуля, в даному випадку для заряду акумуляторів. MPPT модуль заряду акумуляторів від сонячних батарей перетворює високу напругу в низьку, при цьому змінюючи струм зарядки таким чином, щоб вся потужність сонячних панелей, що виробляється, передавалася на акумулятор. ККД перетворення електроенергії від сонячних панелей на виході пристрою сягає 95%.

Підключення модуля

• на платі модуля встановити регулятор «V-MPPT» у крайнє положення за годинниковою стрілкою до клацання;
• регулятор «V-ADJ» у крайнє положення проти годинникової стрілки до клацання;
• підключити сонячну панель (забезпечити стандартні умови освітлення) або запасне джерело напруги;
• підключити вольтметр до клем акумуляторної батареї;
• повернути регулятор «V-MPPT» проти годинникової стрілки, доки не з'явиться напруга на виході на вольтметрі, а світлодіод не почне блимати синім кольором;
• підключити незаряджену АКБ через амперметр і встановити регулятор «V-ADJ» за годинниковою стрілкою в положення, коли струм почне надходити в акумуляторну батарею. Світлодіод повинен почати блимати червоним;
• відрегулювати значення «V-MPPT» до значення, у якому показання амперметра будуть максимальні. Рекомендується регулювати з добре освітленою сонячною панеллю, щоб дізнатися максимальний зарядний струм;
• підключити до модуля повністю заряджений акумулятор, заряджений якісним зарядним пристроєм через амперметр;
• повернути регулятор «V-ADJ» проти годинникової стрілки, поки показання на амперметрі не дорівнюють нулю. Так буде встановлена напруга, при якій заряджання акумулятора має бути припинено, максимальна зарядна напруга.

Технічні характеристики

• контролер: CN3722
• діапазон вхідної напруги: 8 - 28 В;
• діапазон вихідної напруги: 5 - 26 В;
• максимальний вихідний струм: 5 А;
• ККД модуля: ≤95%;
• струм холостого ходу: ≤3 мА;
• тип акумуляторів:
  • свинцеві (Pb-): 12 В/ 24В
  • літієві (Li-): 7,2 В/ 10,8 В/ 14,4 В
  • Ni-Cd, Ni-MH: 7,2 - 14,4 В
• індикатор заряду: так;
• частота перемикання ШІМ: 300 кГц;
• функції захисту підключення панелі:
  • від зворотної полярності (переполюсування): так;
  • від короткого замикання (КЗ): так;
• габаритний розмір: 58×37×28 мм.
