Опис

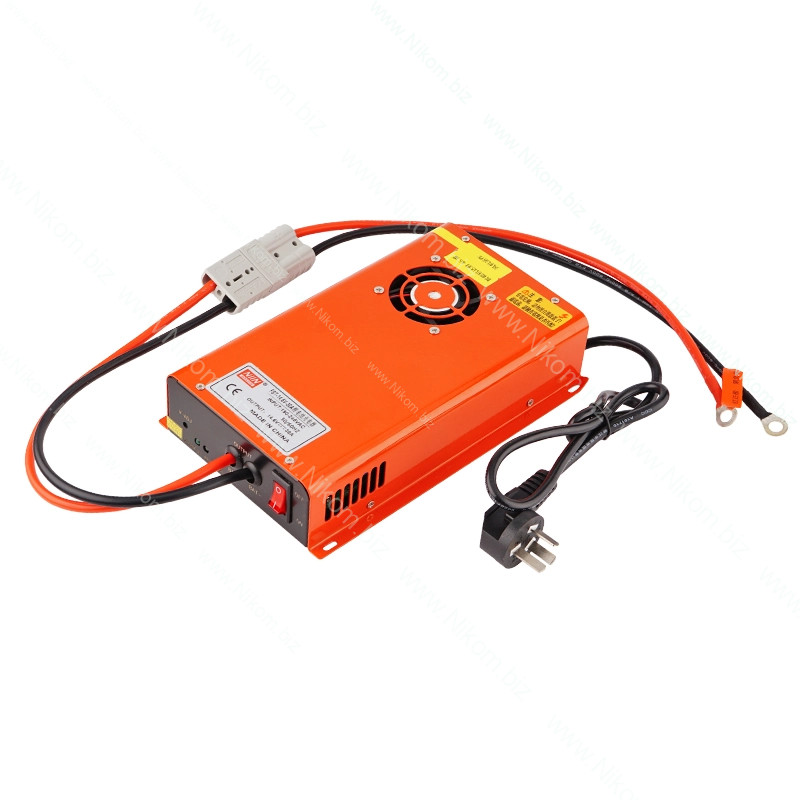

FST-14.6V-30A — зарядний пристрій для літій-залізо-фосфатних акумуляторів (LiFePO4) із номінальною напругою 12,8 В (4S). Забезпечує заряджання постійним струмом до 30 А з максимальною вихідною напругою 14,6 В. Призначений для акумуляторних збірок, які використовуються в системах резервного та автономного електроживлення, сонячних електростанціях, кемперах та іншому обладнанні.

Зарядний пристрій використовує алгоритм CC/CV із фазами постійного струму та постійної напруги. На початковому етапі заряджання підтримується зарядний струм до 30 А, а після досягнення встановленої напруги 14,6 В струм поступово зменшується. За заявленими характеристиками, після завершення заряджання струм знижується до рівня приблизно 10% від номінального без переходу в режим постійного підтримання заряду (Float).

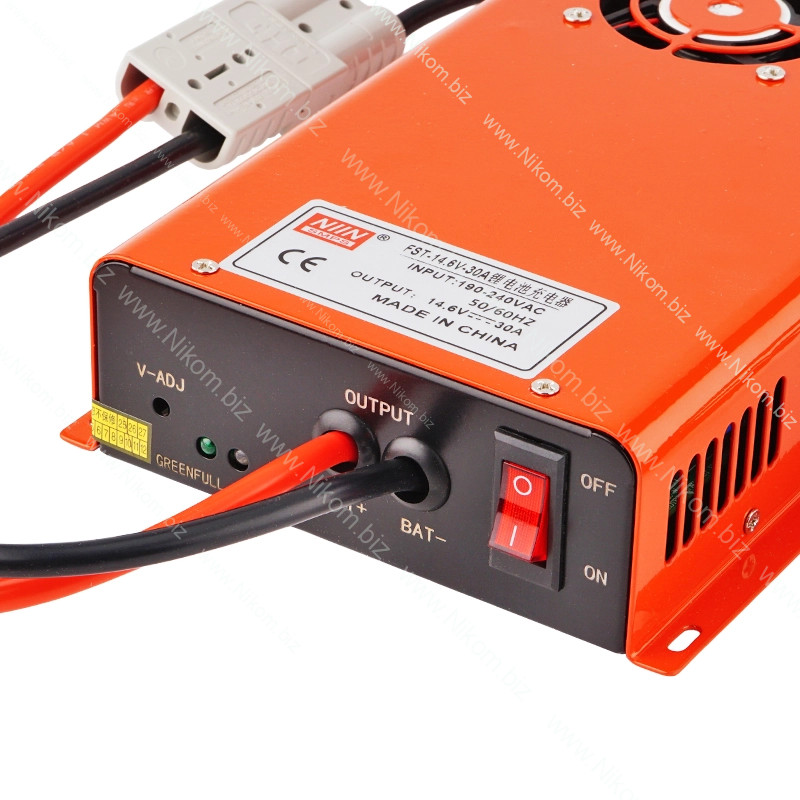

Пристрій оснащений світлодіодною індикацією, вихідним роз'ємом Anderson SB50 та системами захисту від перегріву, короткого замикання і зворотної полярності. Металева конструкція передбачає можливість настінного монтажу. Заявлений коефіцієнт корисної дії становить до 97%.

Технічні характеристики

• Виробник: FST
• Модель: FST-14.6V-30A
• Тип пристрою: зарядний пристрій для акумуляторів LiFePO4
• Хімічний тип акумулятора: LiFePO4 (літій-залізо-фосфатний)
• Кількість послідовно з'єднаних комірок: 4S
• Номінальна напруга акумулятора: 12,8 В (клас 12 В)
• Вхідна напруга: 190–240 В AC
• Вихідна напруга: 14,6 В DC
• Максимальний зарядний струм: 30 А
• Максимальна розрахункова вихідна потужність: 438 Вт
• Алгоритм заряджання: CC/CV (постійний струм / постійна напруга)
• Заявлений рівень зниження струму наприкінці заряджання: до 10% від номінального струму
• Режим Float: не передбачений
• Заявлений ККД: до 97%
• Вихідний роз'єм: Anderson SB50
• Індикація: світлодіодна (LED)
• Захист від перегріву: так
• Захист від короткого замикання: так
• Захист від зворотної полярності: так
• Можливість настінного монтажу: так
• Розміри: 237×162×52 мм
• Вага: 2 кг

Функціонал

• Заряджання LiFePO4 акумуляторів із конфігурацією 4S
• Зарядний струм до 30 А
• Двохфазний алгоритм заряджання CC/CV
• Підтримання вихідної напруги 14,6 В на завершальному етапі заряджання
• Поступове зниження зарядного струму після досягнення встановленої напруги
• Завершення заряджання без постійного режиму Float
• Світлодіодна індикація роботи
• Захист від перегріву, короткого замикання та неправильної полярності
• Підключення через силовий роз'єм Anderson SB50
• Можливість стаціонарного встановлення на стіну

Підключення

• Переконайтеся, що акумулятор має хімічний тип LiFePO4, конфігурацію 4S і допускає заряджання напругою 14,6 В.
• Перевірте, що допустимий зарядний струм акумулятора та його BMS становить не менше 30 А.
• Перед підключенням від'єднайте зарядний пристрій від електромережі.
• Підключіть зарядний пристрій до акумулятора через відповідний роз'єм Anderson SB50, попередньо перевіривши полярність контактів.
• Використовуйте кабелі та роз'єми, розраховані на тривале проходження струму не менше 30 А.
• Підключіть зарядний пристрій до електромережі 190–240 В AC.
• Під час заряджання пристрій працює в режимі CC, підтримуючи струм до 30 А, а після досягнення 14,6 В переходить у режим CV зі зменшенням струму.
• Контролюйте температуру акумулятора та стан заряджання.
• Після завершення заряджання відключіть пристрій від електромережі, а потім від'єднайте акумулятор.
• Не використовуйте для свинцево-кислотних, Li-ion, LiPo або LiFePO4 акумуляторів з іншою кількістю комірок.
• Не заряджайте LiFePO4 акумулятори за температури нижче 0 °C, якщо виробник акумулятора не дозволяє такого режиму.
• Забезпечте належну вентиляцію навколо корпусу зарядного пристрою.
