Опис

Універсальний цифровий зарядний пристрій 3–57,6V 0–50A 2700W — потужний зарядний пристрій із регулюванням вихідної напруги та струму для заряджання різних типів акумуляторів. Підходить для свинцево-кислотних (Pb), літій-іонних (Li-ion), літій-залізо-фосфатних (LiFePO4) та інших акумуляторних батарей, параметри заряджання яких відповідають можливостям пристрою.

Зарядний пристрій дозволяє встановлювати вихідну напругу в діапазоні 3–57,6 В і обмежувати зарядний струм у діапазоні 0–50 А. Максимальна заявлена потужність становить 2700 Вт. Регулювання параметрів дає можливість використовувати пристрій для акумуляторних збірок різної напруги та ємності, зокрема в системах резервного живлення, сонячних електростанціях та автономних енергосистемах.

Пристрій може застосовуватися для заряджання акумуляторів сонячного інвертора від бензинового або дизельного генератора, коли інвертор не приймає живлення від генератора через нестабільність параметрів мережі. Завдяки налаштуванню зарядного струму можна обмежувати споживану потужність відповідно до можливостей генератора. Сумісність із конкретним генератором залежить від допустимих вхідних параметрів зарядного пристрою.

Зарядний пристрій оснащений цифровим дисплеєм, металевим корпусом і системою активного охолодження з регульованою швидкістю вентилятора. Передбачені налаштування струму завершення заряджання, обмеження струму, захисту від перенапруги та температурних параметрів охолодження. Інтерфейс доступний англійською та китайською мовами.

Технічні характеристики

• Тип пристрою: універсальний цифровий зарядний пристрій
• Підтримувані типи акумуляторів: Pb, Li-ion, LiFePO4 та інші сумісні типи
• Діапазон регулювання вихідної напруги: 3–57,6 В DC
• Діапазон регулювання зарядного струму: 0–50 А
• Максимальна заявлена потужність: 2700 Вт
• Регулювання напруги: так
• Регулювання струму: так
• Налаштування струму завершення заряджання: так
• Автоматичне завершення заряджання: так, за встановленими параметрами
• Дисплей: цифровий, з відображенням параметрів заряджання
• Керування: кнопки M, S, −, +
• Інтерфейс: англійська та китайська мови
• Вихідний роз'єм: XT90
• Охолодження: активне, вбудований вентилятор
• Регулювання швидкості вентилятора: так
• Налаштування температурних порогів вентилятора: так
• Захист від перегріву: так
• Захист від перенапруги: так
• Захист від короткого замикання: так
• Корпус: металевий
• Колір корпусу: сріблястий
• Розміри: 265×126×40 мм

Функціонал

• Заряджання акумуляторів різних типів із налаштуванням напруги та струму
• Робота з акумуляторними збірками різної кількості послідовно з'єднаних комірок у межах допустимого діапазону напруги
• Встановлення максимального зарядного струму до 50 А
• Налаштування напруги завершення заряджання
• Налаштування струму завершення заряджання
• Автоматичне вимкнення заряджання за заданими умовами
• Відображення поточних параметрів на цифровому дисплеї
• Налаштування обмеження струму та захисту від перенапруги
• Регулювання швидкості вентилятора й температурних порогів охолодження
• Можливість використання для заряджання акумуляторів автономних енергосистем від сумісного генератора
• Захист від перегріву, перенапруги та короткого замикання

Керування та налаштування

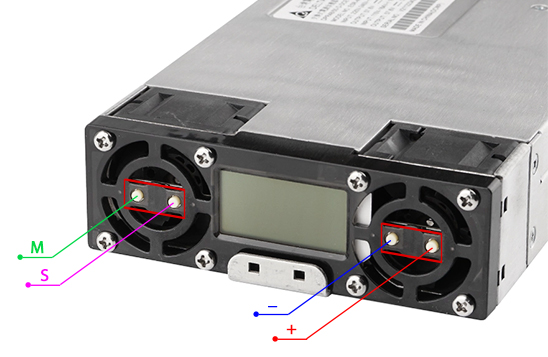

• Кнопка M — увімкнення або вимкнення заряджання акумулятора.
• Кнопка S — перехід між параметрами налаштування.
• Кнопка − — зменшення вибраного значення.
• Кнопка + — збільшення вибраного значення.
• Коротке натискання M — запуск або зупинка заряджання.
• Коротке натискання S — перемикання між налаштуваннями струму, напруги та струму завершення заряджання.
• Активний параметр у звичайному меню позначається символом «<».
• Тривале натискання S — вхід до розширеного меню налаштувань.
• У розширеному меню доступні: швидкість вентилятора, температура прискорення вентилятора, температура максимальної швидкості вентилятора, блокування напруги, обмеження струму та захист від перенапруги.
• Перехід між пунктами розширеного меню здійснюється коротким натисканням S.
• Активний параметр розширеного меню позначається символом «>».
• Через 10 секунд бездіяльності пристрій автоматично повертається на головний екран.

Підключення

• Перед підключенням перевірте тип акумулятора, кількість послідовно з'єднаних комірок, рекомендовану напругу та максимальний зарядний струм.
• Переконайтеся, що зарядний пристрій вимкнений, а заряджання зупинене кнопкою M.

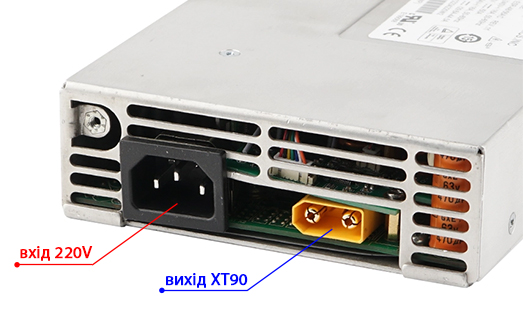

• Підключіть акумулятор до вихідного роз'єму XT90 за допомогою відповідного кабелю, дотримуючись правильної полярності.
• Для літієвих акумуляторних збірок використовуйте відповідну BMS із захистом від перезаряджання та контролем комірок.
• Підключіть зарядний пристрій до сумісного джерела змінної напруги відповідно до маркування на корпусі.
• Кнопкою S виберіть параметр вихідної напруги та встановіть значення, рекомендоване виробником акумулятора.
• Встановіть зарядний струм з урахуванням ємності акумулятора, обмежень BMS, кабелів і роз'ємів.
• За необхідності налаштуйте струм завершення заряджання.
• Перевірте встановлені параметри та запустіть заряджання кнопкою M.
• Під час заряджання контролюйте напругу, струм і температуру акумулятора.
• Після завершення заряджання зупиніть процес, відключіть мережеве живлення та від'єднайте акумулятор.
• Під час роботи від генератора враховуйте його номінальну потужність, пускові струми зарядного пристрою та можливі коливання вхідної напруги й частоти.
• Не перевищуйте допустимі зарядні параметри акумулятора. Не використовуйте пристрій для заряджання літієвих збірок без належного контролю та захисту.
