Опис

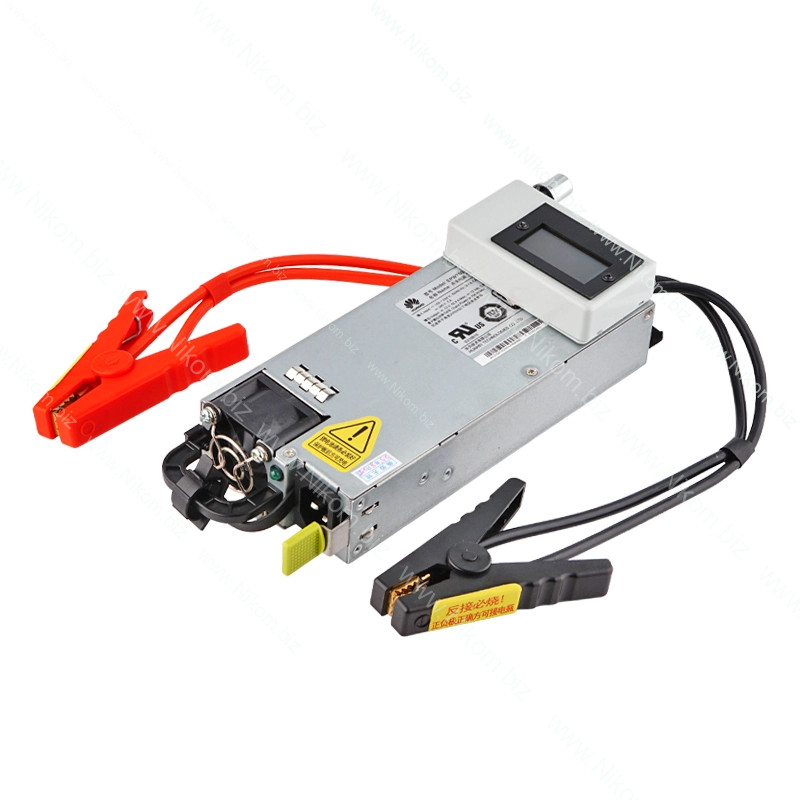

Універсальний зарядний пристрій 2.8–15.9V 61A 750W — потужний інтелектуальний зарядний пристрій із регулюванням вихідної напруги та струму. Призначений для заряджання свинцево-кислотних (Pb), літій-залізо-фосфатних (LiFePO4) та літій-іонних (Li-ion) акумуляторів і акумуляторних збірок із відповідними параметрами заряджання.

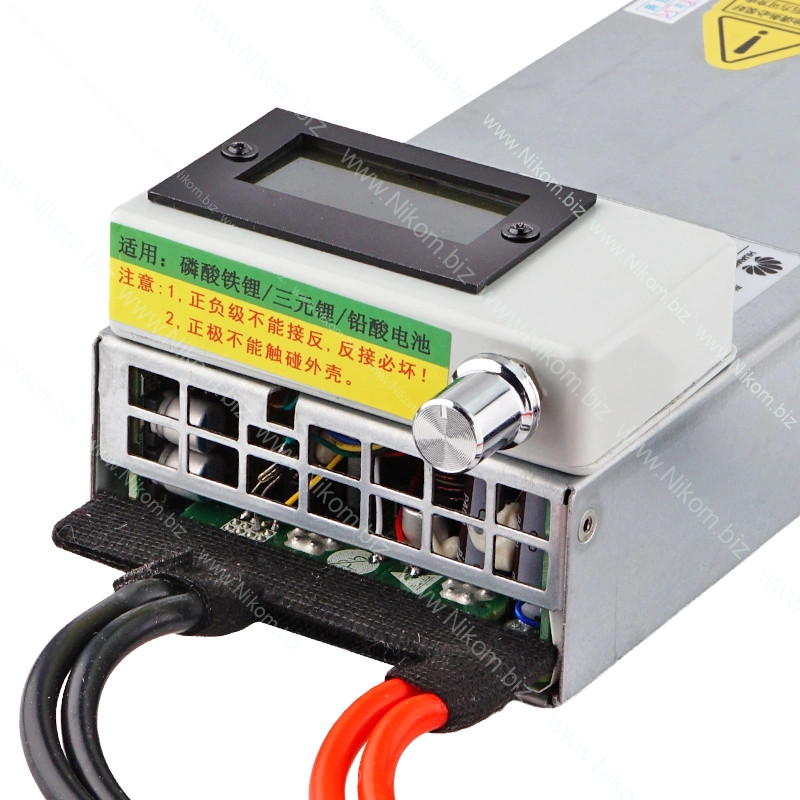

Пристрій забезпечує регулювання вихідної напруги в діапазоні 2,8–15,9 В, максимальний струм до 61 А та потужність до 750 Вт. Оснащений кольоровим дисплеєм діагоналлю 1,77 дюйма, який відображає напругу, струм, потужність, температуру, час заряджання та передану акумулятору ємність у реальному часі.

Передбачені режими стабілізації напруги (CV) і струму (CC), збереження налаштувань після вимкнення живлення, автоматичне завершення заряджання та перехід у режим очікування. Для охолодження використовується вентилятор з автоматичним регулюванням швидкості. Пристрій оснащений захистом від перенапруги, перевантаження, короткого замикання, перегрівання та зворотної полярності.

Технічні характеристики

• Тип пристрою: універсальний регульований зарядний пристрій
• Підтримувані типи акумуляторів: Pb, LiFePO4, Li-ion
• Вхідна напруга: 100–240 В AC
• Діапазон вихідної напруги: 2,8–15,9 В DC
• Максимальний вихідний струм: 61 А
• Максимальна вихідна потужність: 750 Вт
• Регулювання вихідної напруги: так
• Регулювання вихідного струму: так
• Режими роботи: CC (постійний струм), CV (постійна напруга)
• Дисплей: кольоровий, 1,77 дюйма
• Відображувані параметри: напруга, струм, потужність, заряджена ємність, час заряджання, температура
• Збереження налаштувань після вимкнення: так
• Автоматичне завершення заряджання: так
• Режим очікування після завершення заряджання: так

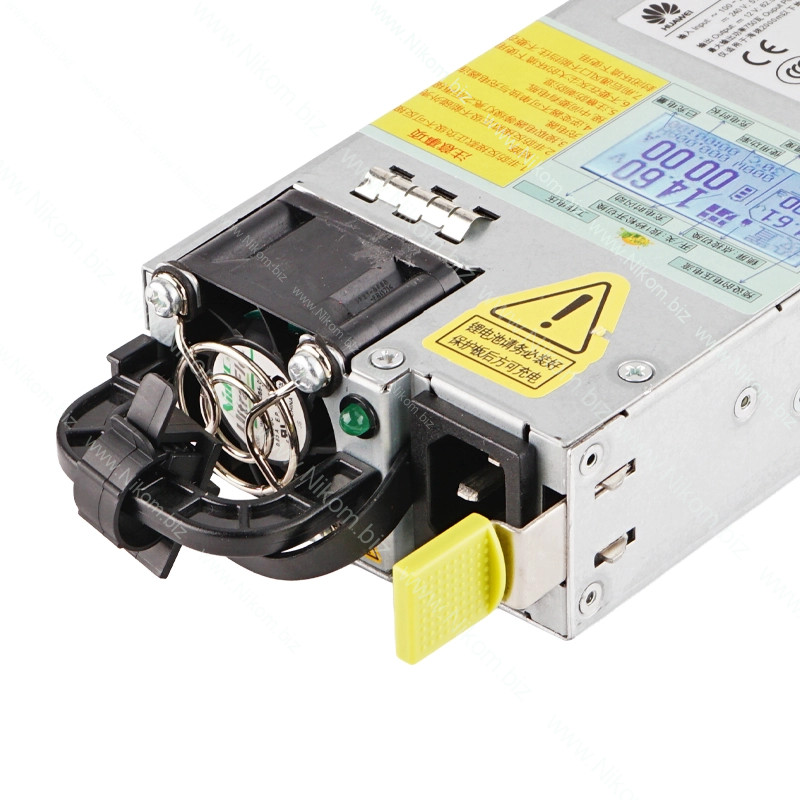

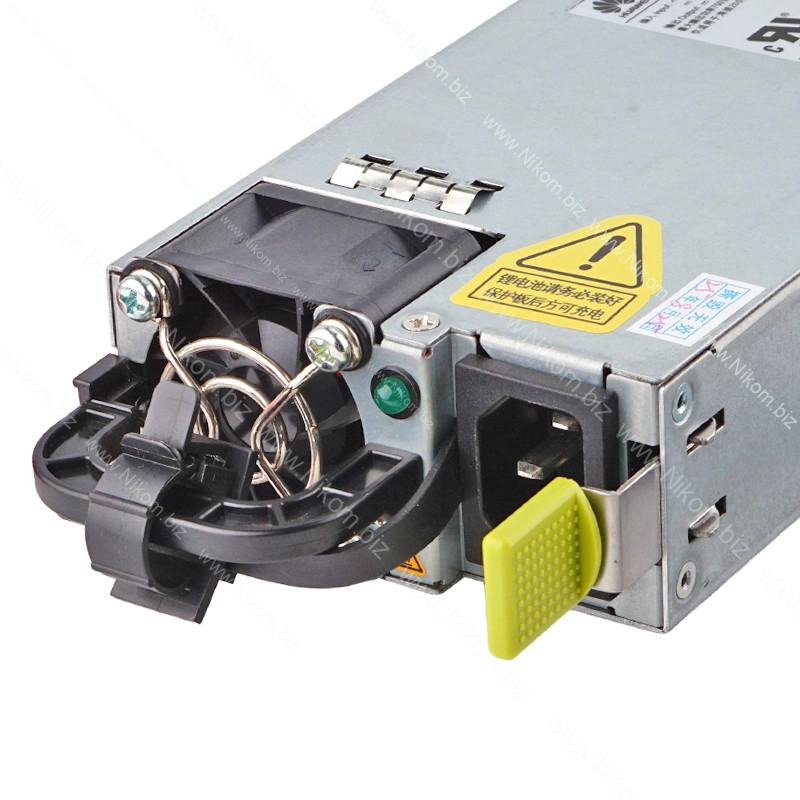

• Охолодження: активне, вентилятор із регулюванням швидкості
• Захист від перенапруги: так
• Захист від перевантаження: так
• Захист від короткого замикання: так
• Захист від перегрівання: так
• Захист від зворотної полярності: так
• Матеріал корпусу: метал, пластик

Функціонал

• Заряджання акумуляторів Pb, LiFePO4 та Li-ion із налаштуванням параметрів
• Плавне регулювання вихідної напруги та обмеження струму
• Режим CC — заряджання зі стабілізацією струму
• Режим CV — заряджання зі стабілізацією напруги
• Відображення поточних параметрів заряджання на дисплеї
• Підрахунок переданої акумулятору ємності
• Відображення часу заряджання та температури
• Збереження встановлених параметрів після вимкнення живлення
• Автоматичне завершення заряджання з переходом у режим очікування
• Активне охолодження з регулюванням швидкості вентилятора
• Комплексний захист пристрою під час роботи

Приклади налаштування напруги заряджання

• Свинцево-кислотний акумулятор Pb 12 В: 14,4–14,5 В
• LiFePO4, 4S (4 послідовні комірки): 14,6 В
• Li-ion, 3S (3 послідовні комірки): 12,6 В

Важливо: наведені значення є типовими прикладами. Точну напругу та допустимий зарядний струм необхідно встановлювати відповідно до документації акумулятора та BMS. Максимальний струм 61 А доступний не в усьому діапазоні напруг через обмеження потужності 750 Вт.

Підключення

• Перед підключенням акумулятора переконайтеся, що зарядний пристрій не подає напругу на вихід.
• Перевірте тип акумулятора, кількість послідовно з'єднаних комірок, допустиму напругу та максимальний зарядний струм.

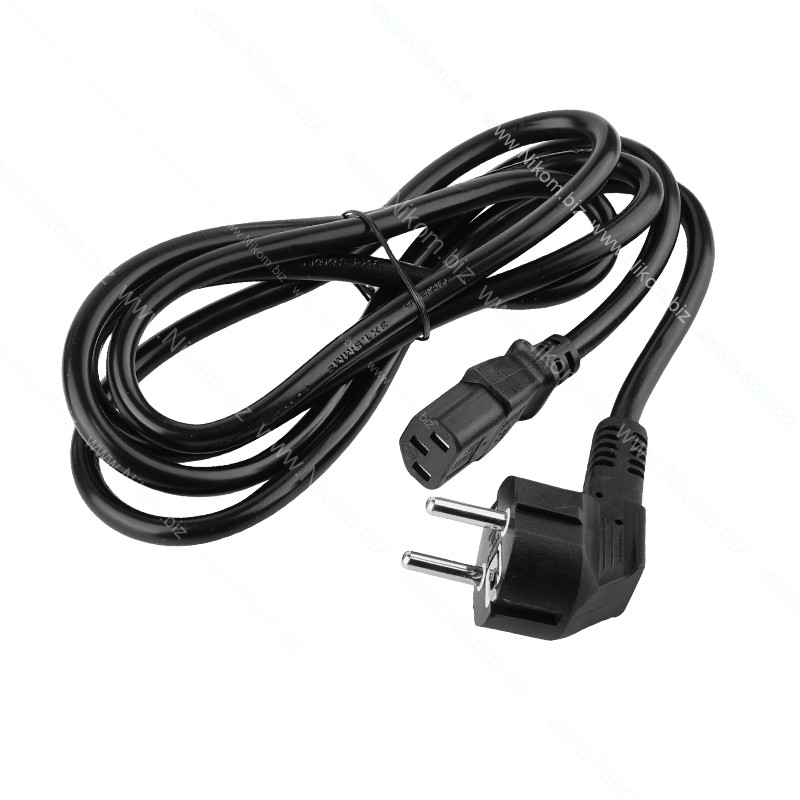

• Підключіть зарядний пристрій до електромережі 100–240 В AC.
• Встановіть вихідну напругу відповідно до типу акумулятора та обмеження струму відповідно до його характеристик.
• Переконайтеся, що вибрані параметри не перевищують допустимих значень акумулятора та BMS.
• Підключіть позитивний вихід (+) зарядного пристрою до позитивного полюса акумулятора, а негативний вихід (−) — до негативного полюса.
• Увімкніть заряджання та контролюйте напругу, струм, потужність і температуру за показниками дисплея.
• Після завершення заряджання переконайтеся, що вихідний струм припинився або пристрій перейшов у режим очікування.
• Вимкніть вихід зарядного пристрою перед від'єднанням акумулятора.
• Для заряджання літієвих акумуляторних збірок використовуйте справну BMS із відповідними налаштуваннями захисту та балансування.
• Забезпечте достатню вентиляцію пристрою та використовуйте кабелі й з'єднання, розраховані на встановлений зарядний струм.
