Опис

Цей модуль може використовуватись як основа для портативного джерела живлення Power Bank.

Особливості підключення

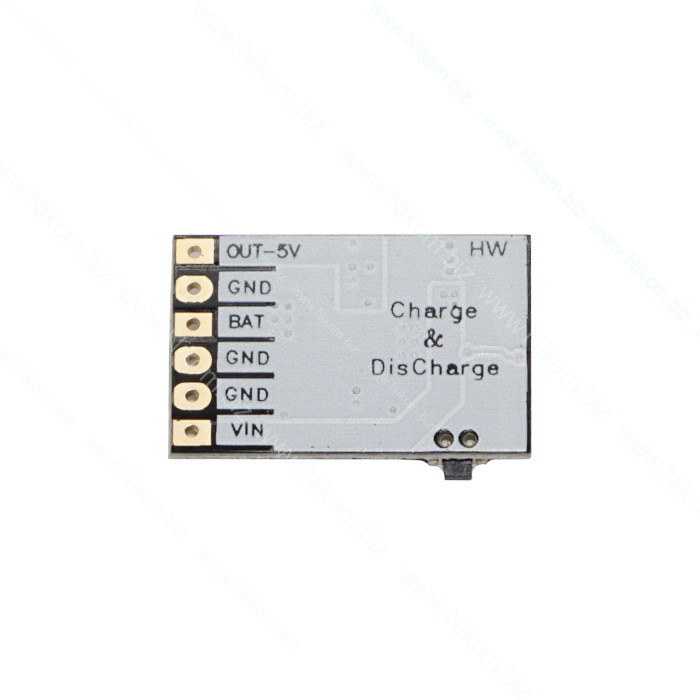

Для підключення модуля на його платі передбачені наступні контакти:

• "VIN" – позитивний полюс живлення модуля;
• "GND" – негативний полюс живлення модуля;

• "BAT" – позитивний полюс акумулятора;
• "GND" – негативний полюс акумулятора;
• "OUT-5V" – позитивний полюс вихідної напруги;
• "GND" - негативний полюс вихідної напруги;

Рекомендується використовувати два і більше акумуляторів. Для індикації заряду плати передбачені SMD світлодіоди. Плата має вбудований захист від короткого замикання, який спрацьовує при струмі 1,5А і вище.

Технічні характеристики

• Напруга живлення - від 4,5 до 5,0 В;
• Рекомендована напруга зарядки – 5,0 В;

• Вихідна напруга – 5,0 В;
• Струм заряду акумулятора - до 2,0 А;
• Струм заряду від акумулятора - до 3,0 А;
• Гранична напруга зарядженого акумулятора - 4,2 ± 1 % В;
• Ефективність - 96 %;
• Захист від перевищення струму – OCP;
• Захист від перенапруги – OVP;
• Захист від короткого замикання – SCP;
• Захист від перевищення температури чіпа – OTP;
• 4 рівні індикації зарядки/розрядки - 25 %, 50 %, 75 %, 100 %;
• Габарити – 25 х 16 х 5 мм.
