Опис

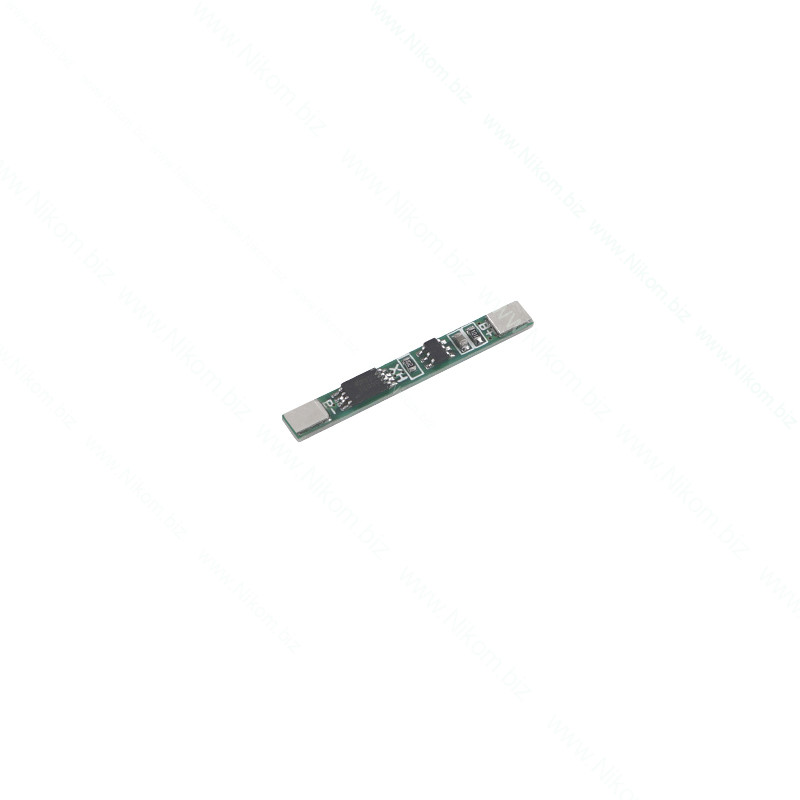

Даний призначений для контролю процесу заряду та розряду одного акумулятора типу Li-on.

Модуль має такі захисні функції:

• захист від короткого замикання;
• захист від перерозряду;
• захист від перезаряду.

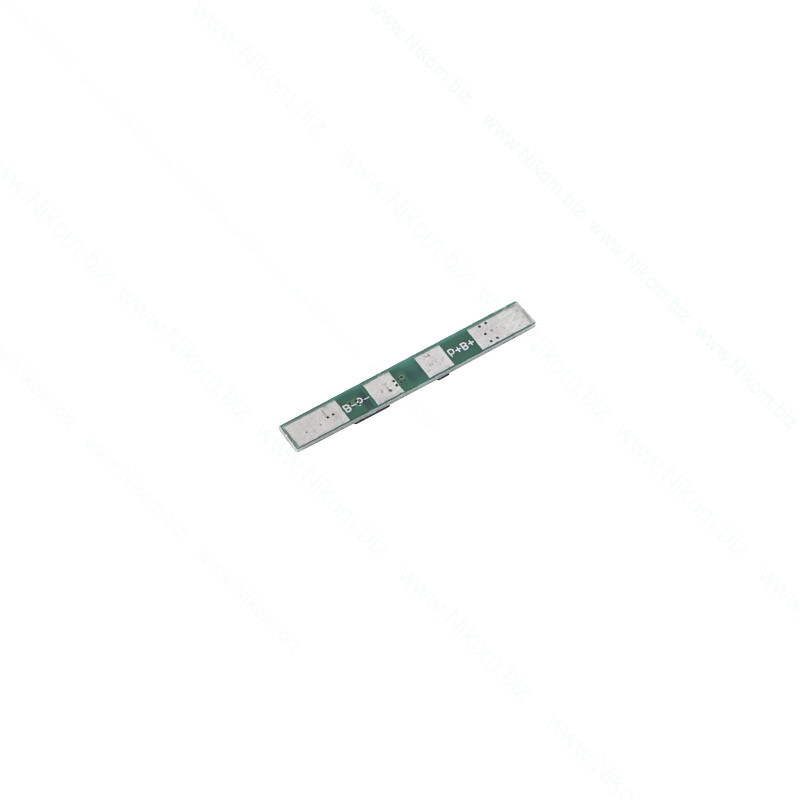

Для підключення модуля на платі модуля передбачено наступні контактні майданчики:

• B+ – позитивний полюс батареї;
• B - негативний полюс батареї;
• P+ - позитивний полюс заряду/розряду;
• P - негативний полюс заряду/розряду.

Технічні характеристики

• напруга живлення – 4,2 В;
• максимальна напруга заряду - від 4,25 до 4,35;
• напруга розряду - 2,7;
• максимально допустимий струм – 3 А;
• довжина контактів – 30 мм;

• розмір - 30х3,5х2,5 мм.
