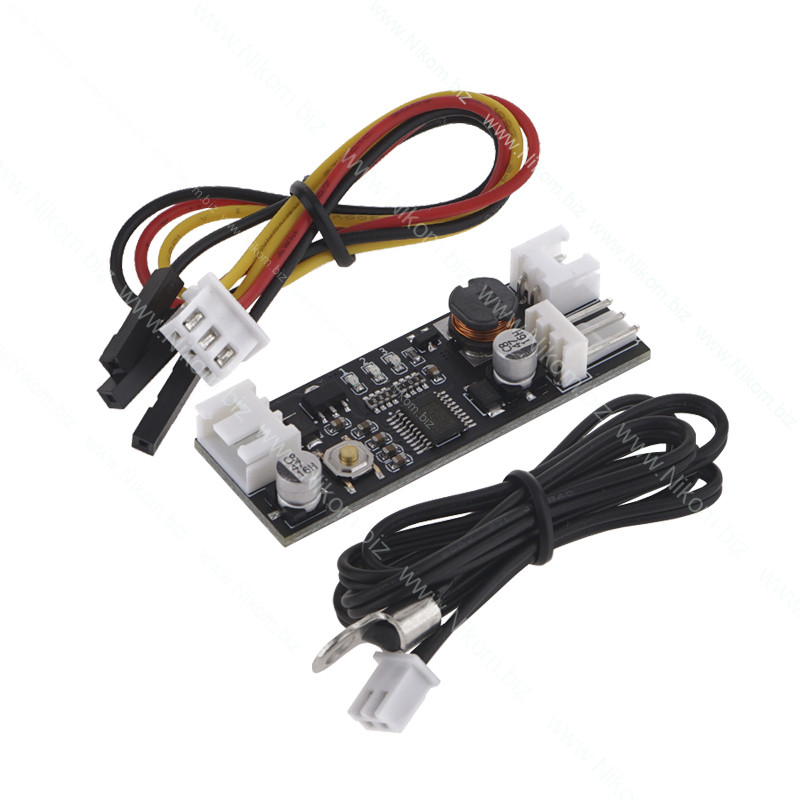

Опис

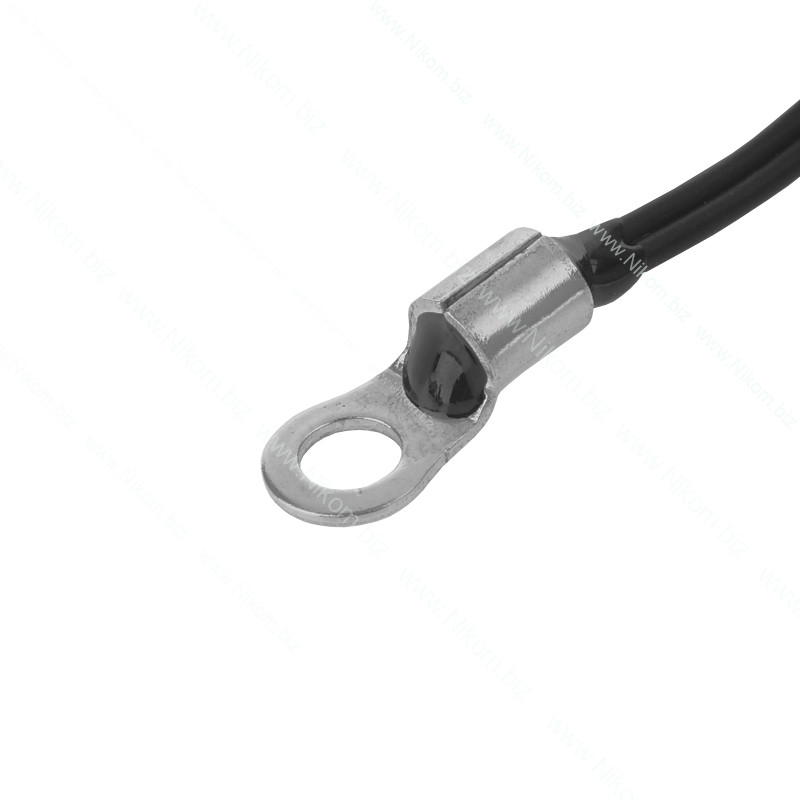

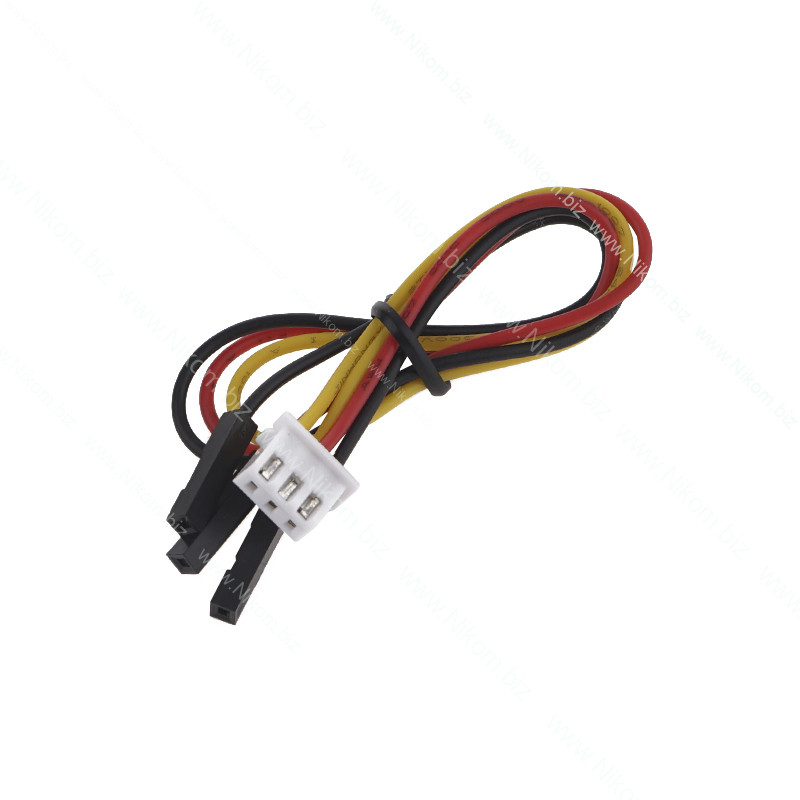

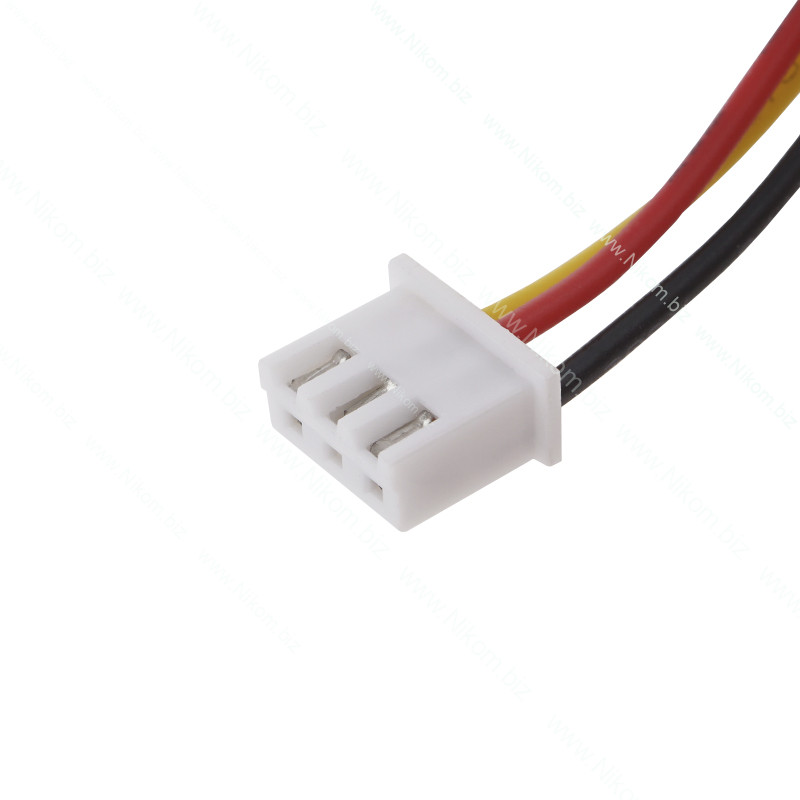

Цей модуль призначений для регулювання рівня обертів вентилятора в залежності від значення температури, що змінюється. Для вимірювання температури використовується датчик NTC 50K B3950. Модуль може керувати вентиляторами з двома і трьома проводами, проте модуль не замірює швидкість обертання вентилятора.

Налаштування модуля

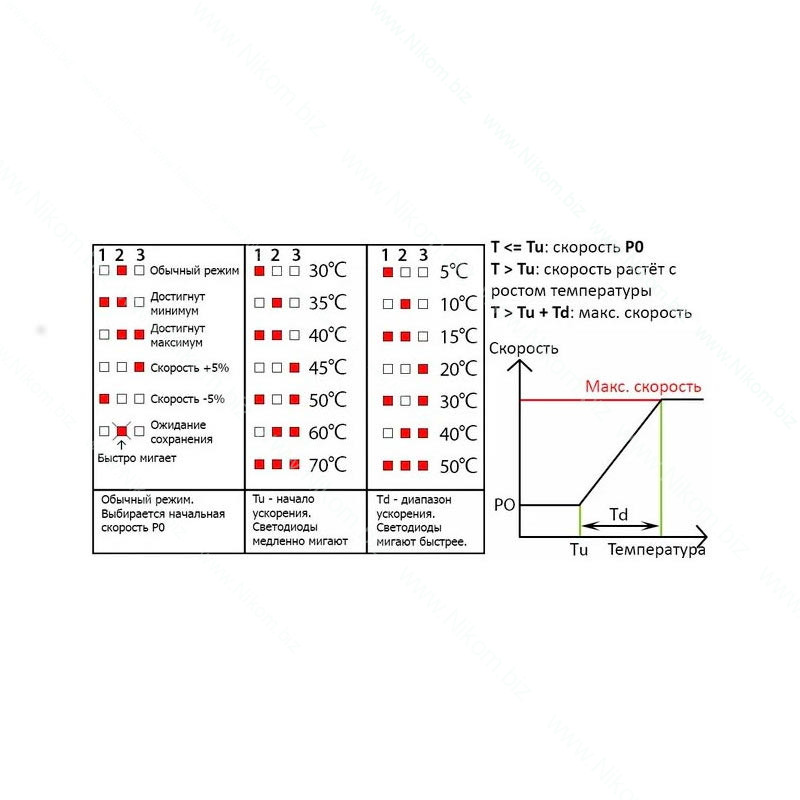

Графічна схема налаштування модуля зображена на прикріпленому малюнку

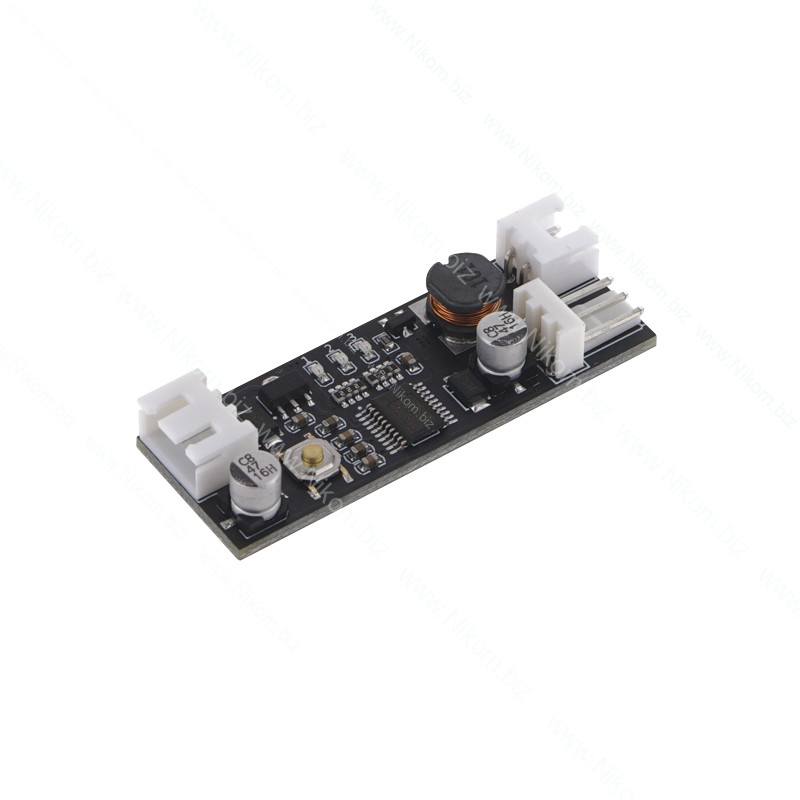

Для налаштування модуля на платі передбачено тактову кнопку. Для індикації процесу налаштування використовуються три світлодіоди (далі LED1, LED2, LED3).

Налаштування початкової швидкості обертання вентилятора P0:

• натисніть кнопку, щоб збільшити початкову швидкість на 5;
• натисніть кнопку двічі щоб зменшити початкову швидкість на 5;
• після зміни LED2 швидко блиматиме протягом 20 секунд.

Налаштування початкової температури регулювання Tu:

• затисніть кнопку, доки всі три світлодіоди не почнуть швидко блимати;
• натисніть кнопку, щоб збільшити значення;
• натисніть кнопку двічі, щоб зменшити значення;
• натисніть кнопку для збереження зміни.

Налаштування діапазону прискорення Td:

• у режимі налаштування температури затисніть кнопку, доки всі три світлодіоди не почнуть швидко блимати;
• натисніть кнопку, щоб збільшити значення;
• натисніть кнопку двічі, щоб зменшити значення;
• натисніть кнопку для збереження зміни.

Налаштування вимкнення вентилятора:

Затисніть кнопку близько 3 секунд, доки всі три світлодіоди не мигнути двічі; натискання на кнопку перемикатиме налаштування між трьома режимами, засвічуючи відповідний світлодіод:

• 1 – не вимикати вентилятор;
• 2 - вимикати вентилятор за температури нижче Tu на 2 °C;
• 3 - вимикати вентилятор при температурі нижче Tu на 5 °C.

Важливо! Струм споживання керованого вентилятора не повинен перевищувати 0,8 А.

Коди помилок:

• LED1 швидко блимає: напруга живлення надто низька;

• LED3 швидко блимає: напруга живлення надто висока.


Технічні характеристики

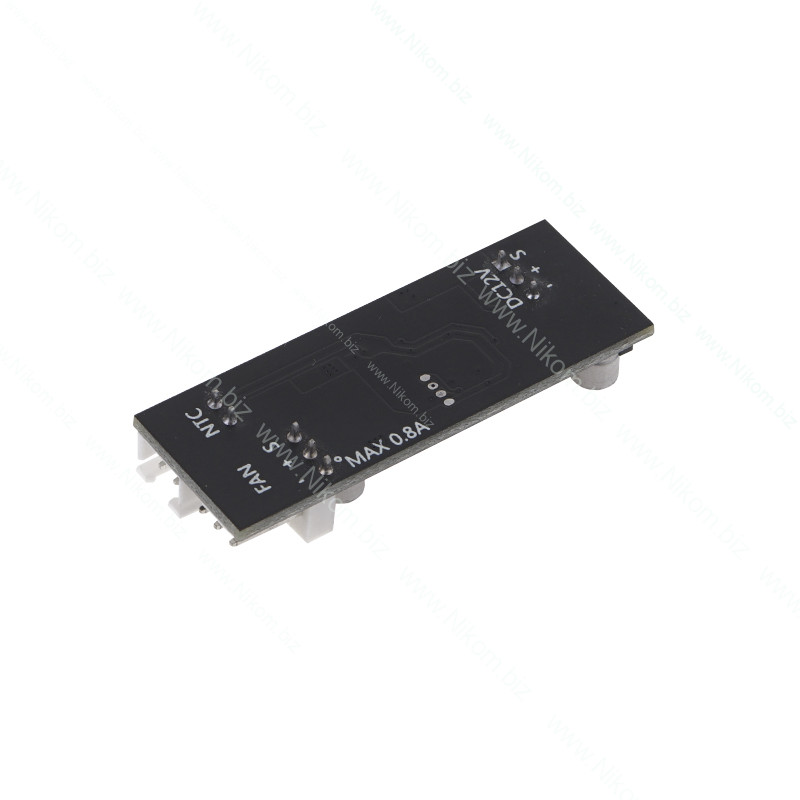

• напруга живлення: 9..14 В;
• максимальний струм керованого вентилятора: 0,8 А;
• Струм споживання модуля: 10..30 мА;

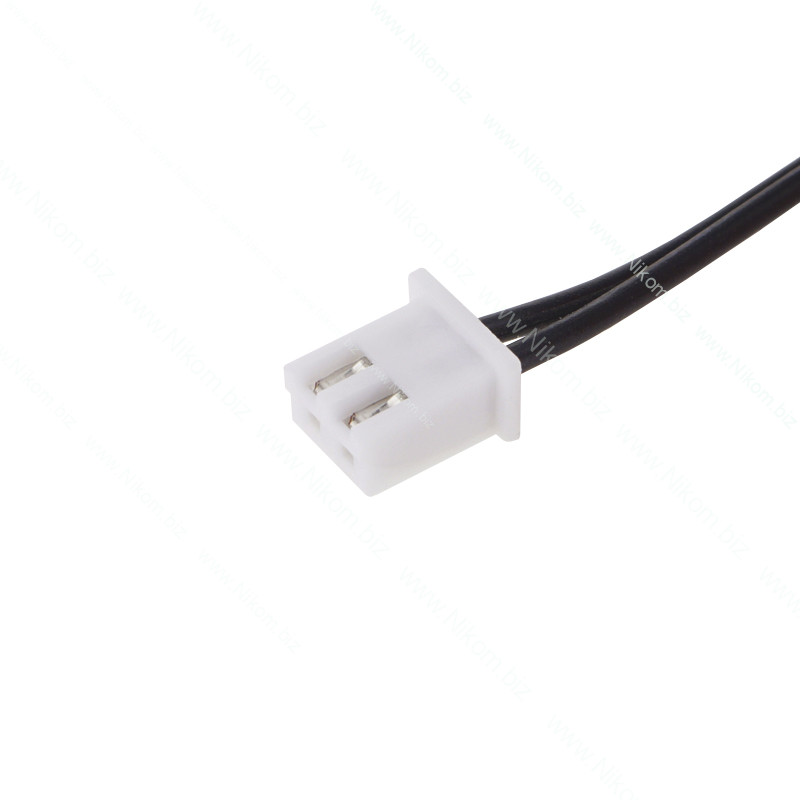

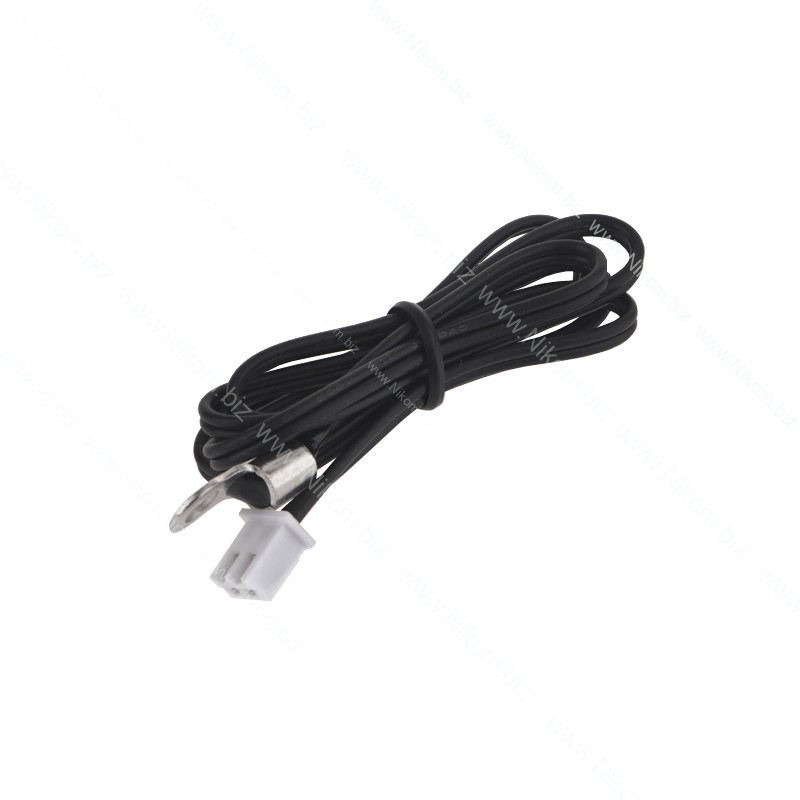

• довжина кабелю датчика температури: 0,5 м;
• діапазон робочих температур плати модуля: -10...60 °C;

• габаритний розмір: 49х18х8 мм.
