Опис

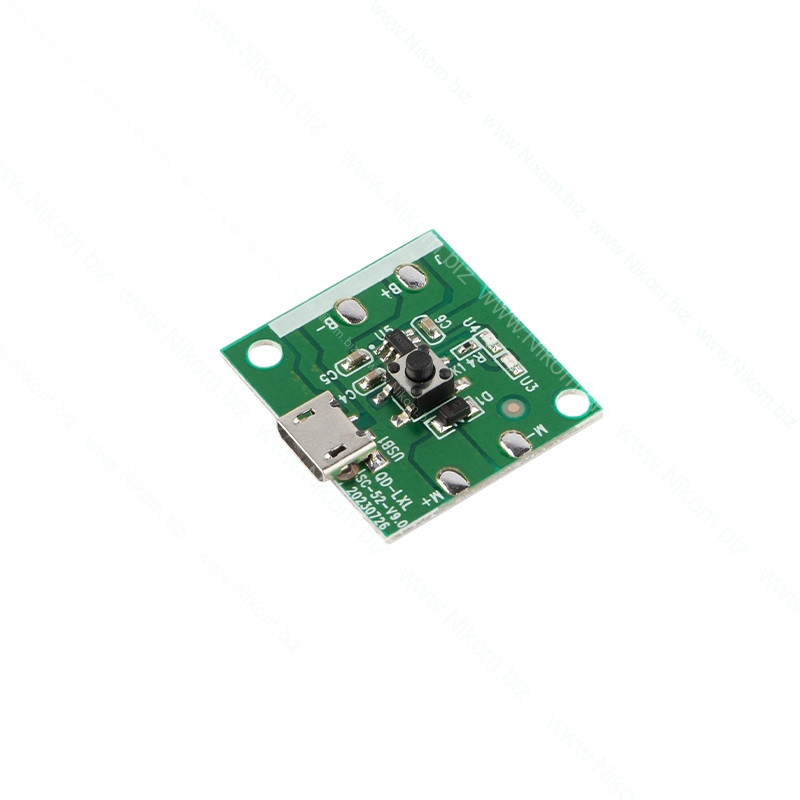

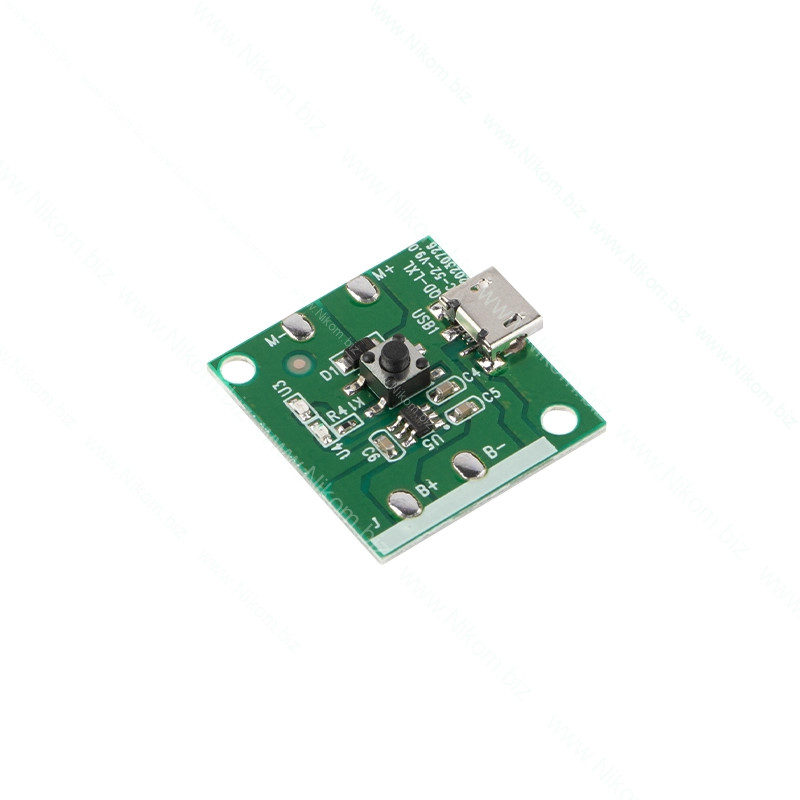

FM5012D – це інтегрована мікросхема керування живленням для портативних вентиляторів. Вона включає вихідний порт для вентилятора, зарядний модуль із трьома етапами зарядки та два світлодіодних індикатори стану.

Технічні характеристики

• Вхідна напруга: 4.75-5.25 В.
• Напруга батареї: до 6 В.
• Струм у режимі очікування: 7 мкА.
• Опір комутації VIN-FAN: 520 мОм.
• Опір комутації BAT-FAN: 210 мОм.

Функціонал

• Трьохетапна зарядка з точністю напруги ±1%.
• Керування вентилятором із захистом від перевантаження, короткого замикання та перенапруги.
• Два світлодіоди для індикації стану вентилятора та зарядки.
• Підтримка одночасної зарядки та роботи вентилятора.
• Захист від надмірної температури чипа та високоефективний ESD-захист.
• Керування через кнопку (коротке/довге натискання) для увімкнення/вимкнення.
• Налаштування зарядного струму (500/600 мА) та напруги (4.2/4.35 В).
