Контролер напруги використовується для моніторингу рівня напруги та автоматичного керування ланцюгами на основі заданого діапазону. Застосовується в автоматизації, зарядці/розрядці акумуляторів, розподільчих шафах, промисловій електроніці та медичному обладнанні.

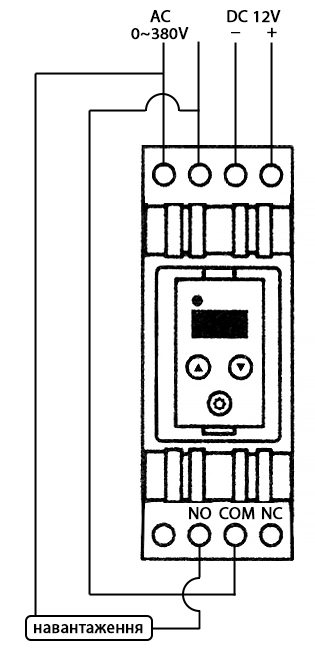

• Живлення: DC 12 В
• Кероване навантаження: до 10 А
• Діапазон виявлення: AC 0~380 В
• Розміри: 91.5×28.5×57 мм
• Матеріал корпусу: ABS
• Температура: -20°C ~ +50°C
• Спосіб встановлення: монтаж на DIN-рейку 35 мм

• Контроль напруги
• Вихід сигналу перемикання
• Захист від зворотного підключення на вході

Налаштування

Увійти в режим налаштування:

• Натисніть і утримуйте кнопку налаштування протягом 2 секунд. На дисплеї з'явиться "F01".
• Коротке натискання кнопки налаштування дозволить ввести значення для F01 (дисплей почне блимати).
• Використовуйте кнопки "+" або "-" для зміни значення верхньої межі напруги (F01).
• Коротке натискання кнопки налаштування підтвердить вибір.

Налаштування інших параметрів:

• Після підтвердження F01 на дисплеї знову з'явиться "F01".
• Натисніть "+", щоб перейти до F02 (нижня межа напруги), і повторіть процес.
• Продовжуйте натискати "+", щоб переходити до наступних параметрів (F03, F04 тощо).

Вийти з режиму налаштування:

• Після завершення налаштувань утримуйте кнопку налаштування протягом 2 секунд.
• Дисплей повернеться до відображення поточної напруги.

Перелік налаштувань

F01: Верхня межа напруги - реле активується, коли напруга перевищує це значення (0 - вимкнено виявлення верхньої межі)
F02: Нижня межа напруги - реле активується, коли напруга нижче цього значення (0 - вимкнено виявлення нижньої межі)
F03: Гістерезис (0 - вимкнено функцію гістерезису)

Приклад 1: Якщо верхня межа встановлена на 250 В, а гістерезис на 20 В.
При напрузі вище 250 В реле активується.
При напрузі до 230 В реле вимикається.
Приклад 2: Якщо нижня межа встановлена на 180 В, а гістерезис на 30 В.
При напрузі нижче 180 В реле активується.
При напрузі до 210 В реле вимикається.

F04: Затримка запуску - час затримки перед активацією, коли напруга постійно перевищує межі. За замовчуванням: 0.5с.
F05: Затримка вимкнення - час затримки перед вимкненням, коли напруга постійно перевищує межі. За замовчуванням: 0.5с.
F06: Блокування виходу - ON: блокується, вихід залишається активним навіть після нормалізації напруги, доки не буде скинуто вручну (коротке натискання кнопки налаштування). OFF: не блокується, вихід вимикається при нормалізації напруги.
F07: Калібрування похибки - тільки для внутрішнього використання. Змінювати обережно.
F08: Затримка після включення - затримка перед початком логічних перевірок після включення. За замовчуванням: 1с.
F09: Режим роботи
    P-1: реле активується в межах; вимикається за межами.
    P-2: реле активується за межами; вимикається в межах.
    P-3: реле активується при напрузі нижче F02; вимикається при напрузі вище F01.
    P-4: реле вимикається при напрузі нижче F02; активується при напрузі вище F01.
    P-5: в межах, після затримки F04, реле активується на час F05, працює один раз. Поза межами таймери скидаються.
    P-6: поза межами, після затримки F04, реле активується на час F05, працює один раз. В межах таймери скидаються.
    P-7: в межах, після затримки F04, реле активується на час F05, після затримки F10 повторна перевірка. Поза межами таймери не скидаються.
    P-8: поза межами, після затримки F04, реле активується на час F05, після затримки F10 повторна перевірка. В межах таймери не скидаються.
F10: Затримка скидання - див. режим P-8. За замовчуванням: 1 с.

Діапазон налаштування затримки: 0.1 с – 999 с.
