Опис

ZFU JD-5(B) — це інтегрований захисний пристрій, призначений для захисту трифазних асинхронних електродвигунів від перевантаження та обриву фази. Він забезпечує надійну роботу електродвигунів у промислових та комерційних застосуваннях.

Характеристики

• Робоча напруга: AC220V, 50Гц.
• Діапазон струму: від 1А до 100А.
• Затримка перевантаження: 2-120с.

• Функції захисту: захист від обриву фази та перевантаження.
• Індикація: світлодіодні індикатори для відображення робочого стану.
• Налаштування: потенціометри для встановлення струму та затримки перевантаження.
• Вихідні контакти: нормально закриті перемикаючі контакти.
• Розміри: 125×71×92 мм.

Особливості

• Захист від обриву фази: при втраті однієї з фаз пристрій швидко відключає електродвигун, запобігаючи його пошкодженню.
• Захист від перевантаження: при перевищенні встановленого струму пристрій відключає двигун, запобігаючи перегріву та виходу з ладу.
• Світлодіодна індикація: дозволяє швидко визначити стан пристрою та наявність несправностей.
• Просте налаштування: за допомогою потенціометра можна легко встановити необхідний рівень струму для захисту.

 Підключення та налаштування

• Фази пропускаються через пристрій, для моніторингу сили струму
• Живлення пристрою - клеми 1 та 2
• Вимикач двигуна - клеми 3 та 4

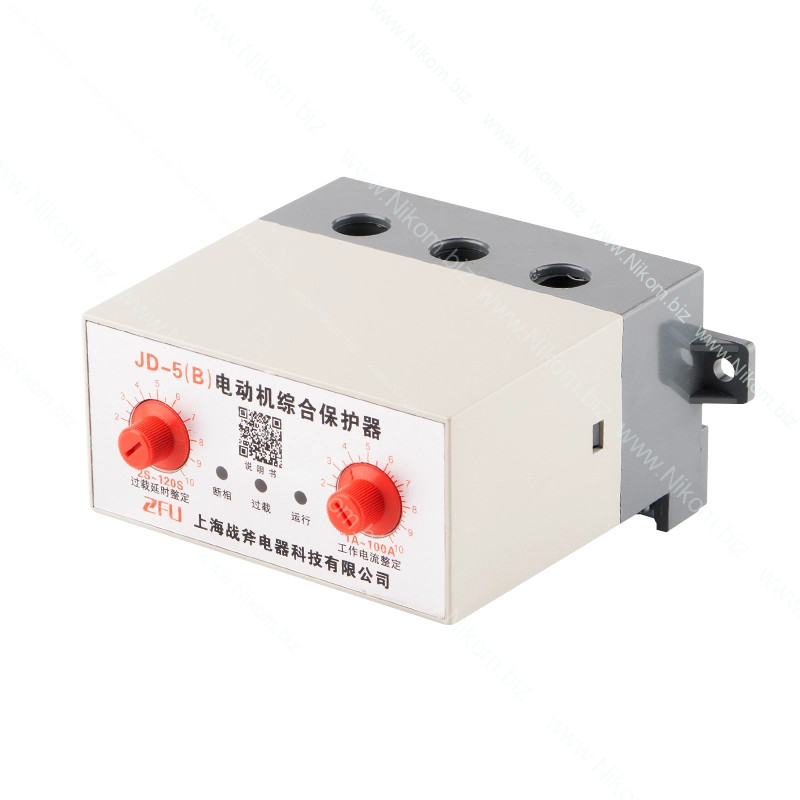

• Регулятор 1 (зліва) - встановлення часу затримки перевантаження
• Регулятор 2 (справа) - встановлення значення робочого струму
