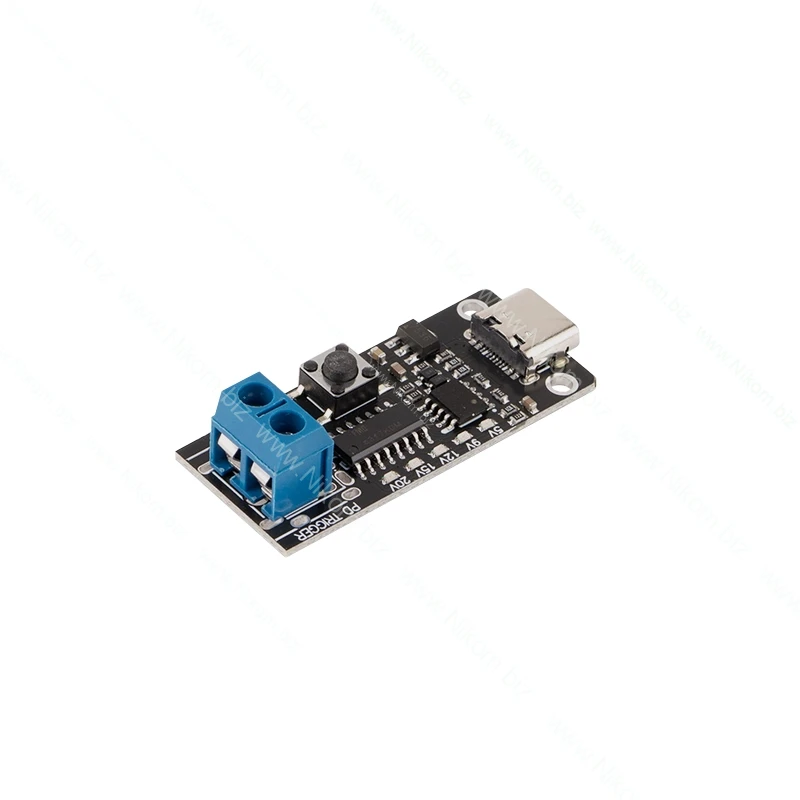

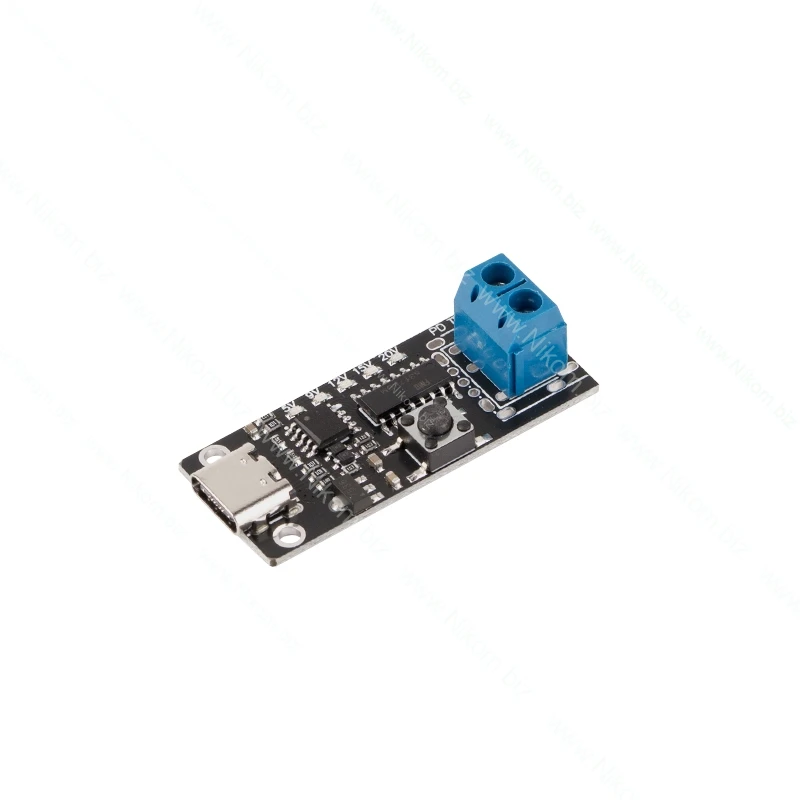

Модуль-тригер зарядного пристрою QC/PD CMTPD
дозволяє отримати 9/12/15/20В від зарядного пристрою з функцією QC/PD
201 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис
Тестова плата адаптера швидкого заряджання. Вихідна напруга з фіксованим значенням (5V-9V-12V-15V-20V). Напруга встановлюється за допомогою кнопки, значення даної напруги дублюється відповідним світлодіодом. Перед підключенням споживача до виходу плати, переконайтеся в правильності обраного закінчення напруги.

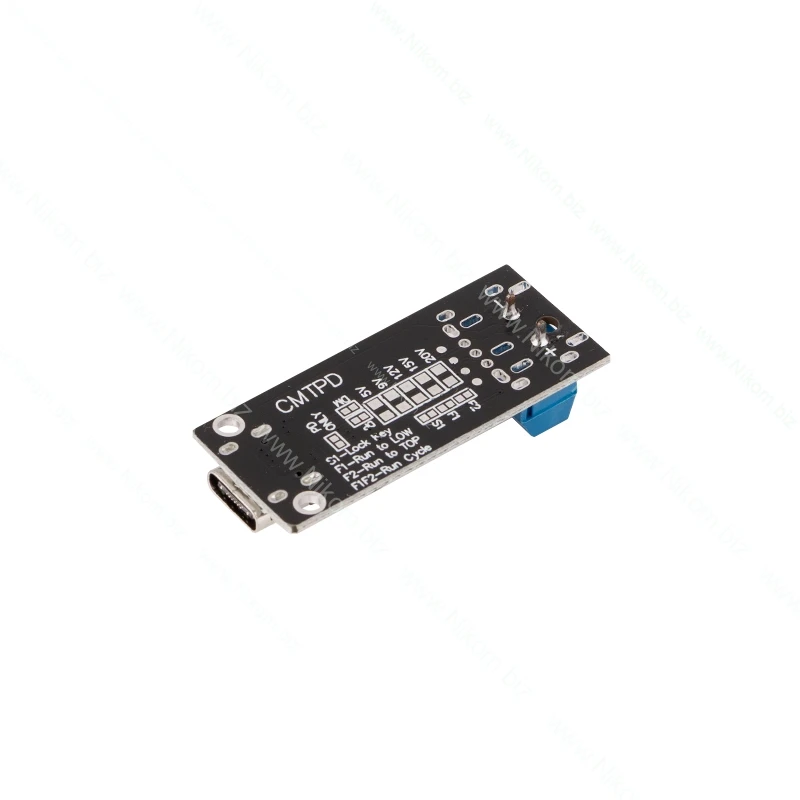

Призначення перемичок:
- перемичка PD – підтримка лише протоколу PD;
- перемички DM та DP: DM та DP можуть бути введені через USB, якщо в цьому немає потреби, коротке замикання не рекомендується;
- перемички відповідної напруги (5V-9V-12V-15V-20V) - для випадку фіксації потрібної на виході напруги при включенні пристрою;
- перемичка S1: блокування кнопки. Для розблокування необхідно натиснути та утримати кнопку перед включенням (подачею живлення);
- перемичка F1: перевіряє всі доступні рівні напруги, після чого встановлює 5 В;
- перемичка F2: перевіряє всі доступні рівні напруги, після чого встановлює максимально доступній рівень напруги.
