АкціїКонтролер заряду-розряду 5-и Li-Ion для електроінструменту
21 В для 5-и акумуляторів, робочий струм до 18 А, пусковий струм до 40 А
Контролер заряду-розряду 5-и Li-Ion для електроінструменту
21 В для 5-и акумуляторів, робочий струм до 18 А, пусковий струм до 40 А
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис
Даний призначений для контролю процесу заряду та розряду п'яти акумуляторів типу Li-on.
Модуль має такі захисні функції:
- захист від короткого замикання;
- захист від перерозряду;
- захист від перезаряду.

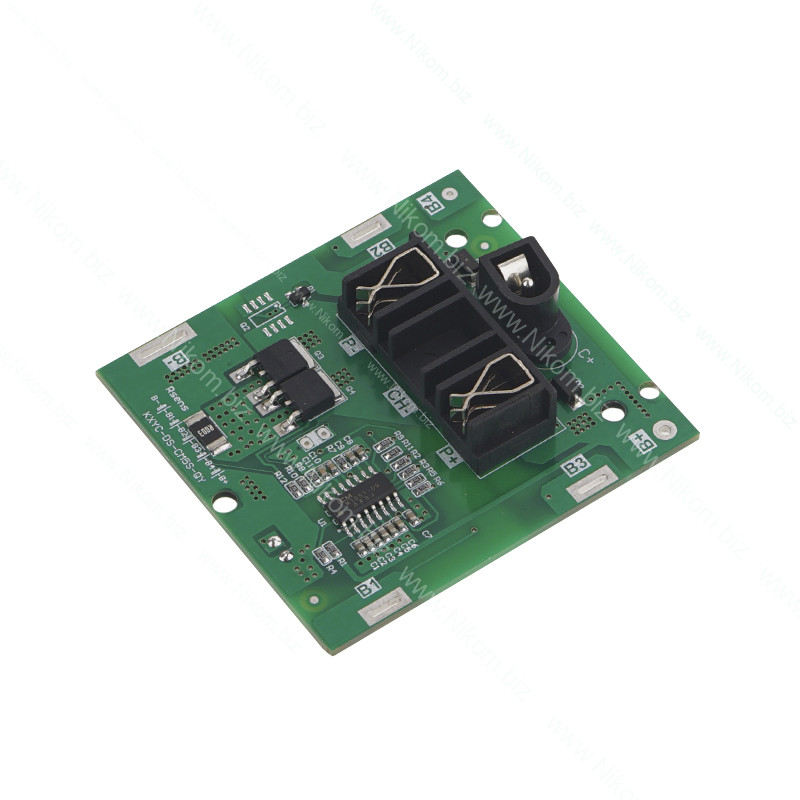

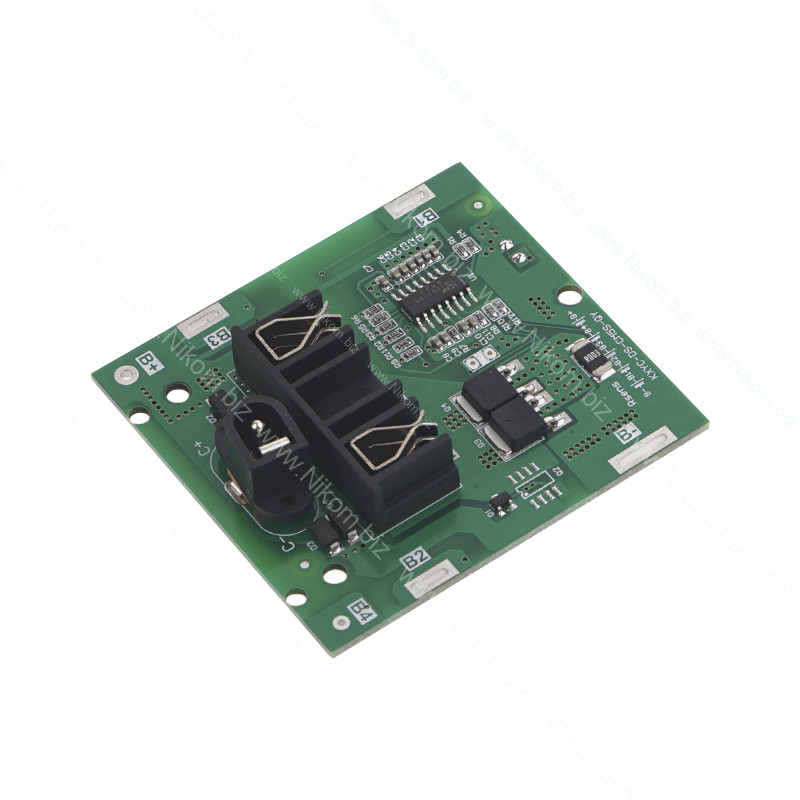

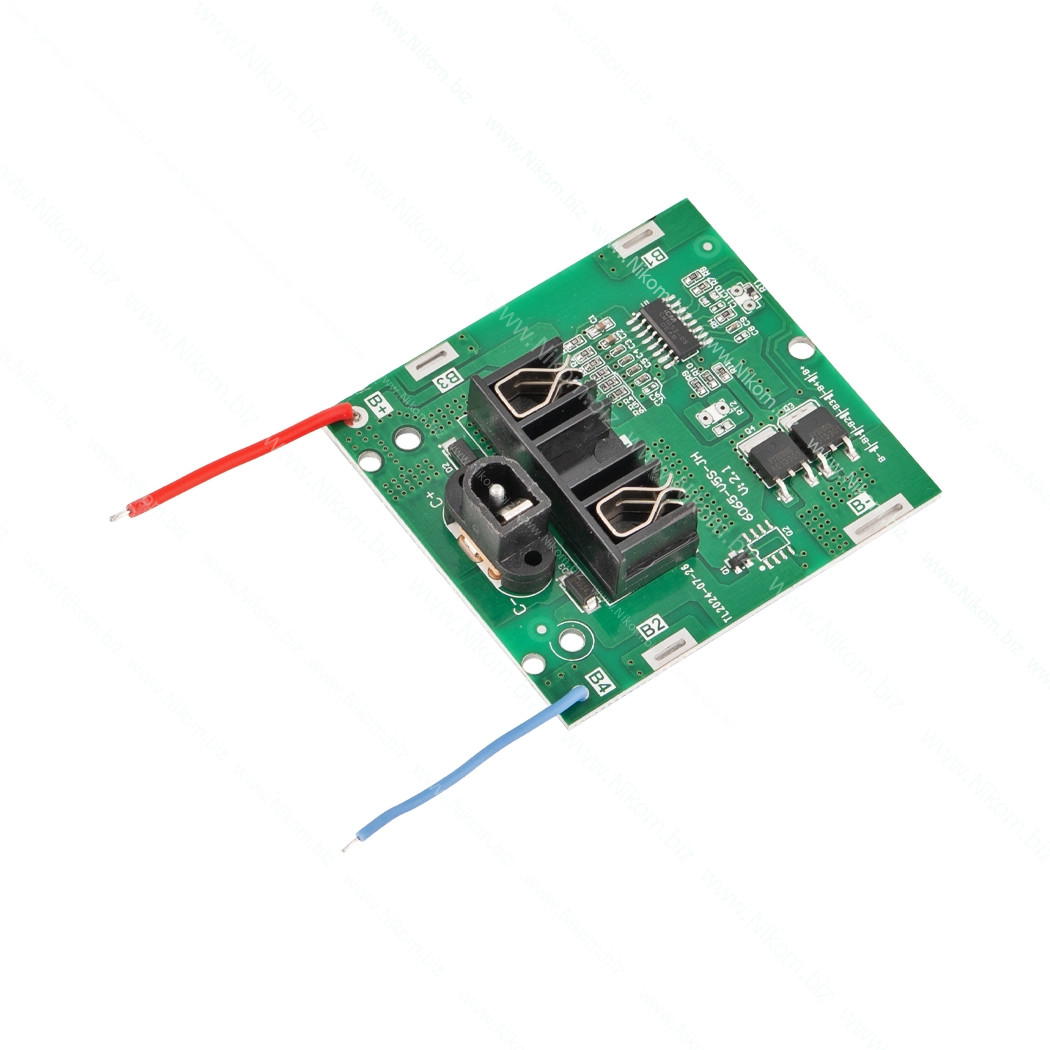

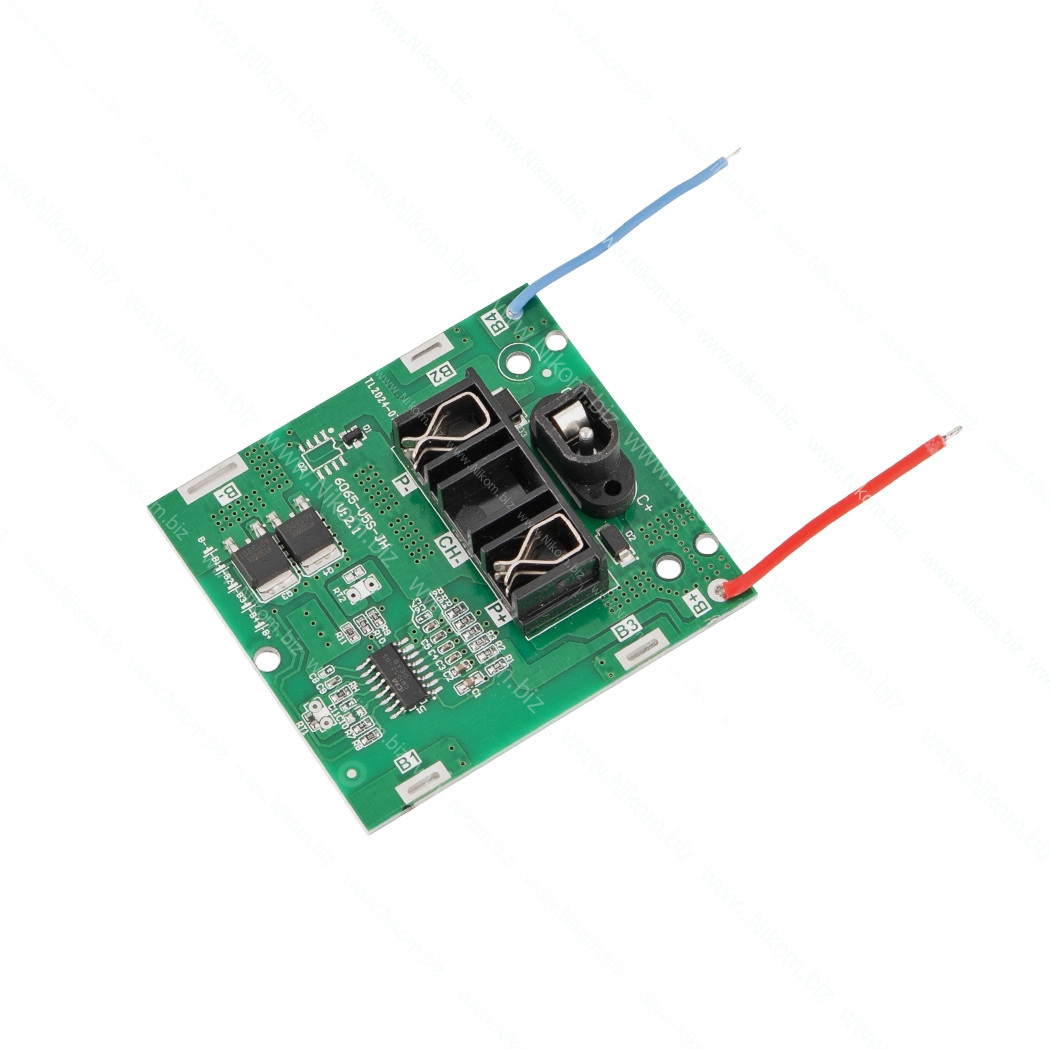

Для підключення модуля на платі модуля передбачено такі контактні майданчики:
- B+ - позитивний полюс батареї;
- B - негативний полюс батареї;
- B1 - середня точка акумуляторного складання батарей 1 та 2;
- B2 - середня точка акумуляторного складання батарей 2 та 3;
- B3 - середня точка акумуляторного складання батарей 3 та 4;
- B4 – середня точка акумуляторного складання батарей 4 та 5.
Для підключення навантаження на платі встановлені клеми P+ та P-. Для підключення живлення плата має гніздо 5,5/2,1.
Важливо! Вимкнення подачі живлення на акумулятори завершується при досягненні максимально допустимої напруги на одному з них. Тому не варто встановлювати акумулятори, що мають спочатку різний рівень заряду або мають різну ємність.
Технічні характеристики
- напруга живлення 21;
- максимальна напруга заряду 4,2..4,3;
- напруга розряду 2,8..2,9;
- максимально допустимий робочий струм 18 А;
- максимально допустимий пусковий струм 40 А;
- габаритний розмір 65х60х18 мм.
