Опис

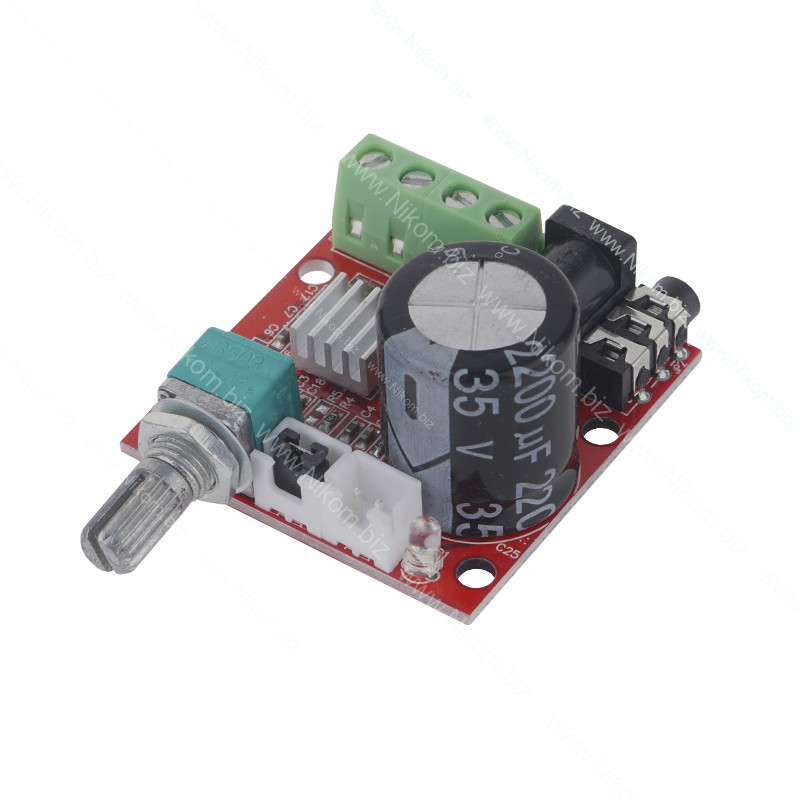

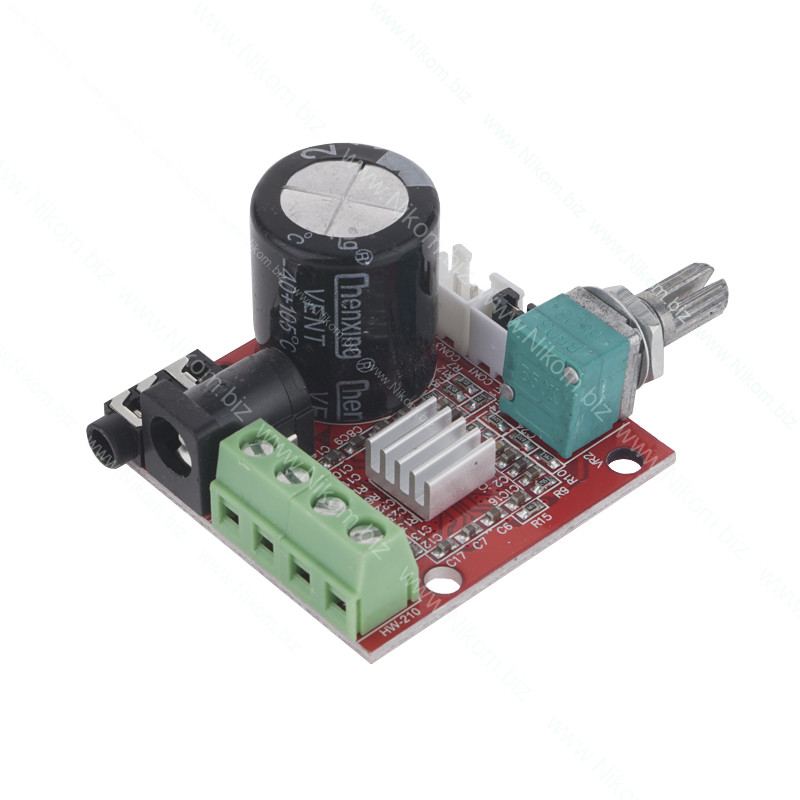

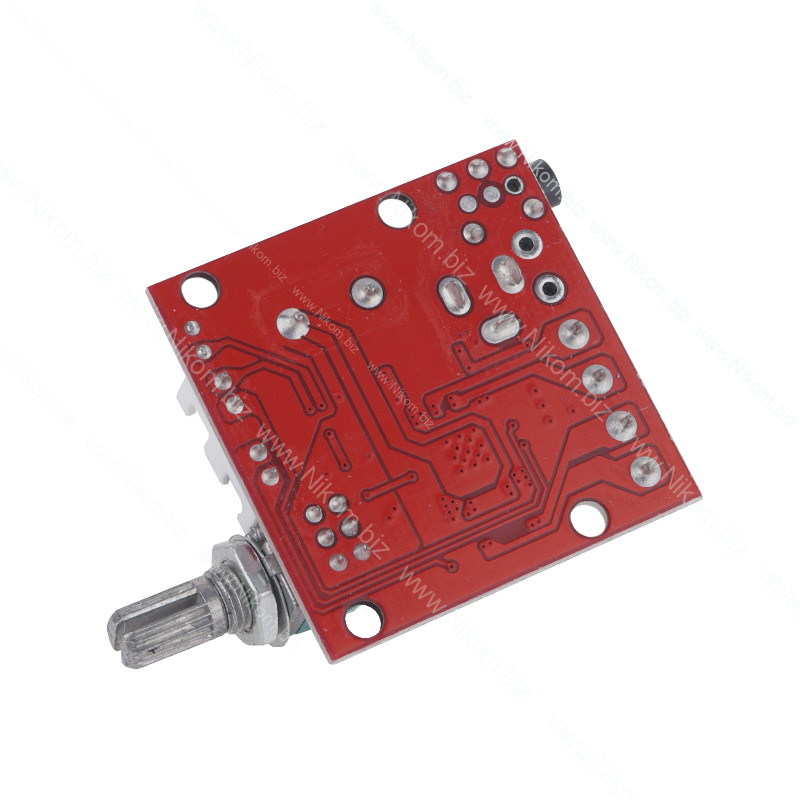

Даний модуль є потужним двоканальним підсилювачем класу D з регулюванням потужності, і зібраний на базі мікросхеми PAM8610 . Модуль можна використовувати у домашньому кінотеатрі, портативних колонках, автомобільних колонках та інших акустичних системах. Для регулювання гучності на платі розміщено підстроювальний резистор B-типу на 50 кОм. Максимальна вихідна потужність підсилювача становить 15 Вт кожному каналі при навантаженні опором 4 Ом.

ВАЖЛИВО: При потужності понад 10 Вт необхідно встановити додаткове охолодження мікросхеми.

Особливості підключення

• Гніздо живлення 5,5 x 2.1 мм – живлення модуля 7 – 15 В;
• " Short Mute" - відключення звуку;

• «IN» - вхід звукового сигналу;

• "OUTL +" – позитивний контакт виходу лівого каналу;

• "OUTL-" - негативний контакт виходу лівого каналу;
• "OUTR +" – позитивний контакт виходу правого каналу;
• "OUTR-" - негативний контакт виходу правого каналу;

Характеристики

• Мікросхема – PAM8610;
• Напруга живлення – від 7 до 15;
• Діапазон робочих частот – від 0,02 до 20 кГц;
• Частота перетворення – 350 кГц;

• Струм спокою - 15 мА;
• Кількість каналів – 2;
• Опір навантаження - 4 Ом;

• Максимальна вихідна потужність – 30 (2x15) Вт (потрібно встановити охолодження на мікросхему);
• Ефективність - 90 %;
• Клас посилення – D-клас;
• 4 отвори для кріплення - під гвинт М3;

• Габарити модуля – 71 x 45 x 22 мм;
• Вага – 15 г.
