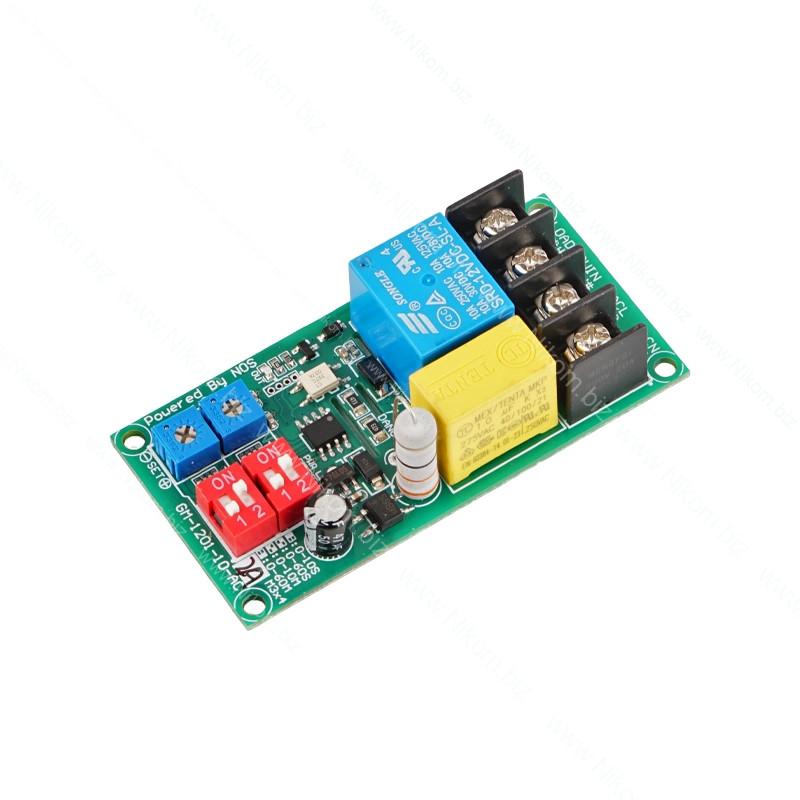

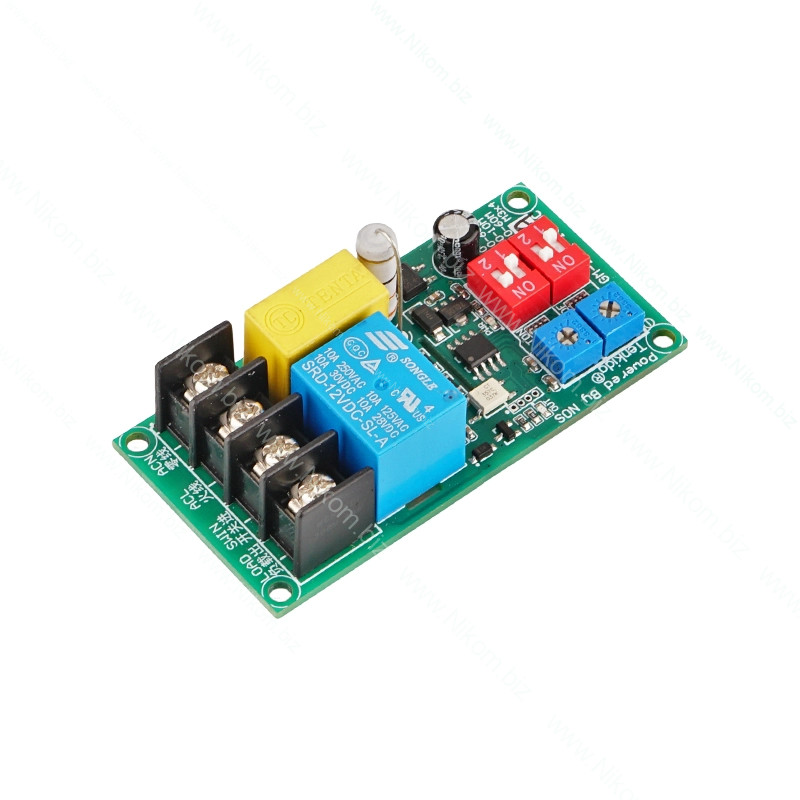

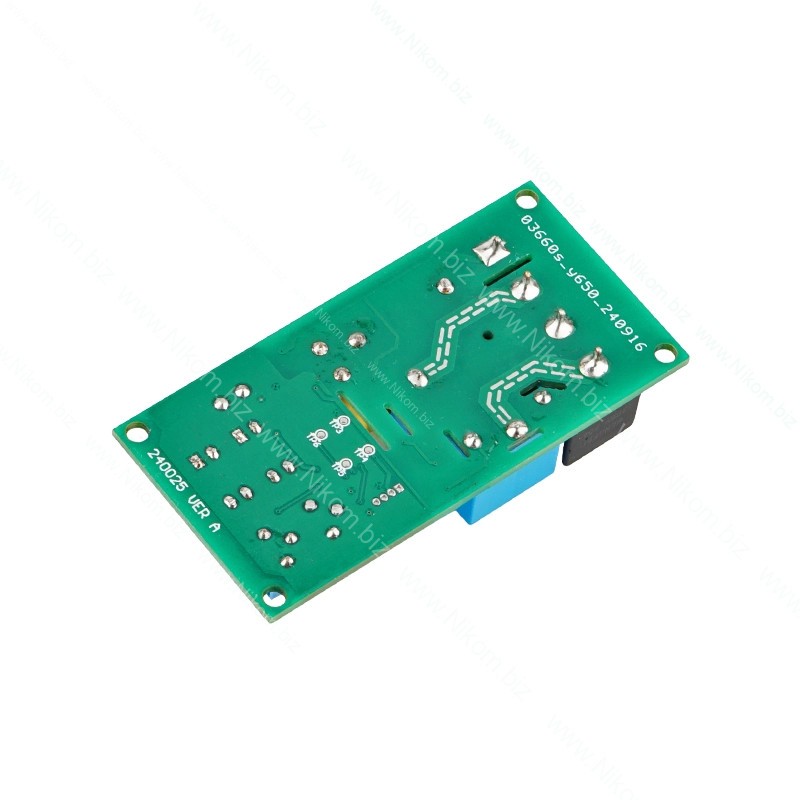

Модуль реле часу (таймер)
72х36х19 мм, управляє та живится AC 220V
Опис
Модуль реле таймера призначений для циклічного вмикання та вимикання навантаження з керуванням через вхідний сигнал. Працює від мережі 220 В AC та дозволяє задавати час замикання реле від 0 до 60 секунд і час вимикання від 0 до 60 хвилин за допомогою потенціометрів.
Технічні характеристики
• Робоча напруга: AC 220 В
• Робоча температура: 0℃ ~ +70℃
• Метод установки: гвинтове з'єднання, реле на платі
• Розміри: 72х36
• Час замикання реле: 0–60 секунд
• Час вимикання реле: 0–60 хвилин
Функціонал
• Циклічне вмикання/вимикання навантаження
• Запуск і зупинка за вхідним сигналом
• Регулювання часу Ton і Toff потенціометрами
• Збереження стану реле при зупинці
• Клеми: ACN — нуль, ACL — фаза, SWIN — вхід керування, LOAD — вихід на навантаження
• Підключення SWIN: один контакт кнопки підключити до ACL, другий — до SWIN
