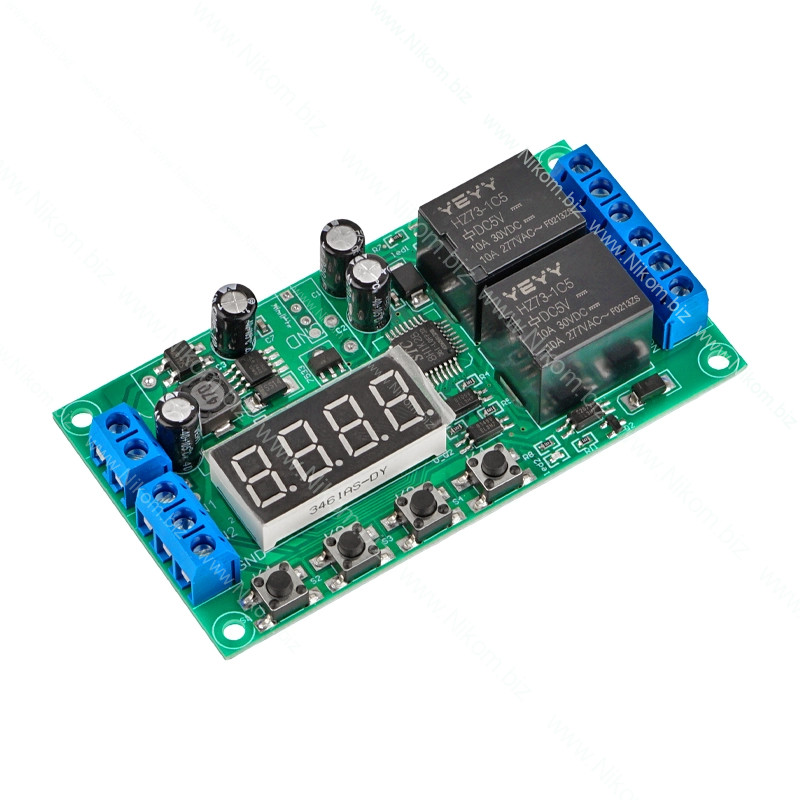

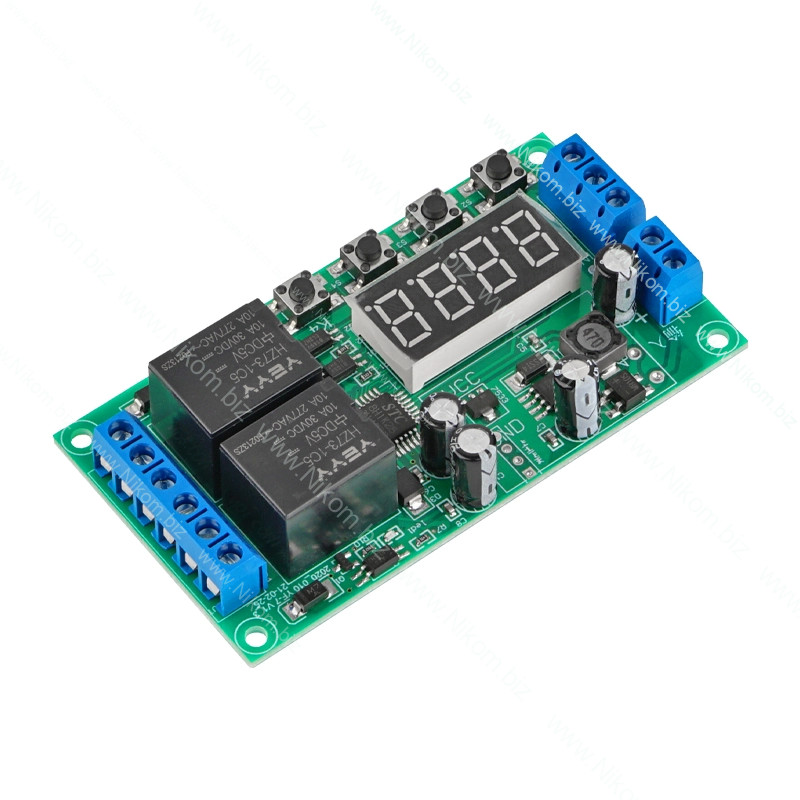

Модуль багатофункціональне реле часу YF-7, 2 канали

живлення 7-30В; 2 незалежні реле; 32 програми

Модуль багатофункціональне реле часу YF-7, 2 канали
на складі 6 шт.
в магазині 2 шт.
код: A531040
China

Модуль багатофункціональне реле часу YF-7, 2 канали

живлення 7-30В; 2 незалежні реле; 32 програми


408 грн.
код:

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

Опис

Цей модуль YF-7 має 32 поширених функції, які задовольняють потреби різних застосувань. Його легко використовувати для керування електромагнітними клапанами, насосами, двигунами, світлодіодними стрічками та іншим обладнанням. Модуль здатен контролювати навантаження DC або AC до 5A. Час затримки можна налаштувати в межах від 0.01 секунди до 999 хвилин.

Технічні характеристики

  • Напруга живлення: 7–30 В постійного струму (DC)
  • Кількість реле: 2 незалежні реле.
  • Індикація реле: червоний світлодіод для кожного реле.
  • Струм контактів реле: до 10 А при 250 В AC або 30 В DC
  • Програмовний таймер: 32 програми (P-11 до P-48, за винятком 19, 20, 29, 30, 39, 40).
  • Точність таймера: налаштування часу з десятичною точкою (наприклад, 4.0 с або 0.4 с).
  • Діапазон таймера: від мілісекунд до годин (залежить від програми).
  • Дисплей: відображає "----" без активних таймерів, показує час для реле 1 (A, B) та реле 2 (C, D).
  • Керування: 4 кнопки (K1, K2, K3, K4), довге натискання K1 (1 с) для режиму програмування.
  • Тригерні входи: 2 входи, активуються замиканням на землю.

Налаштування

Налаштування функцій: довільне, з інструкціями; збереження параметрів після відключення живлення. Функції: від P-11 до P-44, сигнал 1 відповідає реле 1, сигнал 2 — реле 2. Канали: два, незалежні, не впливають один на одного, кожен сигнал керує своїм реле.

  • P-11: Короткочасне увімкнення (сигнал увімкнув реле, без сигналу реле вимикається).
  • P-12: Самоблокування (сигнал увімкнув реле, повторний сигнал вимикає).
  • P-13: Сигнал увімкнув реле, автоматичне вимкнення через A секунд; тригер під час затримки не діє.
  • P-14: Сигнал увімкнув реле, автоматичне вимкнення через A секунд; тригер перезапускає таймер.
  • P-15: Сигнал увімкнув реле, автоматичне вимкнення через A секунд; тригер додає час.
  • P-16: Сигнал увімкнув реле, автоматичне вимкнення через A секунд; тригер скидає таймер.
  • P-17: Сигнал увімкнув реле, відключення сигналу запускає таймер на A секунд; сигнал під час затримки зберігає вихід.
  • P-18: Після увімкнення реле одразу спрацьовує, вимикається через A секунд.
  • P-21: Сигнал після затримки A секунд увімкнув реле.
  • P-22: Сигнал довше A секунд увімкнув реле, без сигналу реле вимикається.
  • P-23: Сигнал зник на A секунд, реле увімкнулося; без сигналу реле вимикається.
  • P-24: Сигнал довше A секунд увімкнув реле, зникнення сигналу на A секунд вимикає реле.
  • P-25: Сигнал довше A секунд увімкнув реле, повторний сигнал довше A секунд вимикає.
  • P-26: Сигнал увімкнув реле на A секунд, зникнення сигналу повторно увімкнуло на A секунд.
  • P-27: Виявлено імпульсний сигнал, реле увімкнулося; без імпульсу реле вимикається через A секунд.
  • P-28: Після увімкнення реле спрацьовує через A секунд і працює до відключення живлення.
  • P-31: Після увімкнення реле працює A секунд, вимикається на B секунд, безкінечний цикл.
  • P-32: Сигнал запускає P-31, зникнення сигналу зупиняє цикл.
  • P-33: Сигнал запускає P-31, повторний сигнал зупиняє цикл.
  • P-34: Після увімкнення реле спрацьовує через A секунд, вимикається через B секунд.
  • P-35: Сигнал після затримки A секунд увімкнув реле, вимикається через B секунд.
  • P-36: Сигнал довше A секунд увімкнув реле, вимикається через B секунд, зникнення сигналу скидає таймер.
  • P-37: Сигнал увімкнув реле на A секунд, зупинка на B секунд; тригер під час A+B не діє.
  • P-38: Сигнал увімкнув реле на A секунд, зупинка на B секунд, повторне увімкнення на A секунд.
  • P-41: Без сигналу реле працює після затримки A секунд.
  • P-42: Сигнал зник, реле працює після затримки A секунд, зупиняється через B секунд.
  • P-43: Сигнал зник, реле працює після A секунд, зупиняється через B секунд.
  • P-44: Сигнал довше A разів увімкнув реле на B секунд.
  • P-45: Після увімкнення реле 1 працює A секунд, реле 2 — B секунд.
  • P-46: Сигнал 1: реле 1 працює після A секунд, реле 2 — 2 секунди.
  • P-47: Сигнал 1: реле 1 працює A секунд, потім реле 2; через 2 секунди обидва вимикаються.
  • P-48: Після увімкнення реле 1 працює A секунд, пауза B секунд, реле 2 працює C секунд, пауза D секунд.

Опис налаштування кнопок:

  • Увімкнення: дисплей показує "_", режим очікування.
  • Перше натискання K1 (довше 1 с): дисплей P-11; K2 регулює основний режим, K3/K4 — функцію.
  • Друге натискання K1: дисплей A00x; K2/K3 регулюють час A, K4 — десяткову точку (одиниці часу).
  • Третє натискання K1: дисплей b00x; K2/K3 регулюють час B, K4 — десяткову точку.
  • Четверте натискання K1: дисплей C00x; K2/K3 регулюють час C, K4 — десяткову точку.
  • П’яте натискання K1: дисплей d00x; K2/K3 регулюють час D, K4 — десяткову точку.
  • Шосте натискання K1: дисплей "_", налаштування завершено, режим очікування.
  • У режимі очікування натискання K4: увімкнення/вимкнення дисплея, перехід у низькоспоживчий режим.
