Опис

Реле часу GRT8-EC з двома функціями затримки призначене для керування електричними ланцюгами в промисловому обладнанні, системах освітлення, вентиляції та опалення. Підтримує налаштування затримки ввімкнення та вимкнення в діапазоні від 0,1 секунди до 10 днів.

Технічні характеристики

• Вхідна напруга: AC230V або AC/DC24V.
• Комутована напруга: до AC250V/DC24V.
• Максимальний струм: 10А
• Діапазон часу: 0,1 секунди – 10 днів (8 діапазонів).
• Налаштування часу: потенціометром.

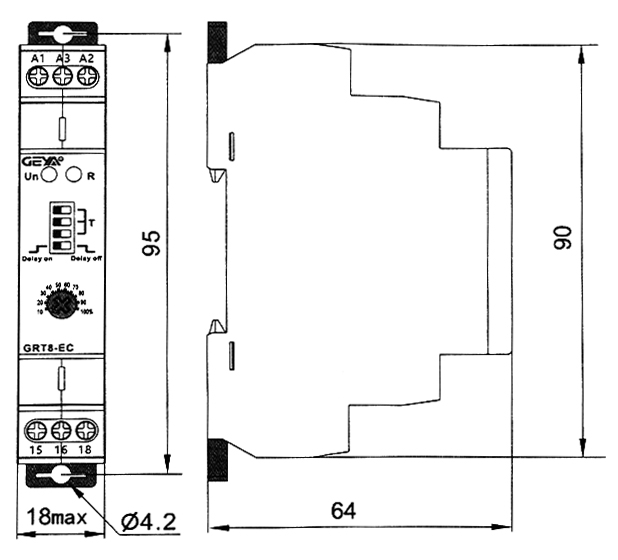

• Розміри: 95×64×18 мм.
• Монтаж: на DIN-рейку (18 мм).

Функціонал

• Затримка ввімкнення (Delay On).
• Затримка вимкнення (Delay Off).
• Просте налаштування діапазону часу та режиму через панель.
• Застосування: системи освітлення, мотори, вентилятори та опалювальне обладнання.

Підключення та налаштування

• Живлення AC230V - клеми А1-А2
• Живлення AC/DC24V - клеми А1-А3

• Вхід перемикача - клема 15, NC - клема 16, NO - клема 18
• Діапазон часу вибирається трьома перемикачами T, відповідно до схеми на реле. Конкретний час встановлюється потенціометром у відсотках від верхнього порогу заданого діапазону.
• Четвертий перемикач вибирає режим: затримка увімкнення чи затримка вимкнення
  В режимі затримки увімкнення реле спрацює через заданий час після подачі живлення.
  У режими затримки вимкнення реле спрацює одразу після подачі живлення, а через заданий час перейде в початкове положення.
