Опис

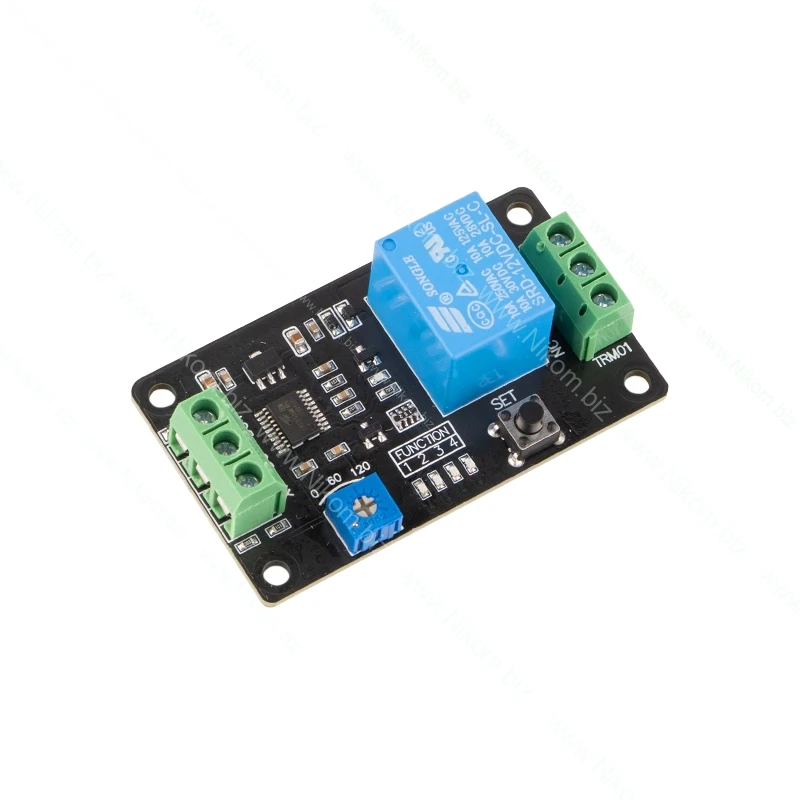

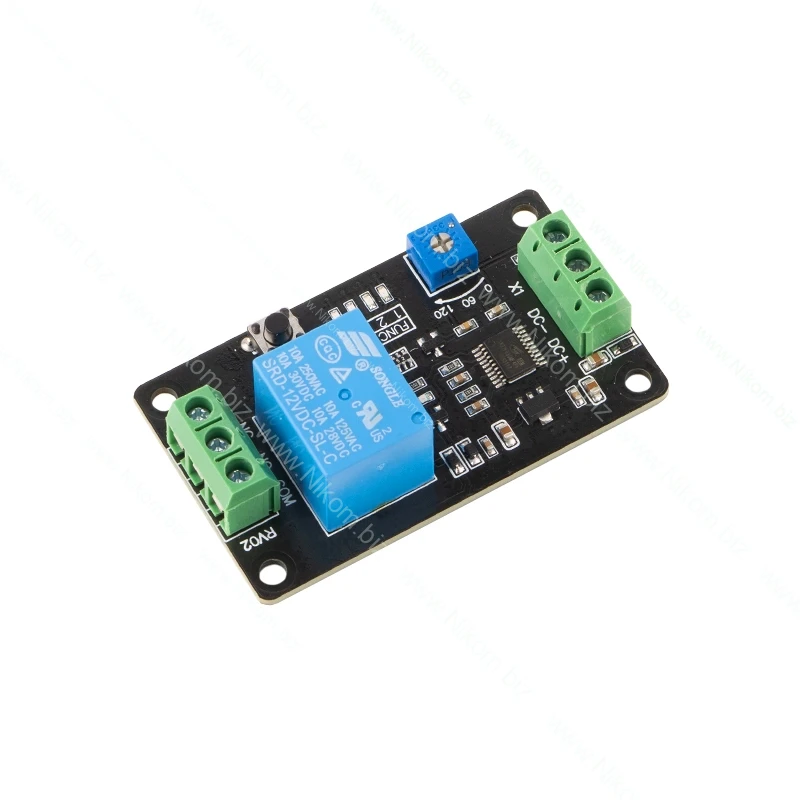

Модуль TRM01 – це пристрій для керування затримкою замикання та розмикання реле. Підходить для використання у різних схемах автоматизації, де потрібна функція часової затримки. Має 4 режими роботи та можливість налаштування часу затримки від 1 до 120 секунд.

Режими

• Режим 1: Затримка увімкнення. Після подачі сигналу X1 реле включається із затримкою T1.
• Режим 2: Затримка вимкнення. Після подачі сигналу X1 реле вимикається із затримкою T1.
• Режим 3: Автоматичне блокування. При подачі сигналу X1 реле працює циклічно.
• Режим 4: Затримка запуску. Реле активується при зникненні сигналу X1, а потім вимикається із затримкою T1.

Характеристики

• Робоча напруга: 12В (допуск ±10%);
• Робочий струм:  ≤35мА;
• Температура роботи: -20°C ~ 60°C (екстремальні умови: -30°C ~ 70°C);
• Максимальне навантаження: 10А/250VAC/30VDC;

Підключення

Вхідні сигнали та живлення:

• DC+: позитивний полюс живлення.
• DC-: негативний полюс живлення.
• X1: вхід сигналу.

Виходи реле:

• COM: загальний вихід реле.
• NO: нормально відкритий контакт.
• NC: нормально закритий контакт.
