Опис

Даний модуль використовуеться для реалізації затримки активації електромагнітного реле і мае наступні особливості:

• автоматичне скидання при підключенні живлення;
• регульований діапазон часу затримки приблизно від 10 секунд до 24 годин;
• широкий діапазон вхідної напруги: 3,3 - 18 В;
• вихідний струм і напруга:
  • 3 В 300 мА;
  • 5 В 200 мА;
  • 9 В 100 мА;
  • 12 В 80 мА;
• робочий струм модуля менше 1 мА;
• може безпосередньо керувати реле на 3 В, 5 В, 12 В.

Налаштування затримки спрацювання

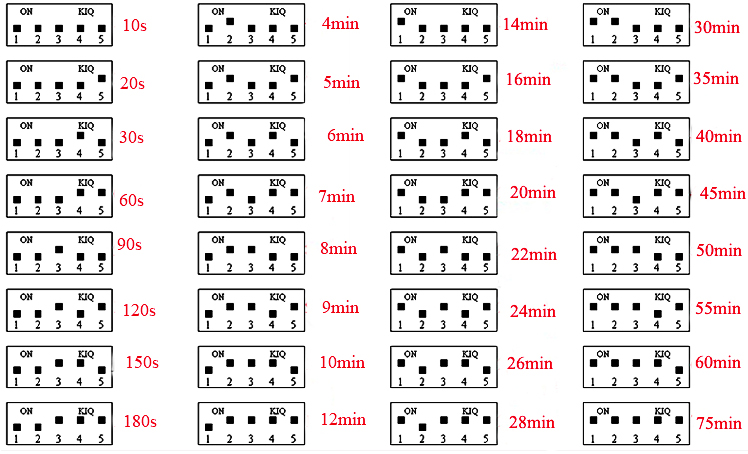

Для налаштування затримки в діапазоні 10 секунд - 75 хвилин необхідно закоротити перемичку М на платі модуля (не закорочено за замовчанням)

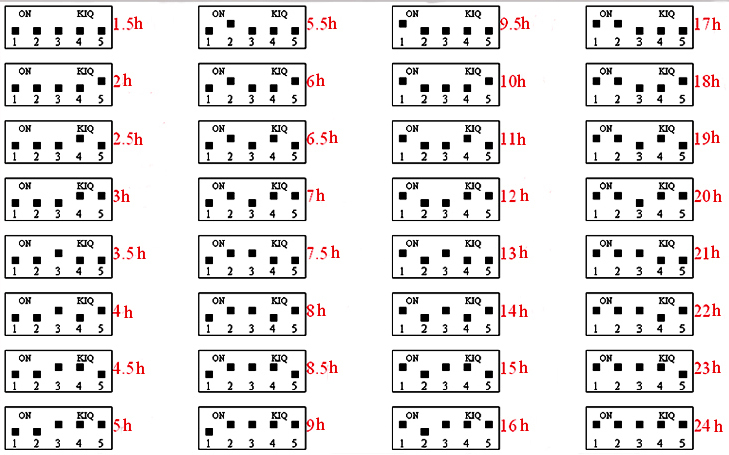

Для налаштування затримки в діапазоні 1,5 години - 24 години перемичка М має бути не закороченою (не закорочено за замовчанням)

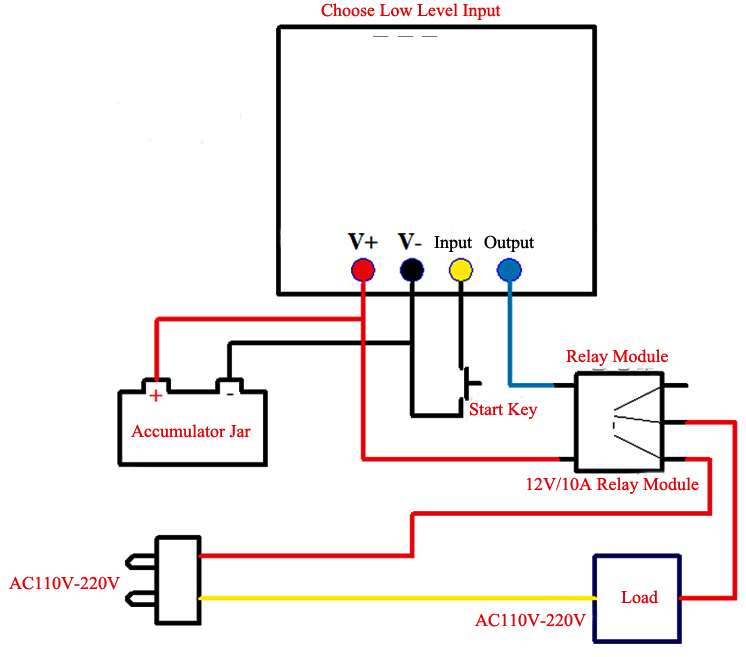

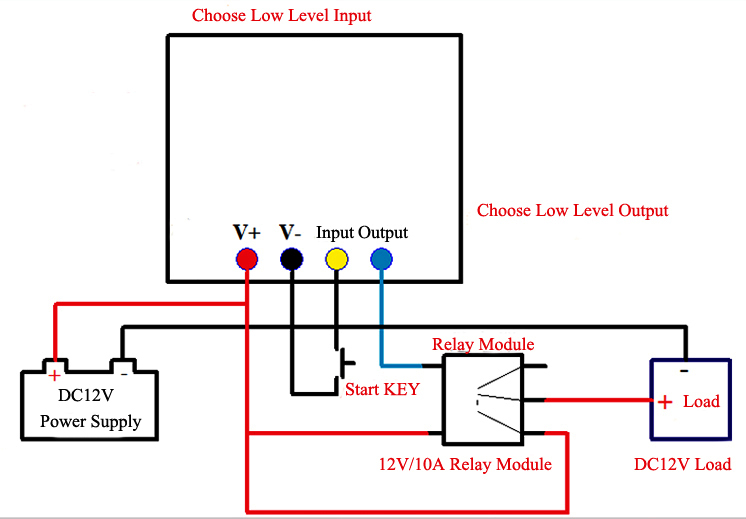

Підключення модуля
