Опис

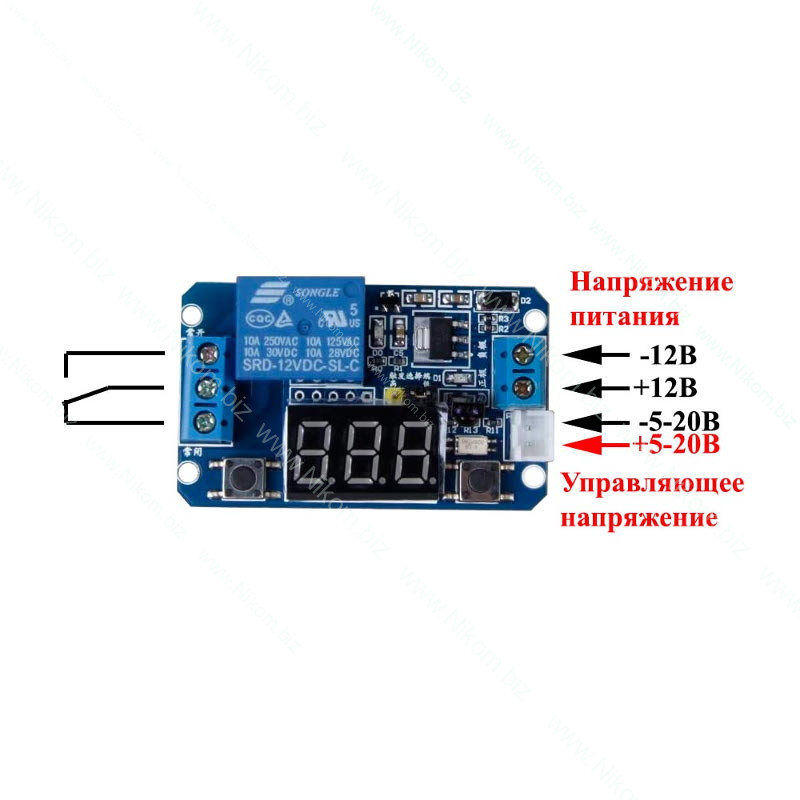

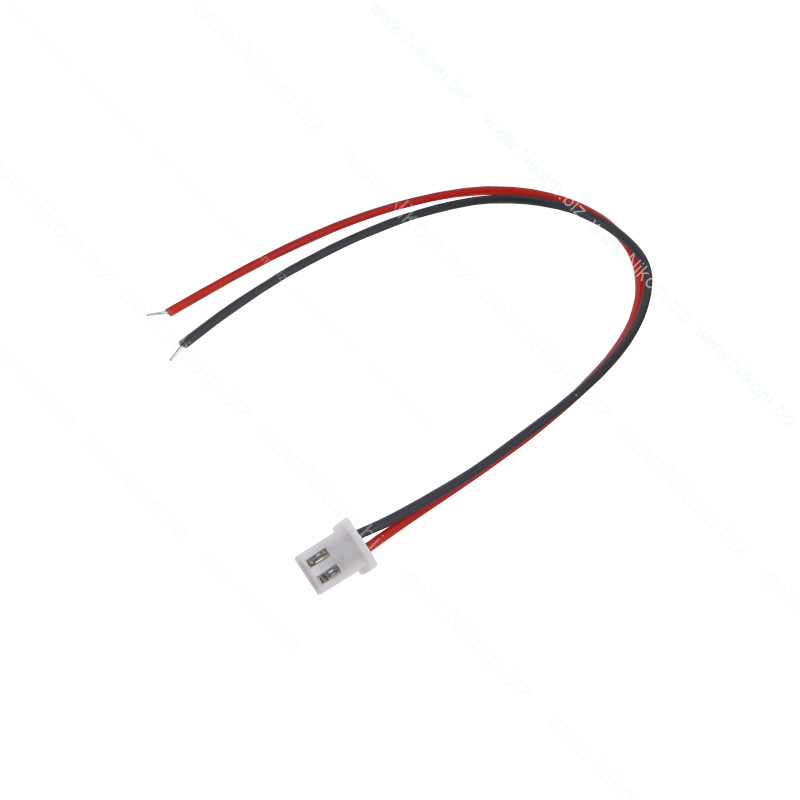

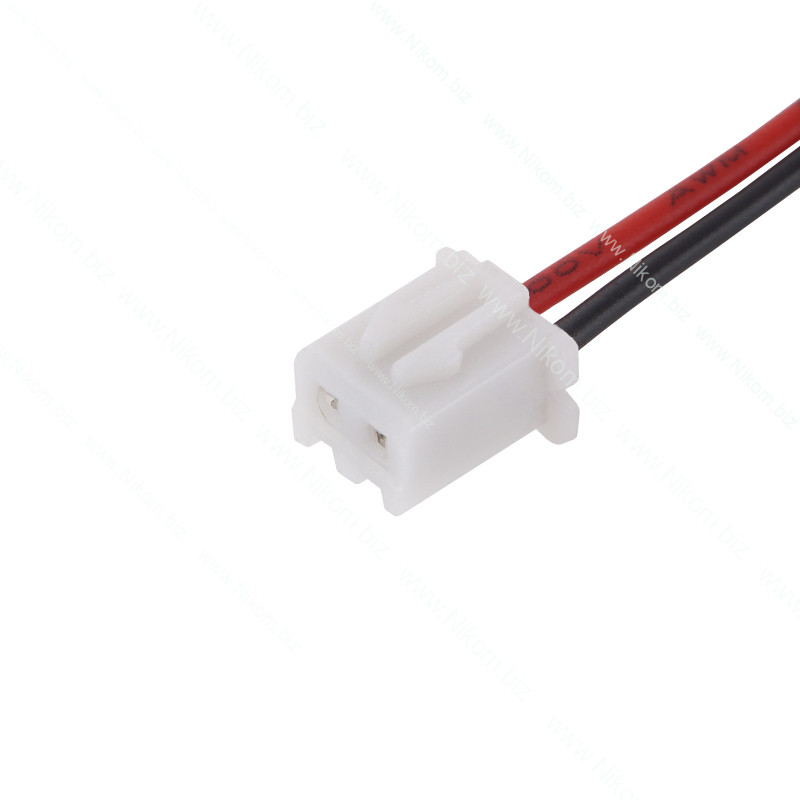

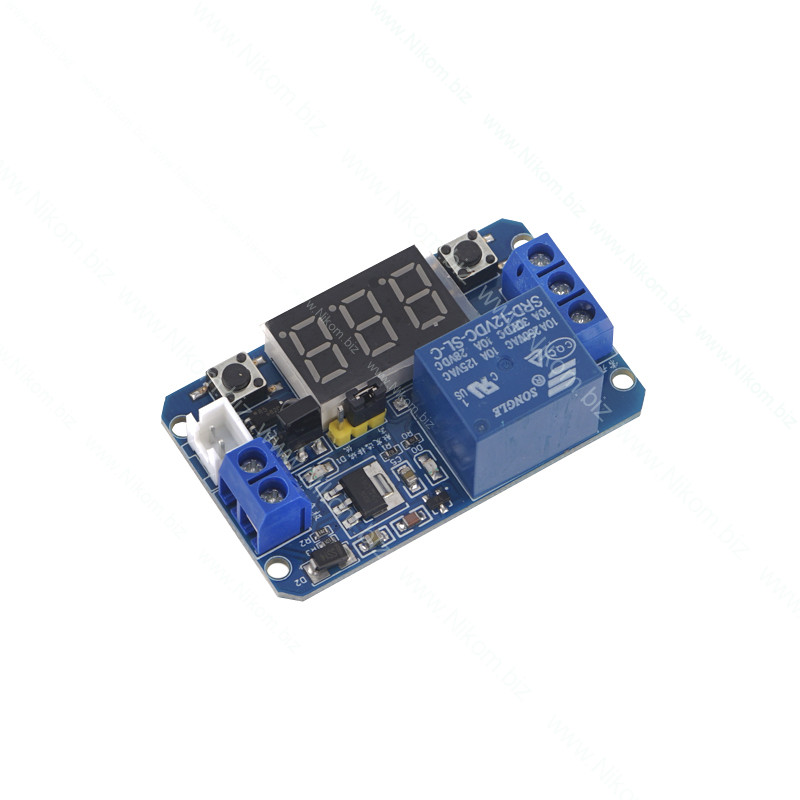

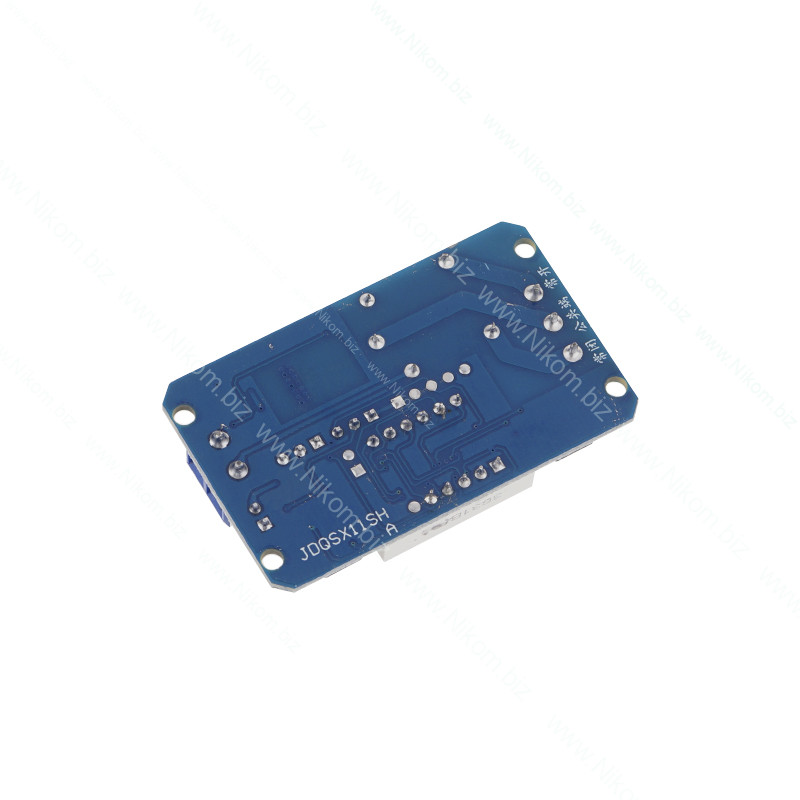

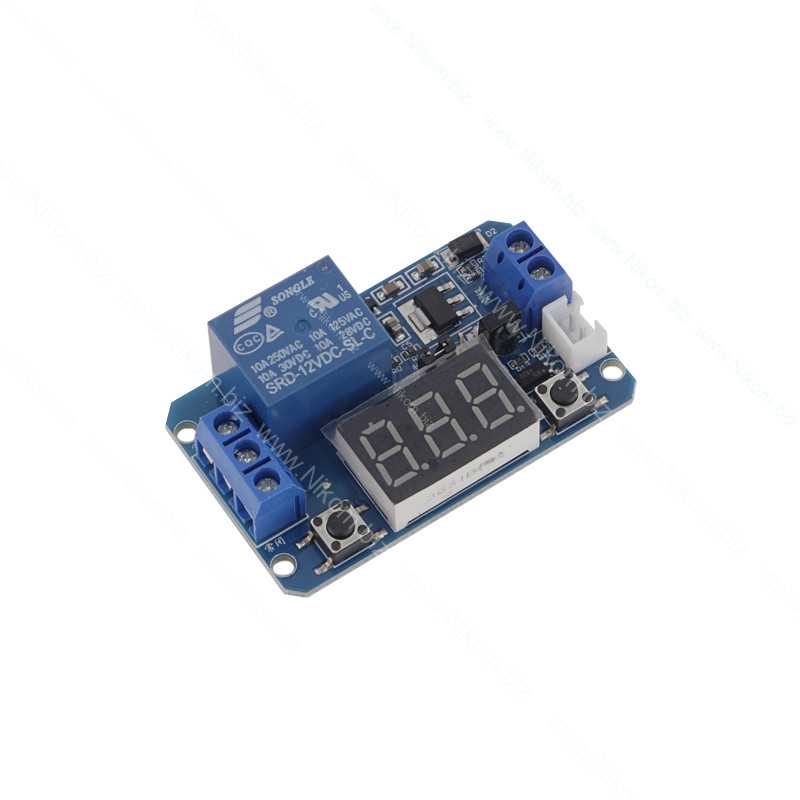

Модуль призначений для витримки часових інтервалів у діапазоні 0-999 мілісекунд, 0-999 секунд, 0-999 хвилин або 0-999 годин. Має 8 режимів роботи, що реалізують практично будь-які необхідні варіанти роботи. Старт відліку може здійснюватися як з пульта дистанційного керування, так і подачею зовнішнього імпульсу напругою 5 - 20 В.

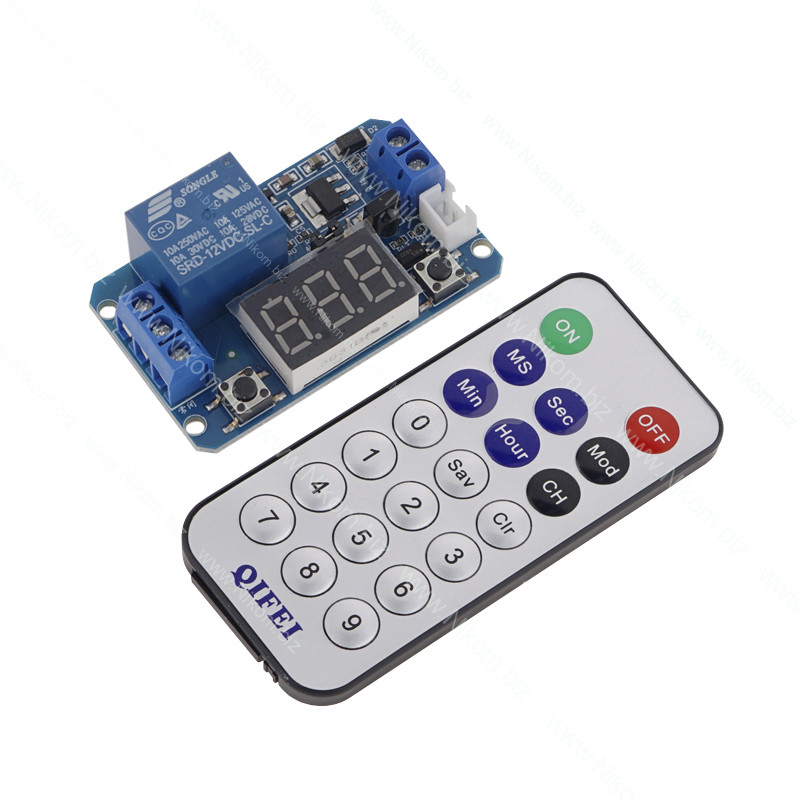

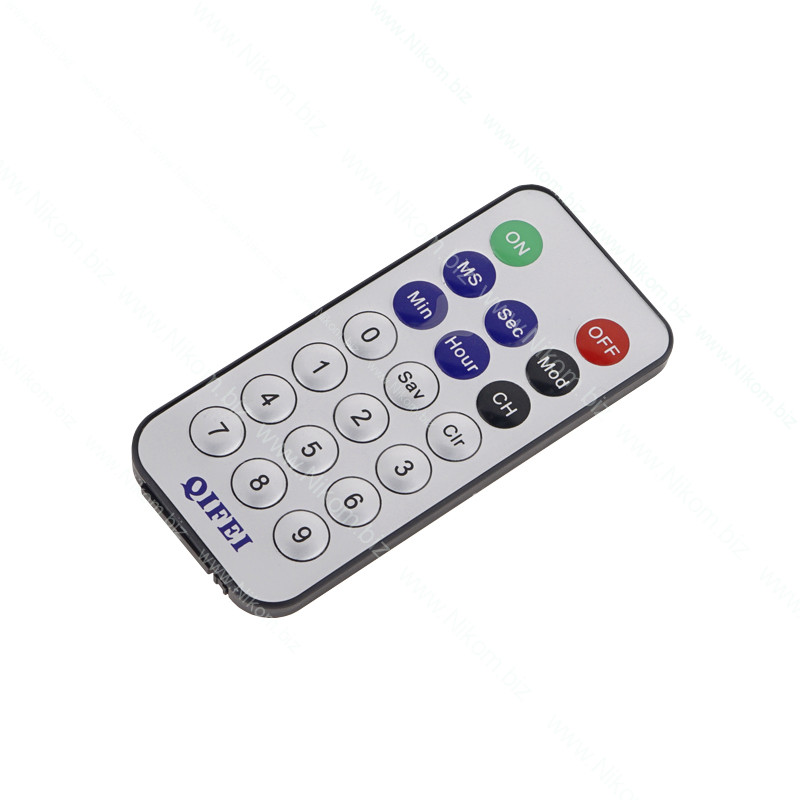

Режими роботи вибираються послідовним натисканням кнопки "Mod" на пульті дистанційного керування і можуть приймати значення від 0 до 7.

Кнопка зліва служить для вимкнення пульта дистанційного керування. Кнопка справа призначена для гасіння дисплея за потреби.

Алгоритм роботи

• Натискаючи послідовно кнопку "Mod", виберіть потрібний режим роботи. Встановивши потрібне значення, зачекайте 2-3 секунди, модуль відмигає "---" збереже значення і повернеться у вихідний стан.
• Встановіть потрібний час відліку за допомогою цифрових клавіш і натисніть кнопку "Sav" для збереження. Для режимів з відліком двох тимчасових інтервалів введіть значення першого таймера, потім другого таймера, потім натисніть кнопку "Sav". Наприклад, введемо 6 секунд для першого таймера та 21 секунду для другого. "0", "0", "6", "0", "2", "1", "Sav".
• Виберіть одиниці відліку часу: "MS" - мілісекунди, "Sec" - секунди, "Min" - хвилини, "Hour" - години.
• Почніть відлік, натиснувши клавішу "ON" на пульті дистанційного керування або подавши стартовий імпульс на вхід. Зауважте, що при старті з пульта відлік починається з моменту натискання кнопки, а при подачі зовнішнього сигналу при перепаді з високої на низький рівень напруги.

Режими роботи

• Режим 0 - за сигналом старт або під час подачі живлення включається реле, відраховується інтервал часу, реле вимикається.
• Режим 1 - за сигналом старт або подачі живлення відраховується інтервал часу та вмикається реле.
• Режим 2 - по сигналу старт включається реле, відраховується інтервал часу, реле вимикається. При подачі живлення пристрій не стартує і знаходиться в режимі реле вимкнено.
• Режим 3 - по сигналу старт відраховується інтервал часу та вмикається реле. При подачі живлення пристрій не стартує і знаходиться в режимі реле вимкнено.
• Режим 4 - за сигналом старт або під час подачі живлення включається реле, відраховується перший інтервал часу, реле вимикається, відраховується другий інтервал часу, цикл повторюється нескінченно.
• Режим 5 - за сигналом старт або при подачі живлення відраховується перший інтервал часу, після чого вмикається реле, відраховується другий інтервал часу, реле вимикається та цикл повторюється нескінченно.
• Режим 6 - сигналу старт включається реле, відраховується перший інтервал часу, реле вимикається, відраховується другий інтервал часу, цикл повторюється нескінченно. При подачі живлення пристрій не стартує і знаходиться в режимі реле вимкнено.
• Режим 7 - сигналу старт відраховується перший інтервал часу, після чого включається реле, відраховується другий інтервал часу, реле вимикається і цикл повторюється нескінченно. При подачі живлення пристрій не стартує і знаходиться в режимі реле вимкнено.

Технічні характеристики

• напруга живлення: 12 В;
• струм комутації: до 10 А;
• струм споживання: до 100 мА;
• керуючий імпульс: 5-20 В;
• габаритний розмір: 56х34х14 мм.
