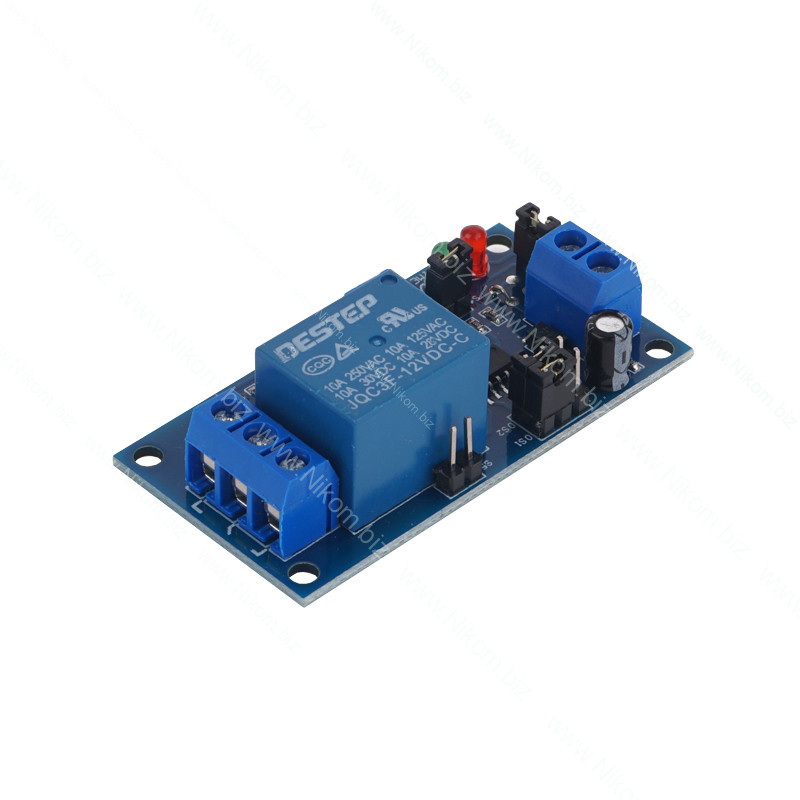

Модуль реле часу з затримкою
10а, Uп=12В, затримка 8, максимум одну годину, мінімум 0,13 с
118 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

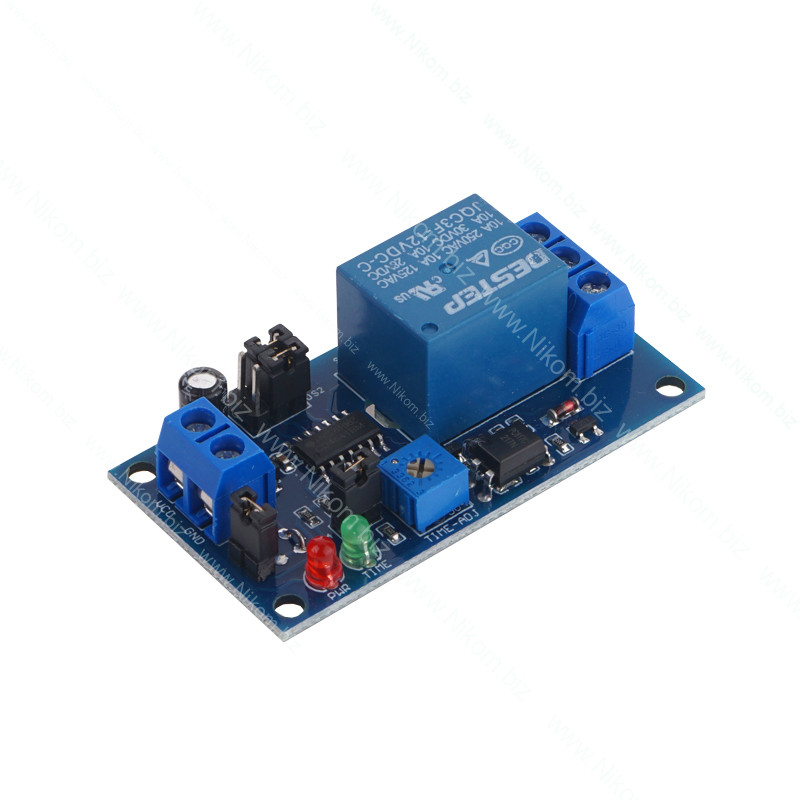

Цей модуль виконує функцію реле із затримкою вимкнення. Для регулювання часу затримки використовується підстроювальний резистор та три джампери (S1, S2, S4), встановлений на платі. Спрацьовування реле відбувається при замиканні пари розташованих поруч колодки живлення контактів (Trigger Delay на малюнку). Після спрацьовування реле буде замкнуто протягом виставленого джамперами і резистором часу, після чого розімкнеться.
| Вибір тимчасового проміжку | |||
| S1 | S2 | S4 розімкнуто | S4 замкнуті |
| 0 | 1 | 0,13..11,3 с | 1,5..14,5 |
| 1 | 0 | 0,5..5,2 с | 6..58 з |
| 0 | 0 | 4,4..42 | 48..463 з |
| 1 | 1 | 38..340 | 389..3700 з |
Після вибору тимчасового проміжку час встановлюється за допомогою встановленого на платі резистора.
При замиканні пари контактів S5 позитивний полюс входу живлення модуля (Vcc) буде закорочені із загальним контактом реле.
Технічні характеристики
- напруга живлення 12В;
- керуюча напруга реле 12В;
- комутований струм до 10A;
- максимальна напруга, що комутується: 250 В;
- розмір 57х30х18 мм.
