Опис

Модуль Tiny RTC можна використовувати для синхронізованого запису інформації, її зберігання та зчитування на пам'ять EEPROM. Синхронізація збору інформації здійснюється за вбудованим таймером.

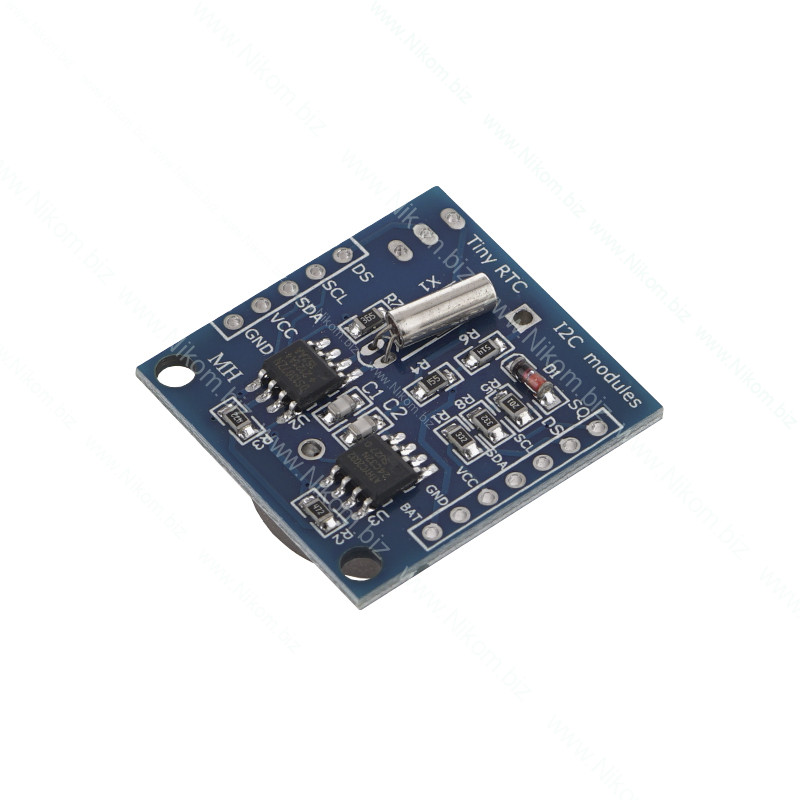

Даний модуль зібраний на двох мікросхемах: DS1307 (годинник-календар реального часу) та EEPROM пам'ять 24C32 об'ємом 32 кбіт (зберігає дані при відключенні живлення). На платі також є отвори для установки мікросхеми DS18B20 (датчик температури). Мікросхеми DS1307 та 24C32 працюють за інтерфейсом I ² C, DS18B20 – за інтерфейсом 1-Wire.

Можливість відключення до Arduino та інших сумісних пристроїв.

Основні характеристики

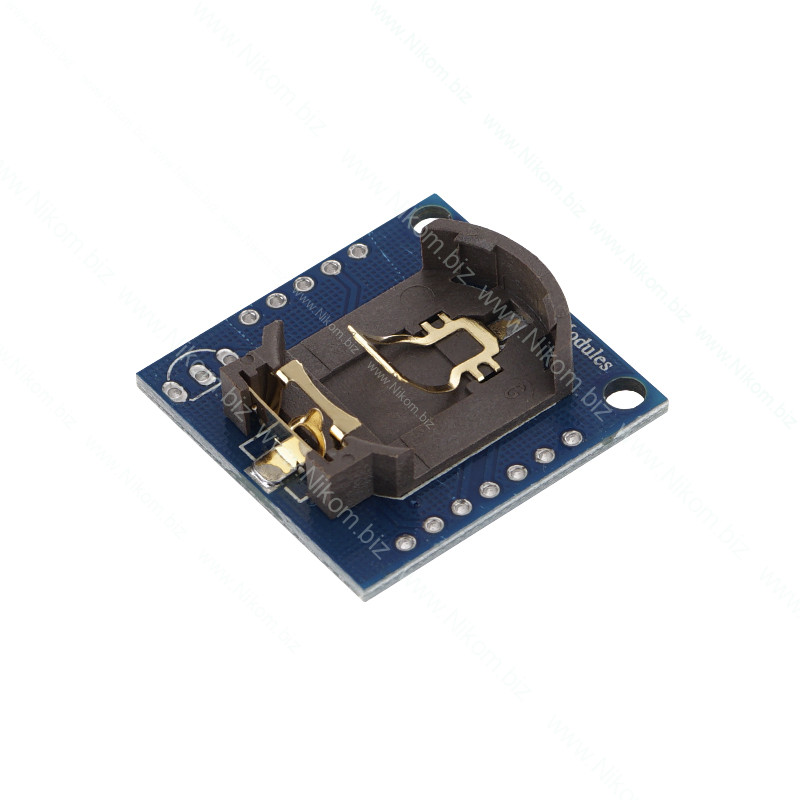

• Годинник реального часу (RTC) з батареєю - годинник вважає секунди, хвилини, години, день, місяць і рік з урахуванням високосних років до 2100 року. Безперервність відліку реального часу дозволяє здійснити автономна батарея, живлення з якою відбувається, якщо відключається зовнішнє джерело живлення.
• 2-х провідний послідовний інтерфейс;
• Автоматичне визначення відключення основного джерела живлення та підключення резервного;
• 24-х годинний та 12-ти годинний режим;
• Вихід стабільної частоти SQ 1 Hz, 4096 Hz, 8192 Hz, 32768 Hz;
• Напруга живлення "VCC" 4,5V ... 5,3V;
• Напруга батарейки 2,2V ... 3,5V - струм споживання від лінії "VCC" (i2c пасивний) 200-300 μA;
• Струм споживання від батарейки (годинник йде): 200-500 nA;
• Поріг перемикання на батарею 3,8 V;
• Розмір модуля 27х28 мм;
• Робоча температура від 0 ° C до + 50 ° C;

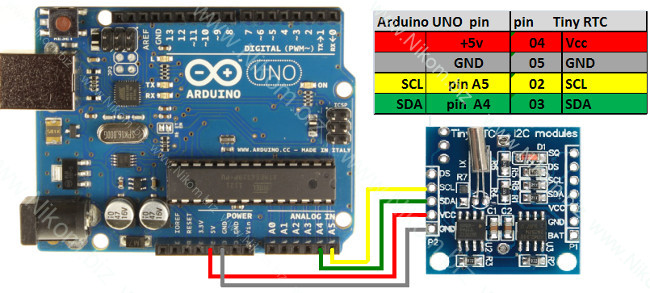

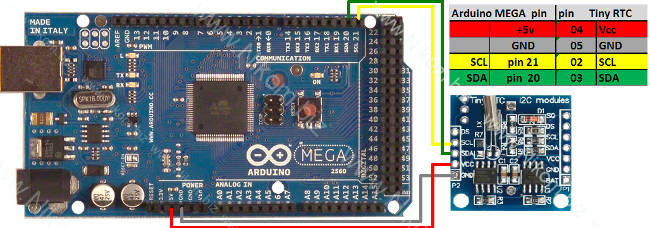

Особливості підключення

• BAT Вихід 75% напруги батареї для зовнішнього контролю;
• GND Загальний (мінус живлення);
• VCC Плюс живлення 4,5V ... 5,3V;
• SDA i2c DATA – вхід/вихід даних;
• SCL i2c CLOCK - бітне тактування;
• DS вхід/вихід додаткової DS18b20;
• SQ вихід імпульсів 1Hz ... 32768Hz;
