Опис

Цей пристрій є двоканальним модулем реле, керованим пультом дистанційного керування на частоті 433 МГц. Пристрій має 4 керованих канали і працює від постійної напруги 12 В. Підтримується підключення декількох пультів

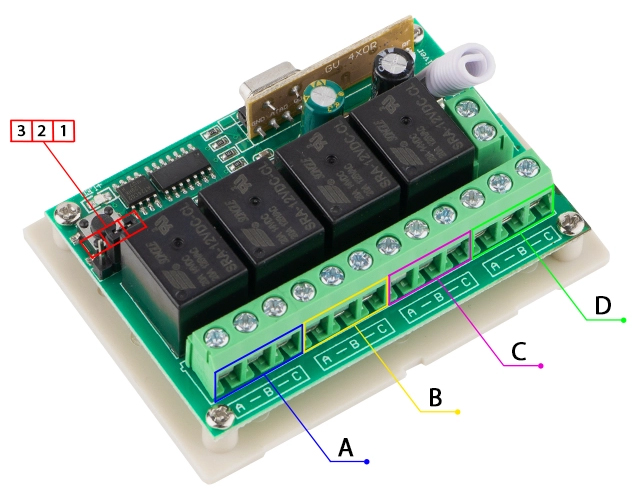

Підключення пристрою

• "-": негативний полюс живлення, GND;
• "+": позитивний полюс живлення, DC 12V;
• A: нормально відкритий контакт каналу;
• B: загальний контакт каналу;
• C: нормально закритий контакт каналу;

Пристрій може працювати в 3 режимах, вибір режиму здійснюється за допомогою встановленого на плату джампера.

• Миттєвий //джампер відсутній//: поки кнопка натиснута, відповідний канал працює/увімкнений. Відпускання кнопки припиняє роботу/вимикає.
• Фіксований //джампер 1-2//: одне натискання кнопки вмикає відповідний канал; повторне натискання тієї ж кнопки вимикає його.
• Блокування //джампер 2-3//: одне натискання кнопки вмикає відповідний канал; натискання іншої кнопки вимикає його і одночасно вмикає інший відповідний канал.

Для прив'язки пульта потрібно один раз натиснути кнопку "Learn" потім натиснути будь-яку кнопку на пульті дистанційного керування. Індикатор на приймачі тричі блимне сигналізуючи про виконання.

Для очищення прив'зки всіх пультів потрібно один раз натиснути кнопку "Learn" потім натиснути і тримати кнопку "Learn" до тих пір поки не засвітиться індикатор

Технічні характеристики

• напруга живлення модуля: DC 12 В;
• кількість каналів: 4;
• навантаження на канал: 20А/125VAC/14VDC;
• робоча частота: 433 МГц;
• габаритний розмір: 75х55х29мм.
