АкціїМодуль 4 реле 12V
4 канали по 12 для керування силовими навантаженнями
на складі 12 шт.
в магазині 2 шт.
код: A530021
China
China
Модуль 4 реле 12V
4 канали по 12 для керування силовими навантаженнями
158 грн.
код:
| Параметр | Значення |
|---|---|
| Габаритний розмір | мм |
| Кількість каналів | 4 |
| Максимальна комутована напруга | 250 Вольт |
| Максимальний комутований струм | 10 Ампер |
| Напруга керування реле | 12 Вольт |
| Тип реле | Електромагнітне |
Опис

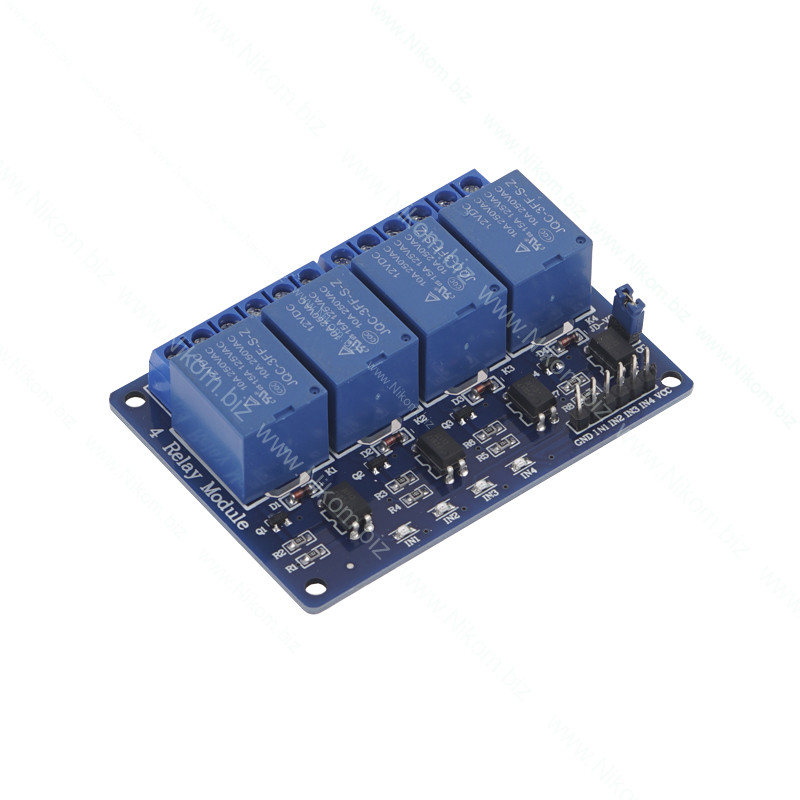

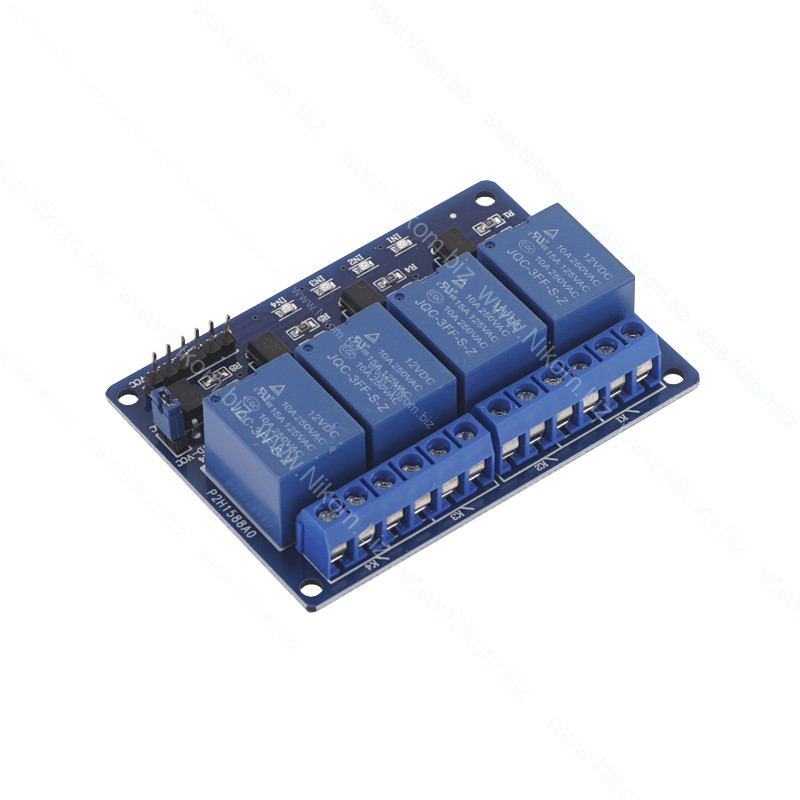

Даний чотириканальний релейний модуль призначений для керування силовими навантаженнями ( чотирма ) за допомогою Arduino або інших контролерів. Релейний модуль має два інтерфейси – для підключення керуючого мікроконтролера та для підключення керованих приладів до реле. Для підключення релейного модуля до керуючого пристрою використовується 6-контактний конектор. Контакти GND і VCC для підключення напруги живлення 12В, виводи IN1-IN4 для підключення керуючого сигналу. Для підключення навантаження до реле на платі присутні 12 гвинтових контактів, по 3 на кожне реле.
Особливості роботи
Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити живлення 12В до виводів Vcc і Gnd модуля. Після чого до керуючих виводів IN1-IN4 релейного модуля можна підключати мікроконтролер, комп'ютер або інший керуючий пристрій та приступати до роботи. Живлення релейного модуля може здійснюватись виключно від зовнішніх джерел живлення.
Технічні характеристики
- робочий струм реле: 10 – 15 мА (кожного);
- напруга живлення реле: 12;
- реле SRD-12VDC-SL-C: AC 250 В/10 А;
- розмір: 49 x 51 x 18 мм.
