АкціїМодуль реле для ESP8266(ESP-01S)
Uп = 5 VDC; для коммутирования навантаження до 10A
на складі 4 шт.
в магазині 6 шт.
код: A530015
China
China
Модуль реле для ESP8266(ESP-01S)
Uп = 5 VDC; для коммутирования навантаження до 10A
78 грн.
код:
| Параметр | Значення |
|---|---|
| Габаритний розмір | 37х26х19 мм |
| Кількість каналів | 1 |
| Максимальна комутована напруга | 250 Вольт |
| Максимальний комутований струм | 10 Ампер |
| Маса нетто | 15 грам |
| Напруга керування реле | 5 Вольт |
| Тип реле | Електромагнітне |
Опис
Цей модуль використовується в парі з модулем ESP-01S і може бути використаний для дистанційного керування різноманітними навантаженнями через мережу Wi-Fi.

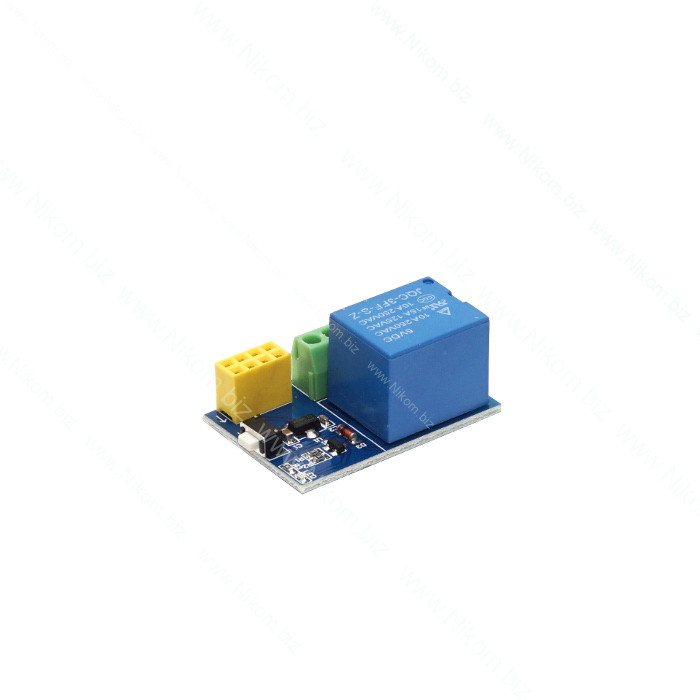

На платі модуля встановлено реле, необхідне обв'язування, клемні колодки, а також кнопка RESET.
Підключення модуля

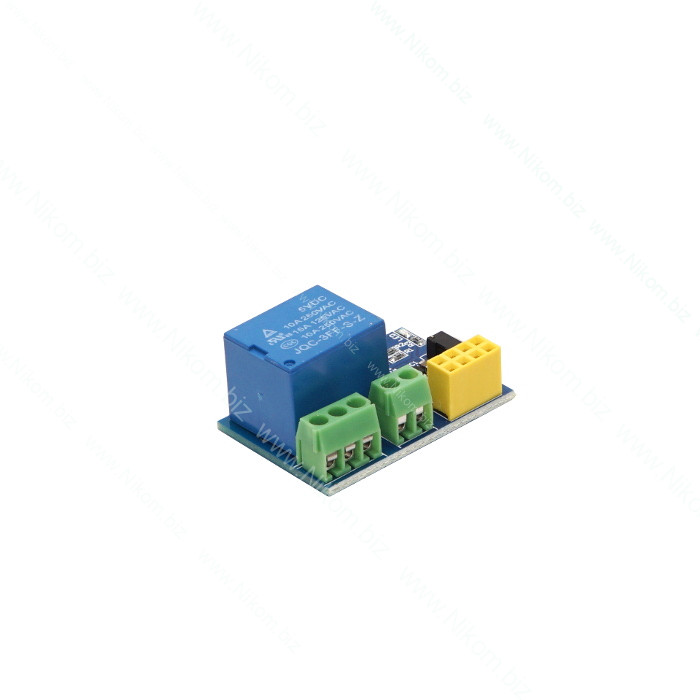

Для підключення навантаження використовується триконтактний клемник:
- NC – нормально замкнутий контакт;
- NO – нормально розімкнений контакт;
- CON – загальний контакт.
Для підключення живлення використовується двоконтактний клемник:
- 5V – позитивний полюс живлення;
- GND – загальний провід.
Для підключення модуля ESP-01S на платі встановлено роз'єм на 10 контактів.
Технічні характеристики
- напруга живлення: 5;
- максимальне комутоване навантаження: 10 А;
- габаритний розмір: 37х25хh19 мм;
- маса нетто: 14 р.
