Опис

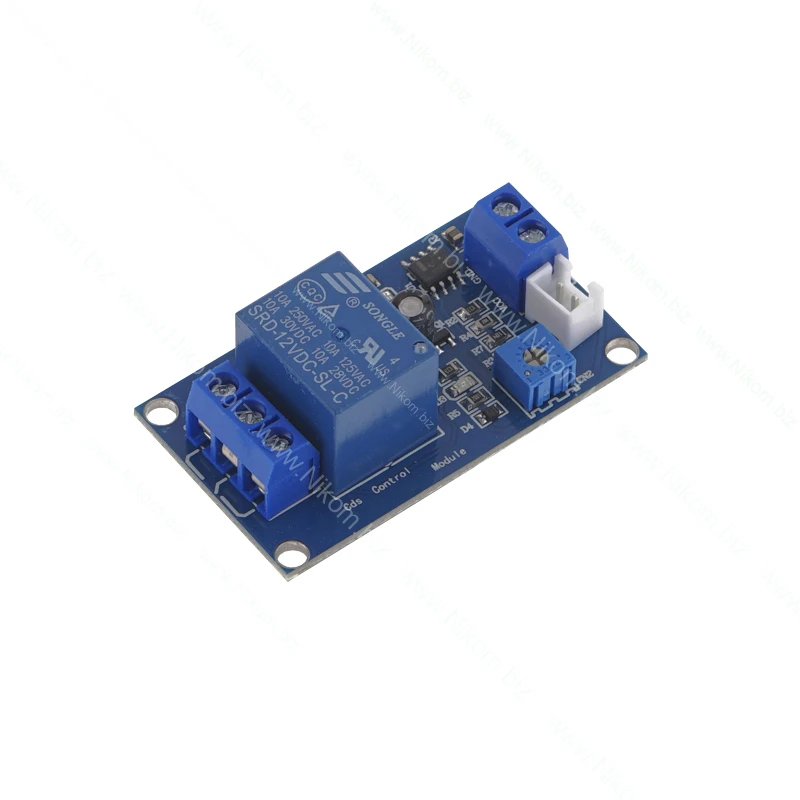

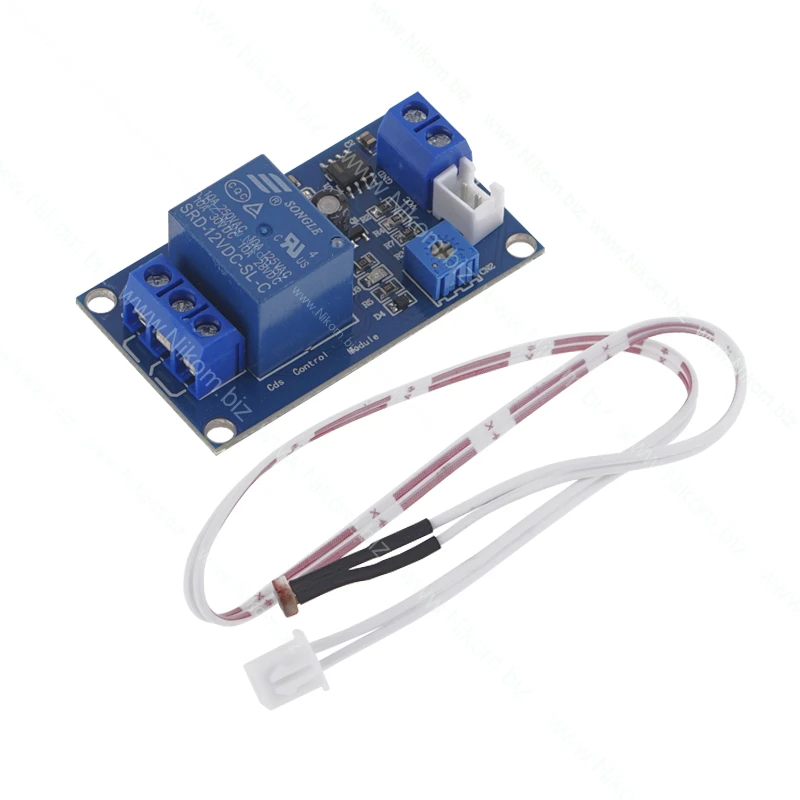

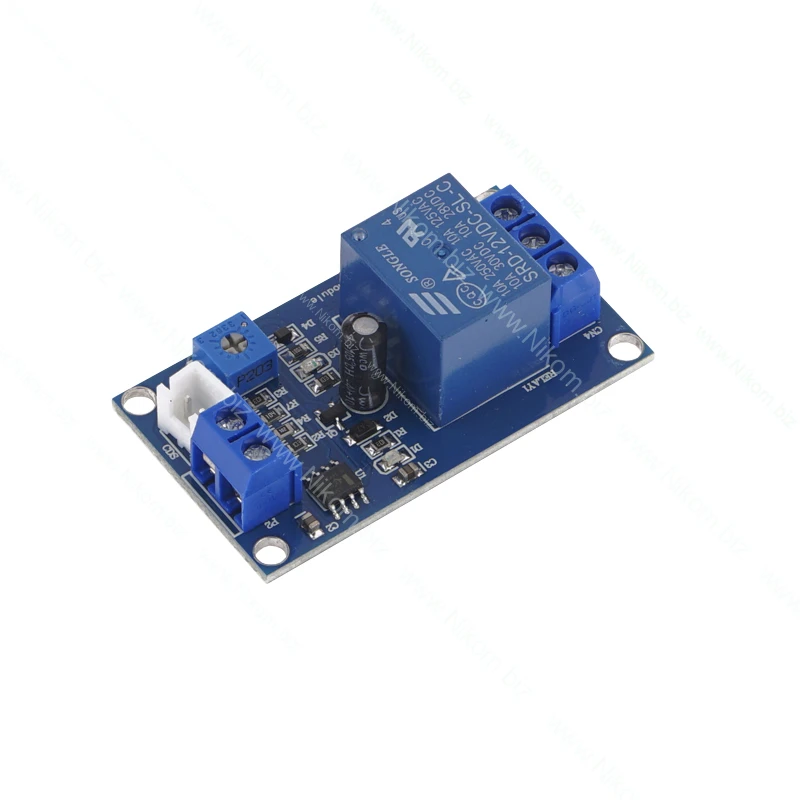

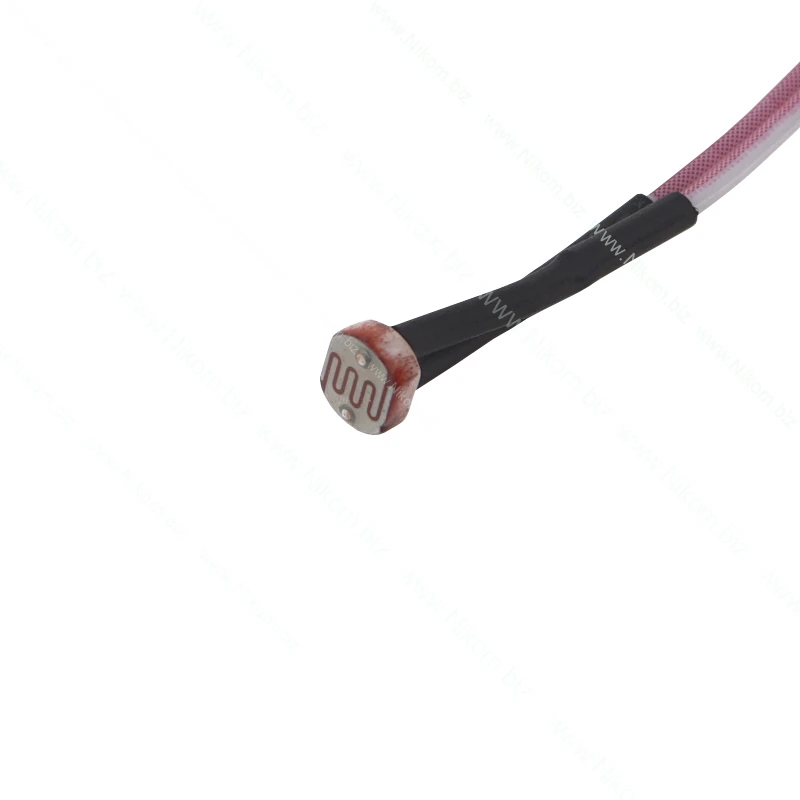

Цей модуль є модулем реле, перемикання якого відбувається за певної інтенсивності світла. Поточний рівень інтенсивності знімається за допомогою фоторезистора. Поріг спрацьовування реле можна налаштувати за допомогою підстроювального резистора, встановленого на платі модуля.

Технічні характеристики

• напруга живлення 12В DC;
• максимальний комутований струм 10А;

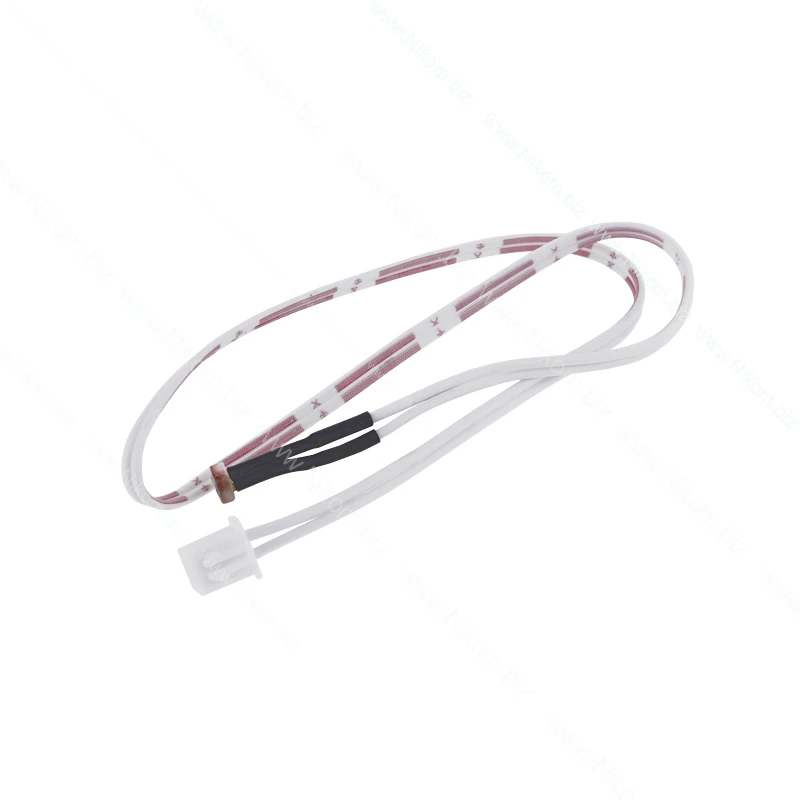

• довжина дроту датчика 300мм;
• розмір 55х30х18мм.

Особливості роботи

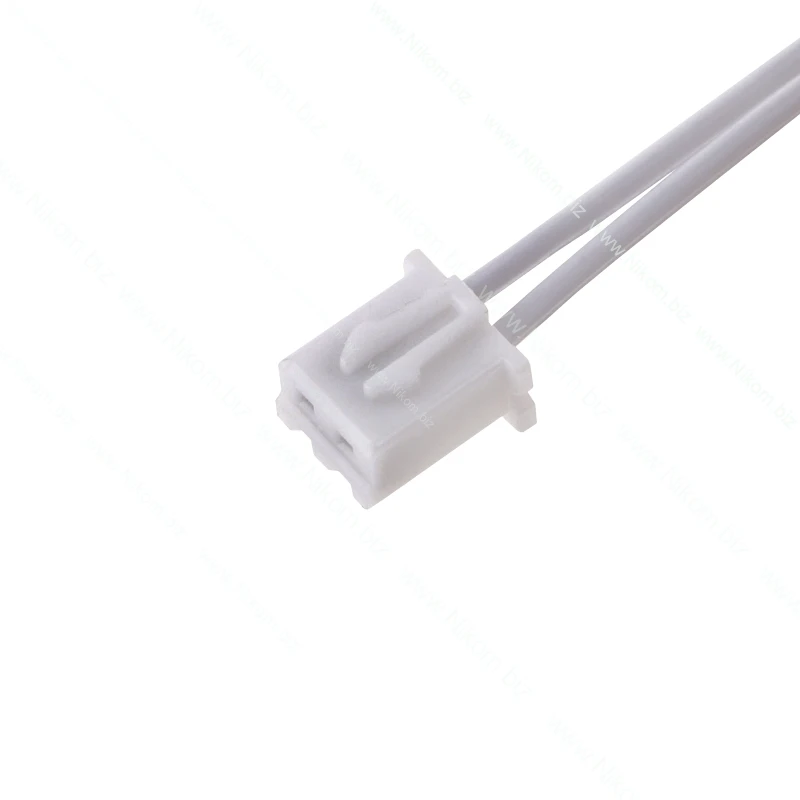

Фоторезистор підключається до модуля за допомогою виводу COS . На платі модуля є 2 клемники:

• J1: підключається живлення реле;
• J2: підключається навантаження.

Для індикації на платі присутні 2 світлодіоди:

• D1: сигналізує про живлення модуля;
• D2: спалахує при перевищенні заданого порога чутливості датчика.
