АкціїМодуль 16 реле 5V
опторазвязка, 16 каналів по 5 для управл. силовими навантаженнями під Arduino
на складі 0 шт.
в магазині 1 шт.
код: A530006

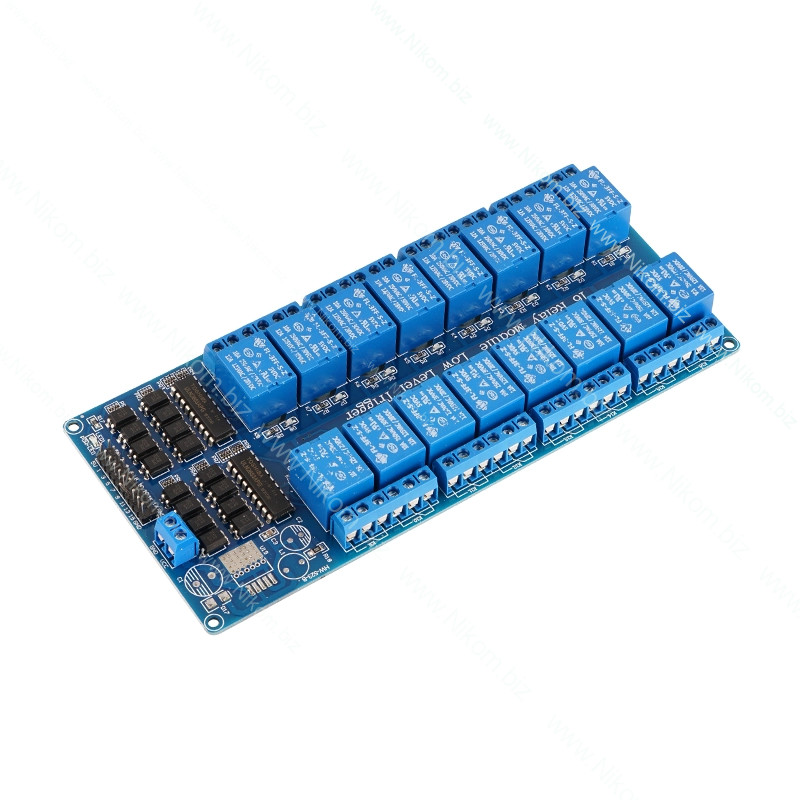

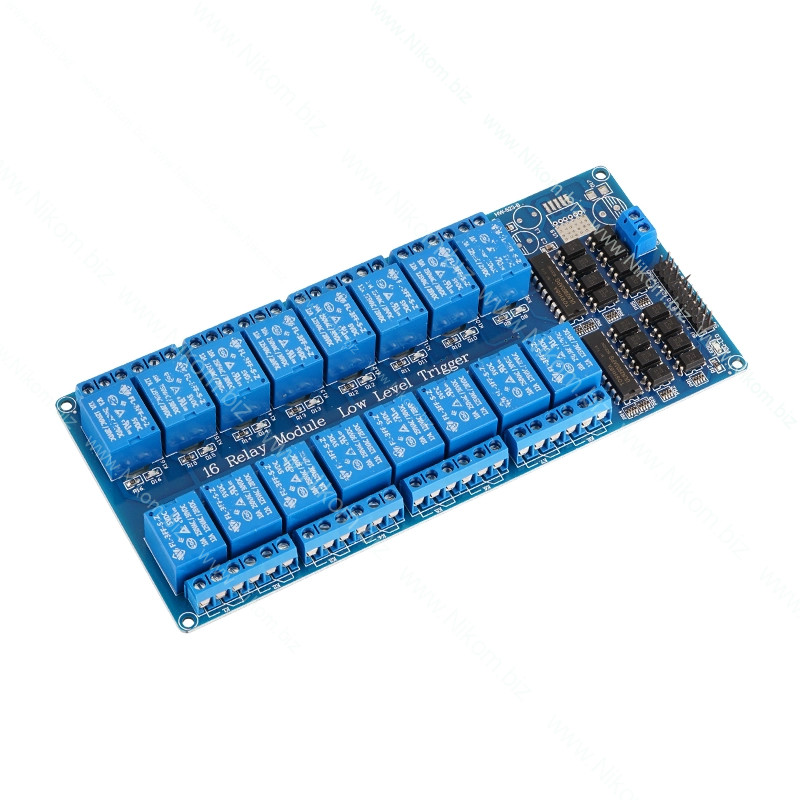

Модуль 16 реле 5V
опторазвязка, 16 каналів по 5 для управл. силовими навантаженнями під Arduino
417 грн.
код:
| Параметр | Значення |
|---|---|
| Габаритний розмір | 180х80х18 мм |
| Кількість каналів | 16 |
| Максимальна комутована напруга | 250 Вольт |
| Максимальний комутований струм | 10 Ампер |
| Маса нетто | 220 грам |
| Напруга керування реле | 5 Вольт |
| Тип реле | Електромагнітне |
Опис
Даний прилад складається з 16 реле, з живленням 5 В, і використовується для управління силовими навантаженнями, за допомогою Arduino або інших контролерів. Для зручності на модулі є світлодіоди, для індикації стану кожного реле. Для підключення навантаження до реле на платі є 48 гвинтових контактів, по 3 на кожне реле.
Особливості роботи
Для використання модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити живлення 5В виводів Vcc і Gnd модуля. Після чого до керуючих виводів IN1-IN16 релейного модуля можна підключати мікроконтролер, комп'ютер або інший керуючий пристрій та приступати до роботи. Живлення релейного модуля може здійснюватися як від керуючого контролера, так і від зовнішніх джерел живлення, однак у зв'язку з високим споживанням та великим рівнем перешкод, рекомендується використовувати додаткове джерело живлення.
Характеристики
- робочий струм реле: 10 – 15 мА (кожного);
- напруга живлення реле: 5;
- реле SRD-05VDC-SL-C: AC 250 V / 10 A;
- габаритний розмір: 180 х 80 х 18 мм;
- маса: 220 г.
