Опис

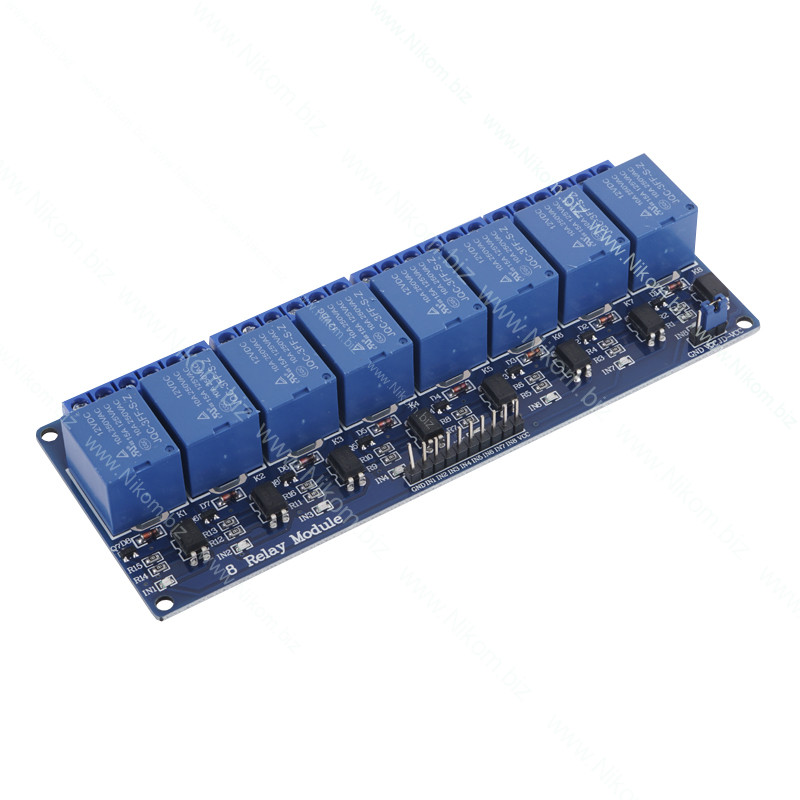

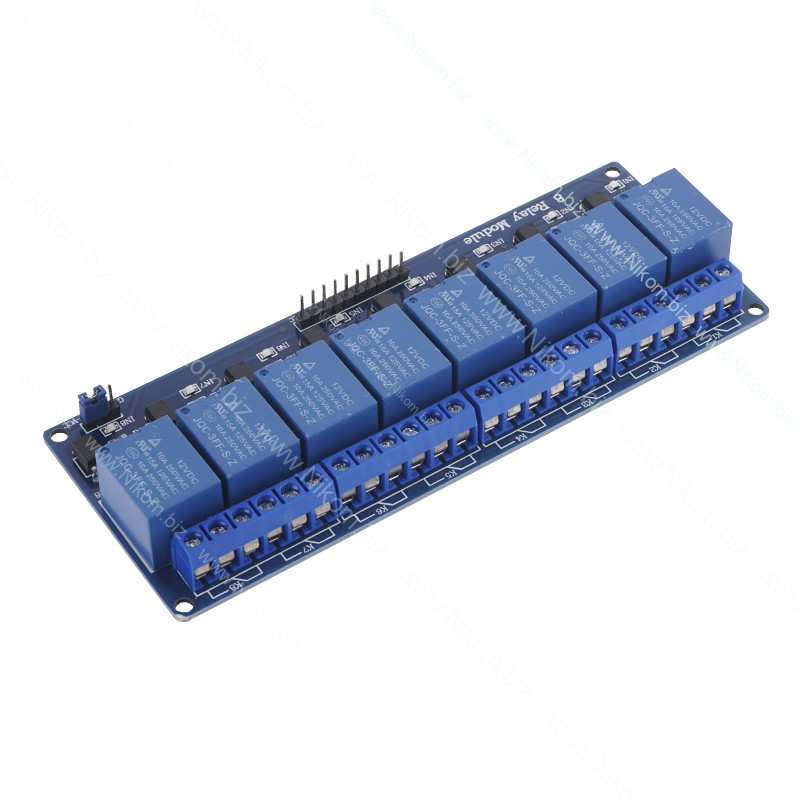

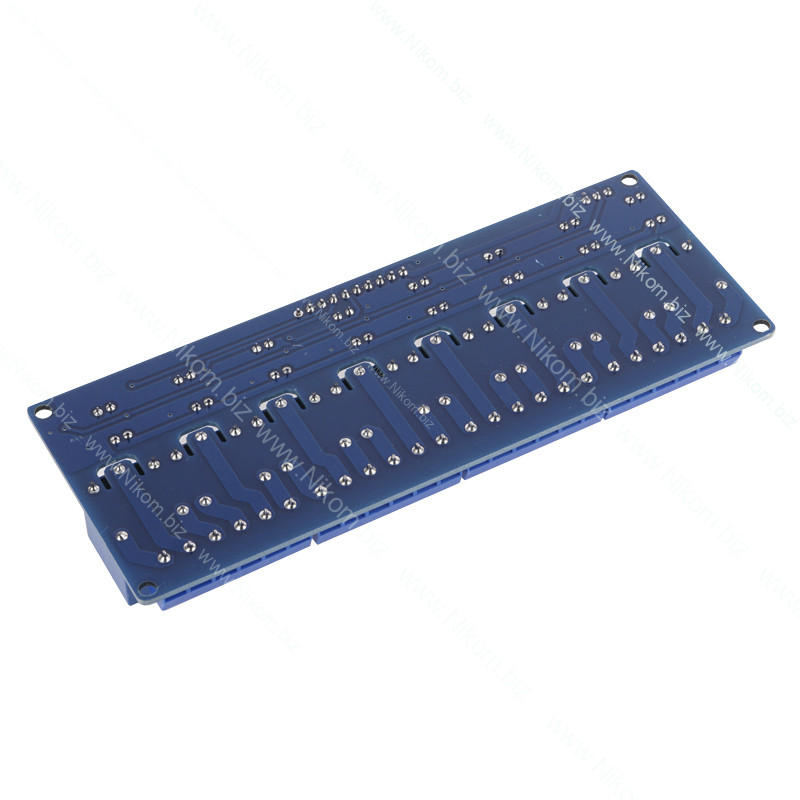

Цей восьмиканальний релейний модуль призначений для керування силовими навантаженнями (до восьми) за допомогою Arduino або інших контролерів. Для підключення навантаження до реле на платі присутні 24 гвинтові контакти, по 3 на кожне реле. Живлення релейного модуля може здійснюватись виключно від зовнішніх джерел живлення.

Особливості роботи

Для управління модулем без опторозв'язки потрібні додаткові ключі, такі як ULN2003 для узгодження рівнів сигналів керуючих з контролера. Модуль не можна підключати до контролера безпосередньо із встановленою перемичкою вибору джерела живлення реле (JD-Vcc). При використанні опторозв'язки при знятій перемичці керувати модулем можна безпосередньо від контролера. Якщо вам потрібна повна гальванічна ізоляція, підключіть Vcc до виходу +5В на Arduino, але не підключайтеся до Gnd. Приберіть джампер Vcc до JD-Vcc. Підключіть окремі +5В до виводу "JD-Vcc" та окремі Gnd. Це дасть живлення для транзисторів та обмотки реле.

ВАЖЛИВО: для замикання контактів реле потрібно подати на керуючий вхід низький логічний рівень (LOW), тоді реле замикається і світлодіод спалахує, для розмикання реле потрібно подати рівень логічної одиниці (HIGH).

• робочий струм реле: 10 – 15 мА (кожного);
• напруга живлення реле: 12;
• реле SRD-12VDC-SL-C: AC 250 В/10 А;
• габаритний розмір: 138 х 56 х 18 мм;
• маса: 120 г.
