АкціїМодуль 8 реле 5V
8 каналів по 5В для управл. силовими навантаженнями під Arduino
на складі 2 шт.
в магазині 3 шт.
код: A530004

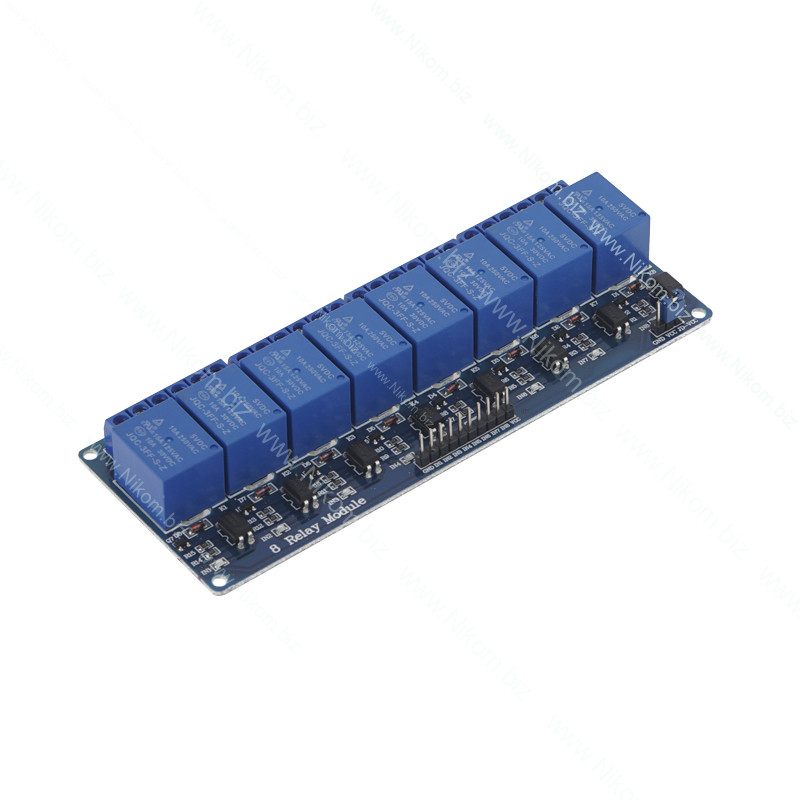

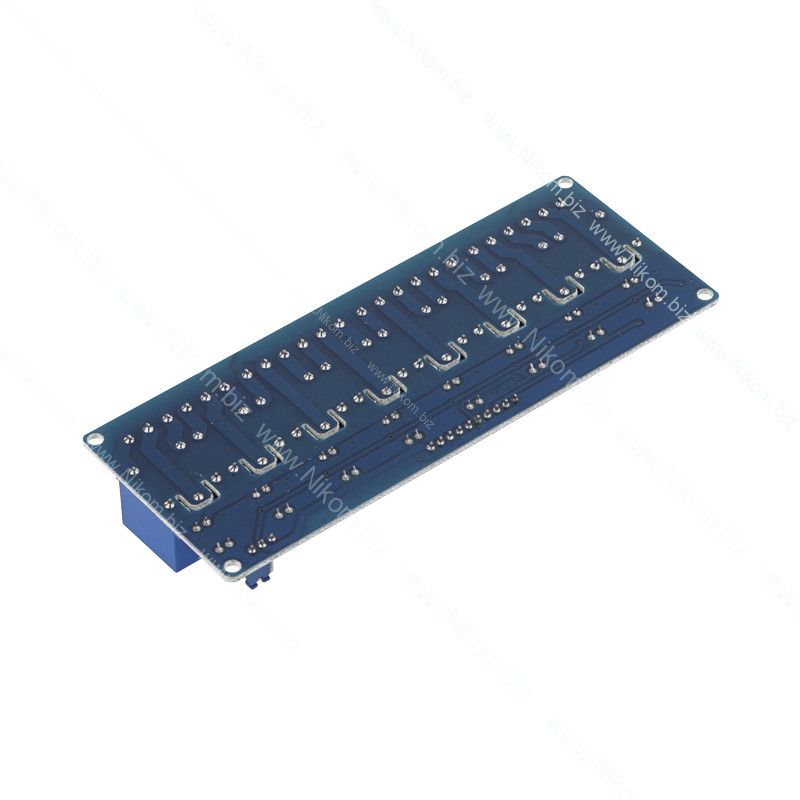

Модуль 8 реле 5V
8 каналів по 5В для управл. силовими навантаженнями під Arduino
232 грн.
код:
| Параметр | Значення |
|---|---|
| Габаритний розмір | 138х56х18 мм |
| Кількість каналів | 8 |
| Максимальна комутована напруга | 250 Вольт |
| Максимальний комутований струм | 10 Ампер |
| Маса нетто | 105 мм |
| Напруга керування реле | 5 Вольт |
| Тип реле | Електромагнітне |
Опис

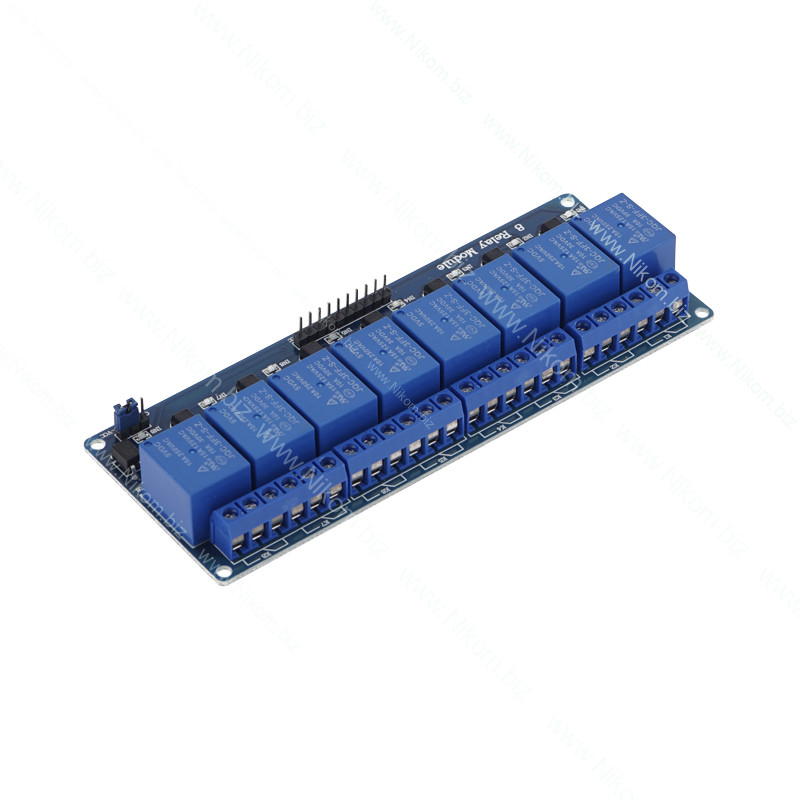

Даний релейний модуль призначений для управління силовими навантаженнями ( до восьми ), за допомогою Arduino або інших контролерів. Релейний модуль має два інтерфейси – для підключення керуючого мікроконтролера та для підключення керованих приладів до реле. Для підключення релейного модуля до керуючого пристрою використовується 10-контактний конектор. Контакти GND і VCC для підключення напруги живлення 5В, виводи IN1-IN8 для підключення керуючого сигналу. Для підключення навантаження до реле на платі присутні 24 гвинтові контакти, по 3 на кожне реле.
Особливості роботи
Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити живлення 5В до виводів Vcc і Gnd модуля. Після чого до керуючих виводів IN1-IN8 релейного модуля можна підключати мікроконтролер, комп'ютер або інший керуючий пристрій та приступати до роботи. Живлення релейного модуля може здійснюватися як від керуючого контролера, і від зовнішніх джерел живлення. Якщо потрібна повна гальванічна ізоляція, підключіть Vcc до виходу +5В Arduino, але не підключайте GND. Заберіть перемичку Vcc-JDVcc. Підключіть окремі +5В до виводу JDVcc та GND з плати – це дасть живлення для транзисторів та обмотки реле.
ВАЖЛИВО: для замикання реле потрібно подати на вхід, що управляє, низький логічний рівень (LOW), тоді реле замикається і світлодіод загоряється, для розмикання реле потрібно подати рівень логічної одиниці (HIGH).
Джерело https://arduino.ua/prod203-8-mi-kanalnii-modyl-rele-5v-10a
Технічні характеристики
- робочий струм реле: 10 – 15 мА (кожного);
- напруга живлення реле 5;
- реле SRD-05VDC-SL-C AC250V 10 A;
- габаритний розмір: 138 х 56 х 18 мм;
- маса: 120 г;
