АкціїМодуль 4 реле 5V
блок комутації, опторозв'язка, контакти 10А, чотирьох-канальне
на складі 6 шт.
в магазині 5 шт.
код: A530003
China
China

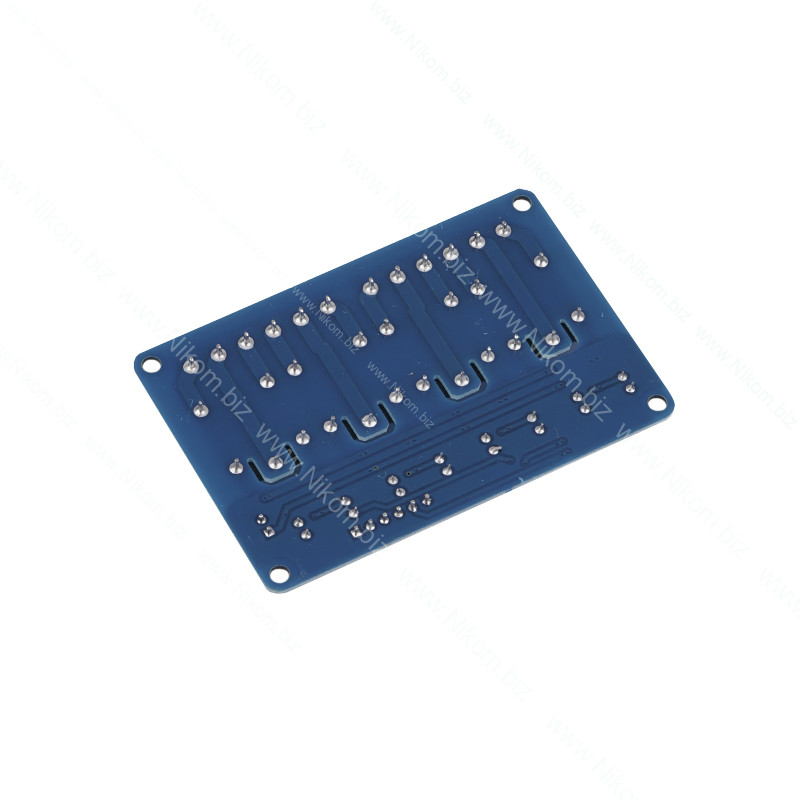

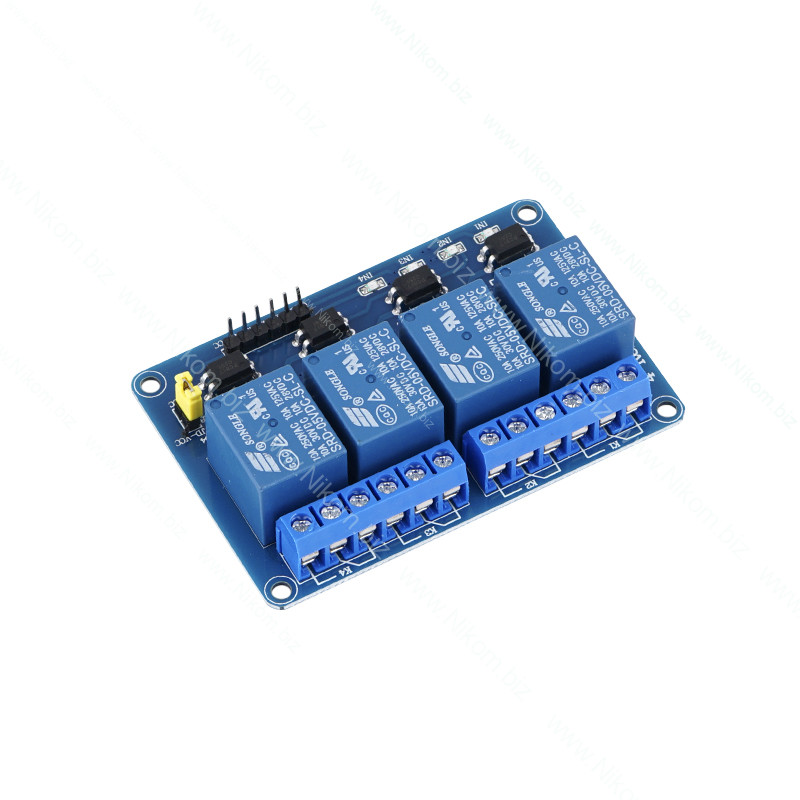

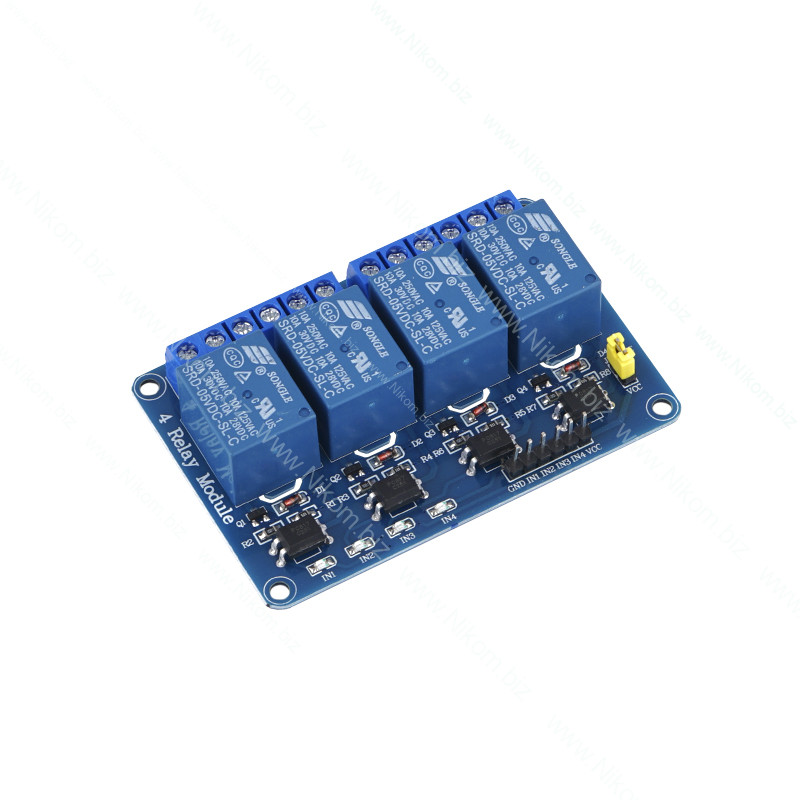

Модуль 4 реле 5V
блок комутації, опторозв'язка, контакти 10А, чотирьох-канальне
117.5 грн.
код:
| Параметр | Значення |
|---|---|
| Габаритний розмір | 75х50х20 мм |
| Кількість каналів | 4 |
| Максимальна комутована напруга | 250 Вольт |
| Максимальний комутований струм | 10 Ампер |
| Маса нетто | 55 грам |
| Напруга керування реле | 5 Вольт |
| Тип реле | Електромагнітне |
Опис
Використовується для різноманітних пристроїв із великим вхідним струмом. Управління "розумним будинком".
За допомогою мікроконтролерів Arduino, PIC, MSP430, 8051, AVR, DSP, ARM, ARM, TTL logic або з ПК відбувається керування платою.
Технічні характеристики
- Живлення 5В від керуючого пристрою або зовнішнього джерела (блоку живлення, батарей);
- Струм навантаження: до 10 А;
- Робочий струм одного реле: 15 - 20 мА;
- Кількість каналів - 4 канали;
- Індикатор роботи кожного реле – червоний світлодіод біля реле;
- Розмір 75х50х20 мм.
Особливості підключення
Підключити керований пристрій до плати та подати 5В живлення на виводи Vcc та Gnd плати. До виводів IN1 – IN4 релейного модуля необхідно підключити керуючий пристрій (мікроконтролер, комп'ютер) і розпочинати роботу.
