Опис

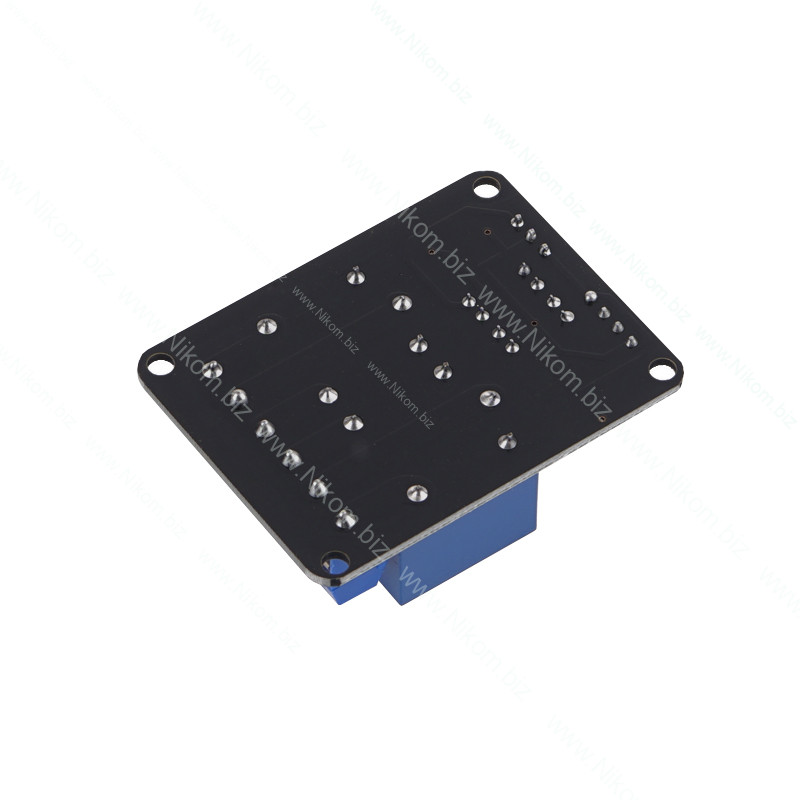

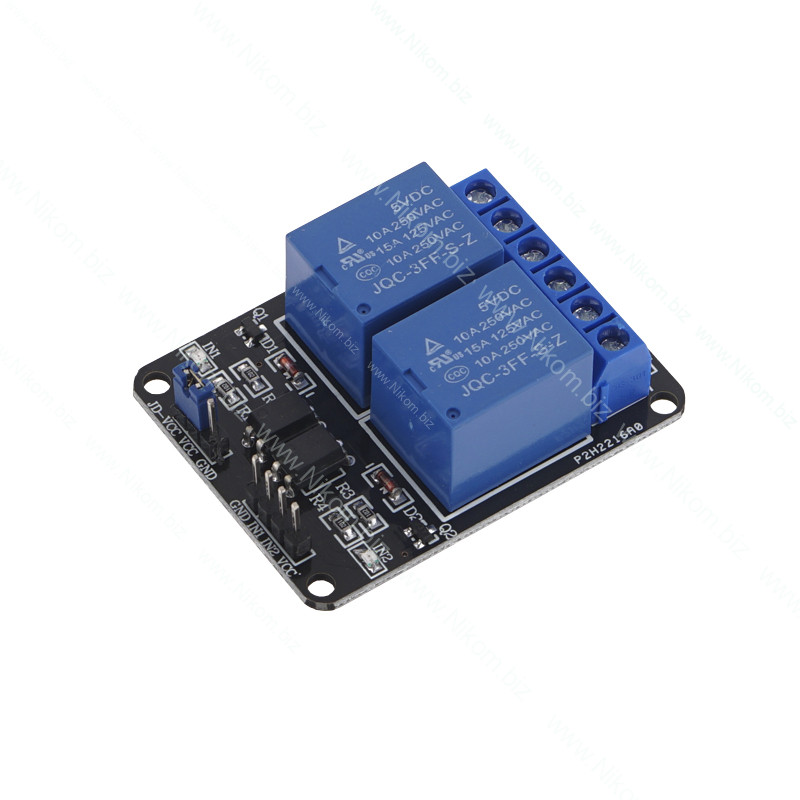

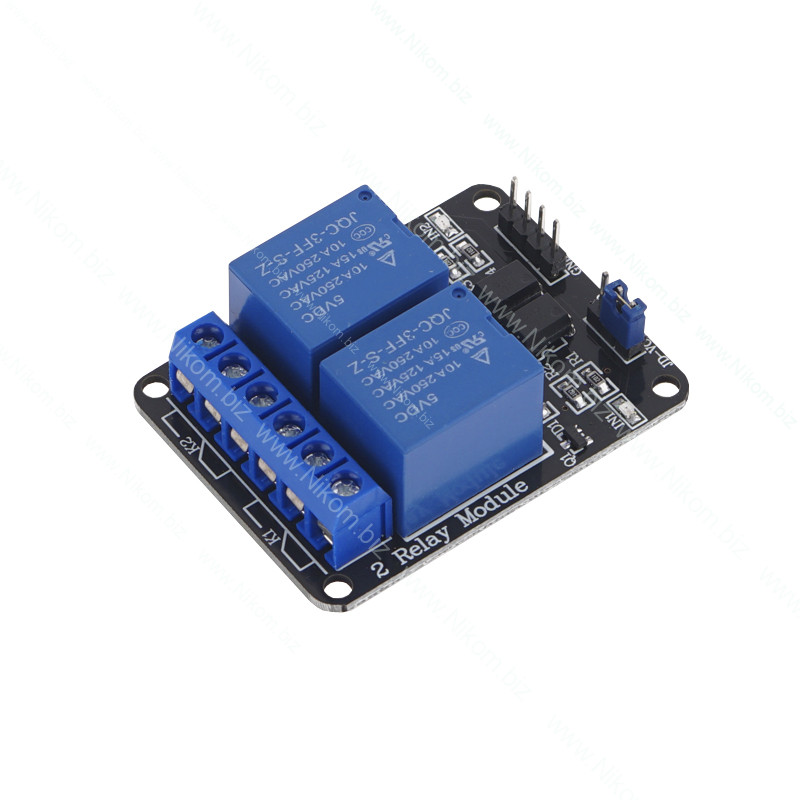

Двоканальна 5 В релейна плата використовується для контролю (керування) приладами з великими струмами. Управління даним модулем здійснюється мікроконтролерами Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з ПК.

Технічні характеристики

• робочий струм реле: 15-20 мА;
• напруга управління реле: 5;
• реле високого струму: 10 A;
• світлодіодна індикація стану кожного реле;
• Контакти для управління реле з arduino, роутера з openwrt або raspberry.

Особливості підключення

У реле зворотна логіка спрацьовування: під час подачі низького рівня реле спрацьовує, а при подачі високого рівня реле вимикається.

За такої логіки, щоб уникнути небажаних спрацьовувань реле під час включення живлення системи, рекомендується:

• на платформі Arduino не підключати 13 дискретний канал на управління таким модулем;
• на інших платформах слід в ініціалізаційній частині програми присвоїти усім дискретним виходам, що управляють подібними реліжками значення високого рівня (HIGH).

Підключаємо керуючий пристрій, потім подаємо живлення 5 на виводи Vcc і Gnd плати, підключаємо до керуючих виводів ln1 - ln2 інтерфейсної плати мікроконтролер, комп'ютер або інший керуючий пристрій і приступаємо до роботи.

У платі є два інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера) та для підключення керованих приладів до реле:
- для підключення релейного модуля до керуючого пристрою використовується 4-піновий інтерфейс. Контакти GND та VCC для підключення +5В, виводи ln1 – ln2 для підключення сигналу, що управляє;
- для підключення керованих приладів до реле на платі є 6 контактів-затискачів (по 3 на кожне реле).
Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей). Якщо вам потрібна повна оптична ізоляція, підключіть Vcc до виходу +5В Arduino, але не підключайтеся до Gnd. Заберіть джампер Vcc to JDVcc. Підключіть окремі +5В до виводу JDVcc та Gnd з плати – це дасть живлення для транзисторів та обмотки реле.
Якщо ж достатньо ізоляції реле, то можна просто заживити модуль від виводів Arduino +5В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.
