Опис

Двоканальна 5 В релейна плата використовується для контролю (керування) приладами з великими струмами. Управління даним модулем здійснюється мікроконтролерами Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з ПК.

Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого керуючого мікропроцесорного пристрою.

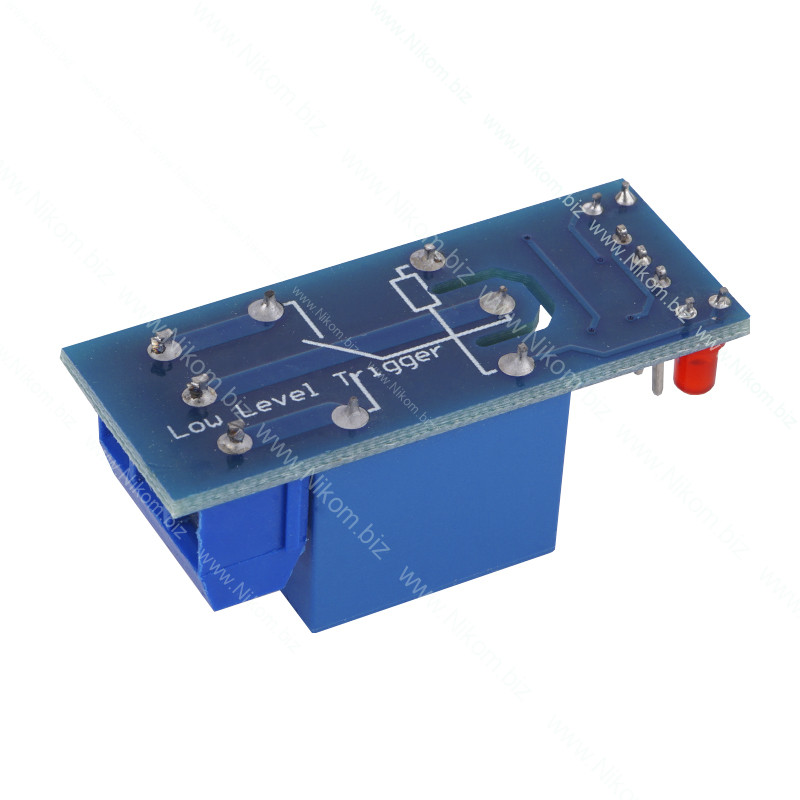

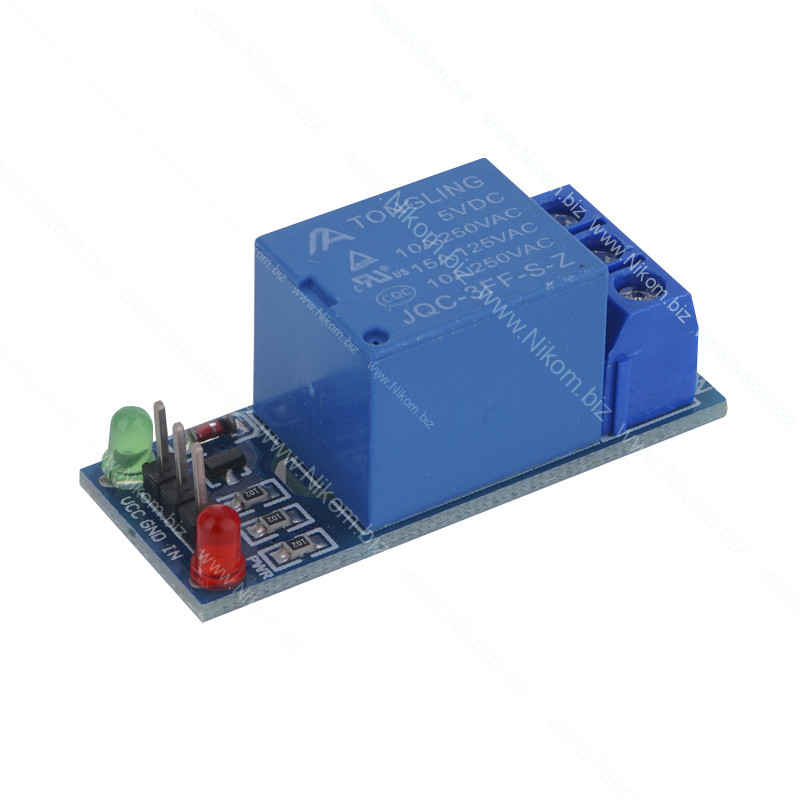

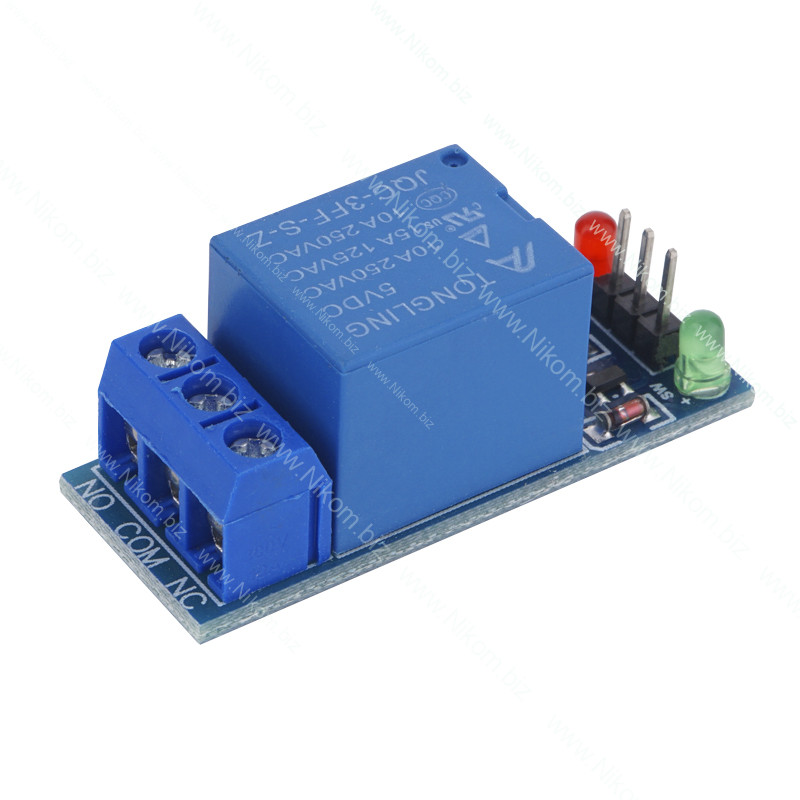

Релейний модуль має два інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера) та для підключення керованих приладів до реле: для підключення релейного модуля до керуючого пристрою використовується 3-піновий інтерфейс. Контакти GND і VCC для підключення +5В, виведення IN для підключення сигналу, що управляє; для підключення керованих приладів до реле на платі присутні 3 контакти-затискачі. Позначення контактів NC, COM, NO. Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей).

Технічні характеристики

• живлення: 5 В;
• комутований струм: max 10 А;
• напруга, що комутується: max 250 В;
• кількість каналів керування: 1 канал;
• робочий струм реле: 20 мА;
• розміри: 44x17x17 мм.

Особливості підключення

Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити до виводів Vcc та Gnd модуля живлення 5В. Потім до керуючого виведення IN релейного модуля необхідно підключити мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи.
