Модуль управління кроковим двигуном 3,0 A
на TB67S109, 3A, Uжив.=10..35В, дільник 1..1/32
272 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

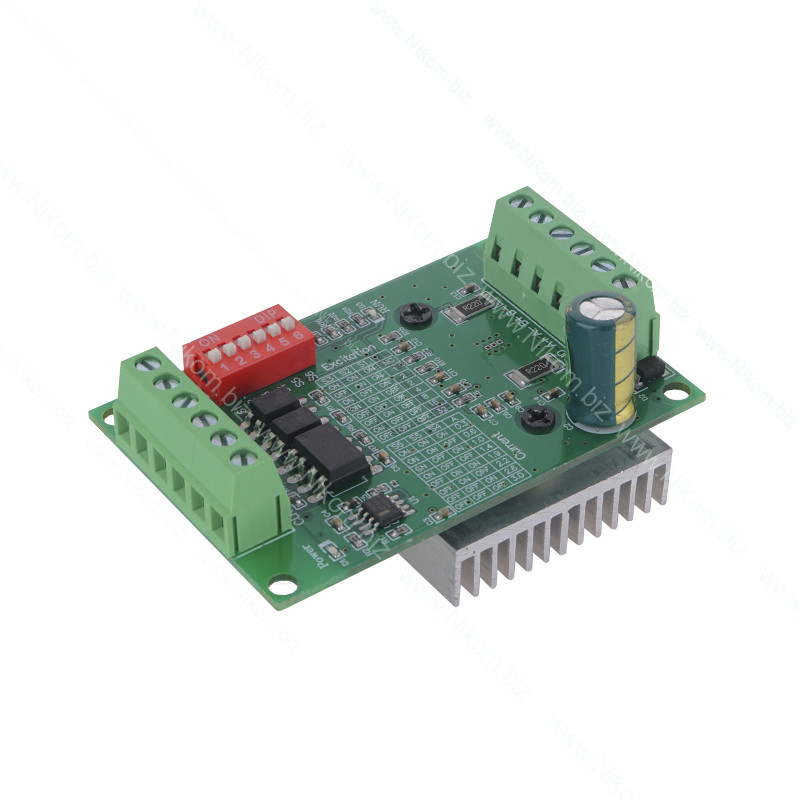

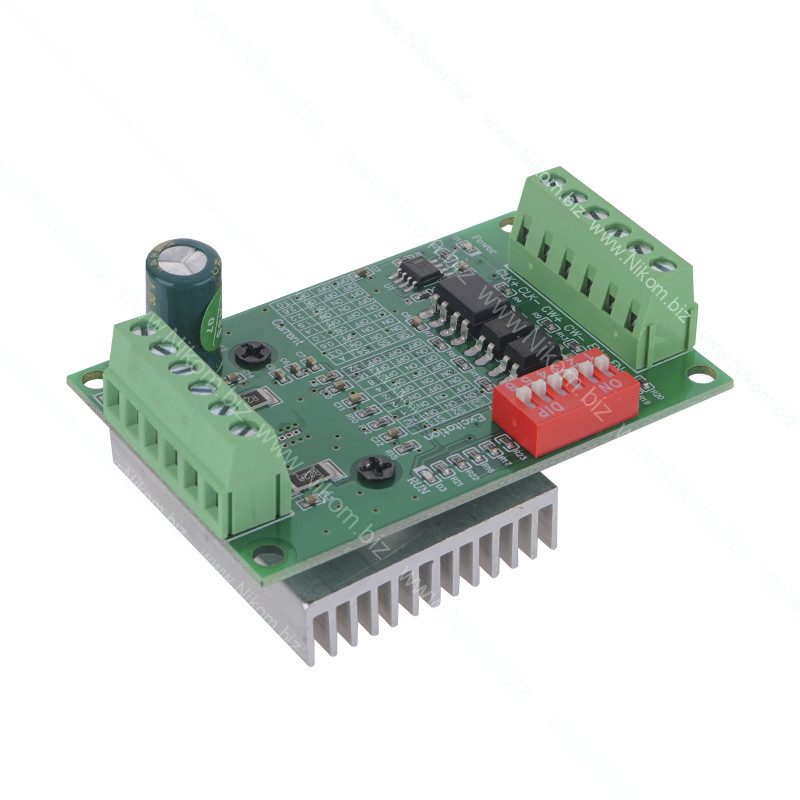

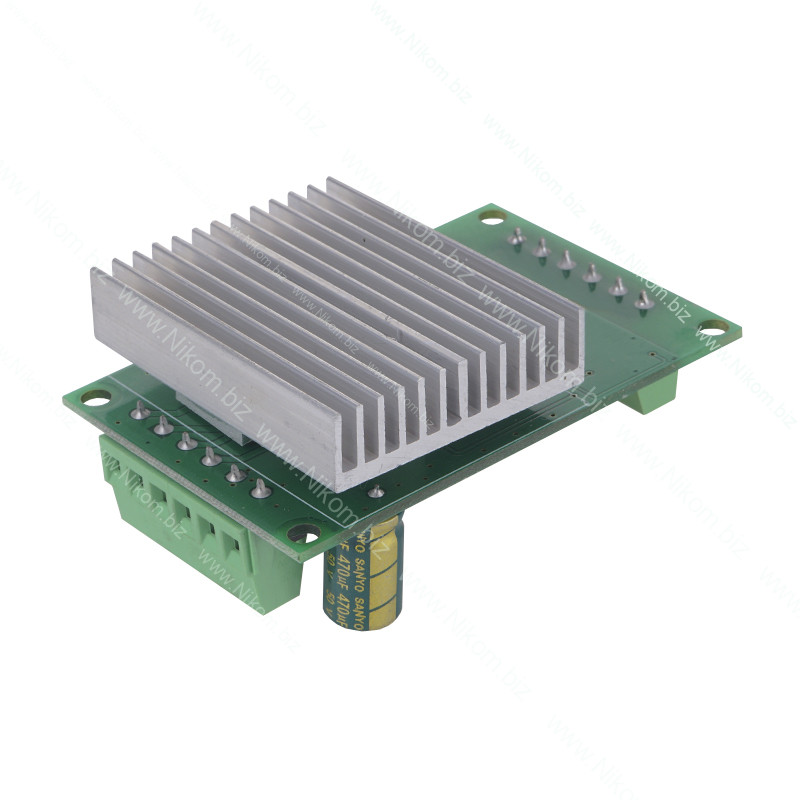

Модуль виконаний на основі мікросхеми TB6560 та є драйвером двофазного крокового двигуна. Основні параметри драйвера налаштовуються за допомогою встановлених на ньому повзункових перемикачів:
| Сила струму | ||||||||
| 0,3 А | 0,6 А | 1,0 А | 1,4 А | 1,9 А | 2.2 А | 2,6 А | 3,0 А | |
| S4 |
1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| S5 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| S6 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| Дільник мікрокроку | S1 |
S2 |
S3 |
| 1:1 | 1 | 1 | 0 |
| 1:2 | 1 | 0 | 1 |
| 1:2 | 0 | 1 | 1 |
| 1:4 | 1 | 0 | 0 |
| 1:8 | 0 | 1 | 0 |
| 1:16 | 0 | 0 | 1 |
| 1:32 | 0 | 0 | 0 |
Для підключення драйвера використовуються клемні колодки з наступними виводами:
- EN+ та EN- - сигнал роботи двигуна;
- CW+ і CW- - управління напрямом обертання;
- CLK+ і CLK- - контакти тактового сигналу;
- A+ і A - підключення першої фазної обмотки;
- B+ і B- - підключення другої фазної обмотки;
- +24V - позитивний полюс живлення;
- GND – загальний провід.
Технічні характеристики
- напруга живлення 10..35 (рекомендовано 24 В);
- максимальний робочий струм 3 А;
- розмір 75х50х36 мм.
