Опис

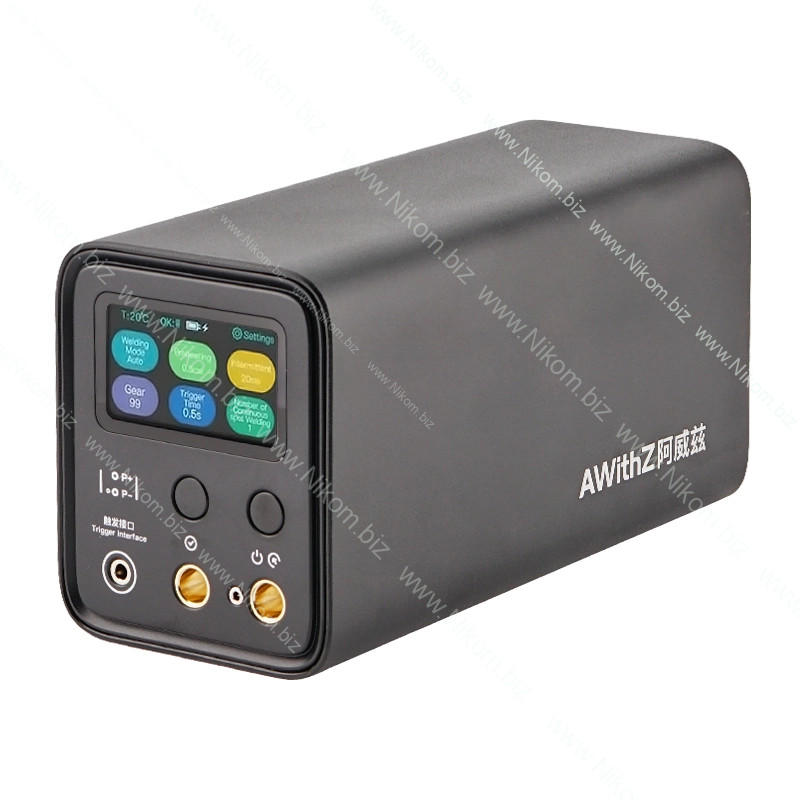

Апарат точкового зварювання AWithZ UF20B призначений для контактного зварювання нікелевих стрічок, металевих пластин і з'єднувальних елементів під час складання та ремонту акумуляторних батарей. Оснащений суперконденсатором для накопичення енергії, кольоровим сенсорним дисплеєм діагоналлю 2,4 дюйма та системою цифрового керування параметрами зварювання. Забезпечує піковий зварювальний струм до 1750 А, підтримує 99 рівнів регулювання потужності, автоматичний і ручний режими роботи, попереднє нагрівання та налаштування тривалості імпульсів. Передбачено підключення зварювальної ручки з кнопкою активації та зовнішньої педалі керування.

Технічні характеристики

• Тип пристрою: апарат контактного точкового зварювання
• Модель: UF20B

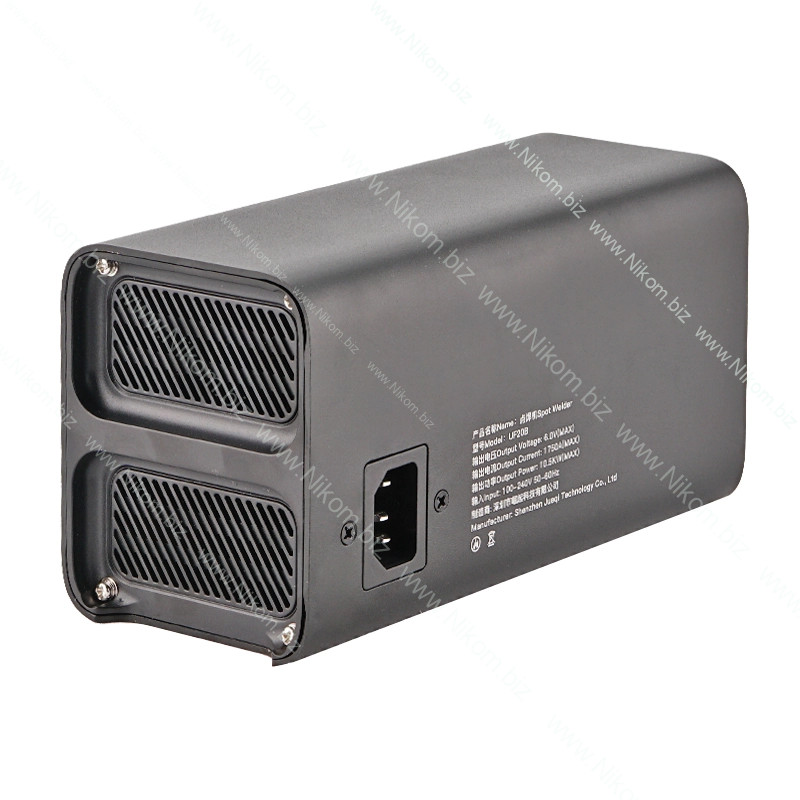

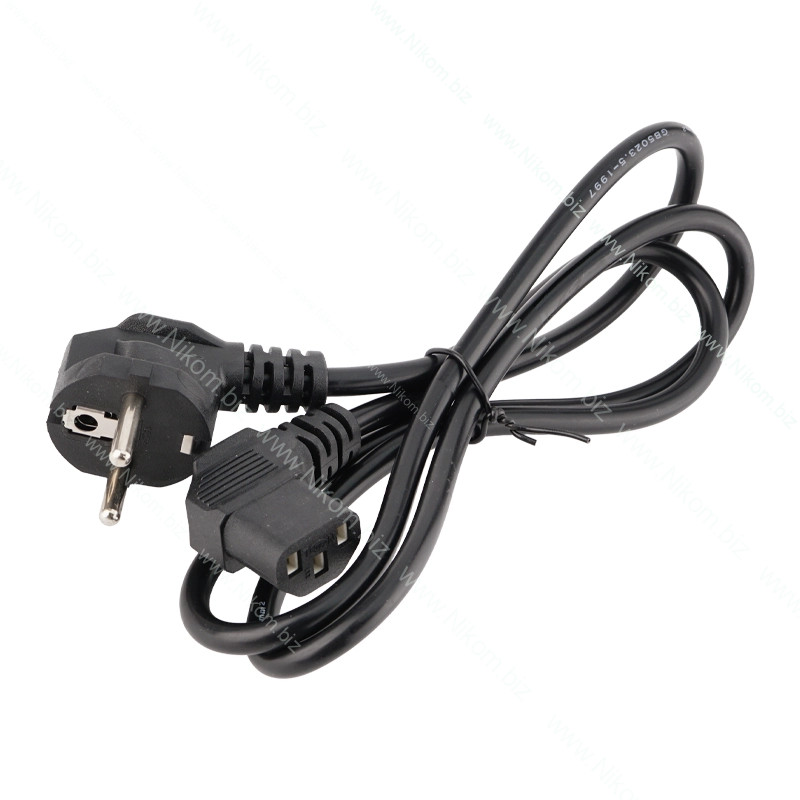

• Напруга живлення: 100–240 В AC
• Частота мережі: 50–60 Гц
• Вихідна напруга: до 6 В
• Максимальний зварювальний струм: 1750 А
• Максимальна вихідна потужність: 10,5 кВт
• Тип накопичувача енергії: суперконденсатор (Farad)
• Кількість рівнів потужності: 99
• Діапазон часу зварювання: 0,5–5 с
• Час попереднього нагрівання: 0,5 с
• Тривалість імпульсу: 1–20 мс
• Кількість точок у безперервному режимі: 1–2
• Режими роботи: автоматичний та ручний
• Тип дисплея: кольоровий сенсорний
• Діагональ дисплея: 2,4 дюйма
• Інтерфейси: роз'єм зварювальної ручки, роз'єм педалі або зовнішнього тригера

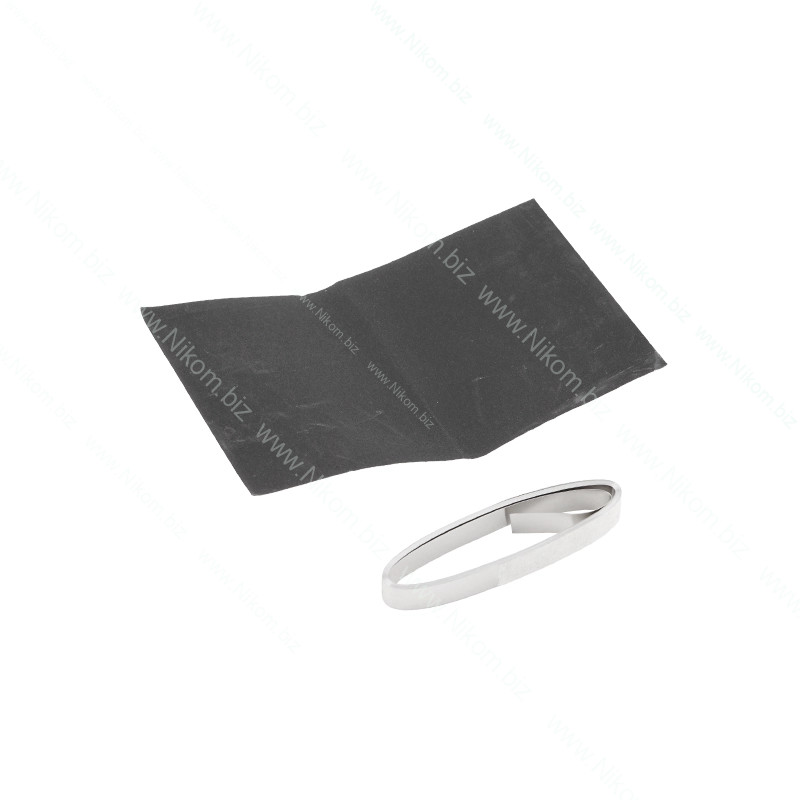

• Максимальна товщина нікелевої стрічки: до 0,4 мм
• Максимальна товщина нержавіючої сталі: до 0,6 мм
• Підтримувані матеріали: нікель, нержавіюча сталь, мідь у поєднанні з нікелем, контакти полімерних акумуляторів
• Автоматичне вимкнення: після 8 хвилин бездіяльності
• Температурний захист: блокування роботи нижче 0 °C та вище 60 °C
• Додатковий захист: від перегріву, короткого замикання, перевантаження, перепадів напруги, надмірного та недостатнього заряду
• Матеріал корпусу: алюмінієвий сплав, пластик
• Розміри: 181×95×80 мм
• Вага: приблизно 1250 г

Функціонал

• Контактне точкове зварювання металевих стрічок і пластин
• Приварювання нікелевих з'єднувальних стрічок до акумуляторних елементів
• Зварювання мідних шин у поєднанні з нікелем
• Зварювання контактних виводів літій-полімерних акумуляторів
• Регулювання потужності зварювального імпульсу
• Налаштування тривалості зварювання та пауз між імпульсами
• Попереднє нагрівання для покращення контакту та видалення поверхневих оксидів
• Автоматичне та ручне керування процесом зварювання
• Вибір кількості точок у безперервному режимі
• Керування зварюванням кнопкою на ручці або зовнішньою педаллю
• Відображення та налаштування робочих параметрів через сенсорний дисплей
• Налаштування мови інтерфейсу, яскравості, орієнтації дисплея та звукових сповіщень
• Скидання налаштувань до заводських значень
• Автоматичне вимкнення за відсутності активності

Керування та використання

Для увімкнення пристрою натисніть і утримуйте кнопку живлення протягом 2 секунд. Коротким натисканням кнопки здійснюється перемикання режимів роботи. Налаштування параметрів зварювання виконується за допомогою органів керування та сенсорного дисплея.

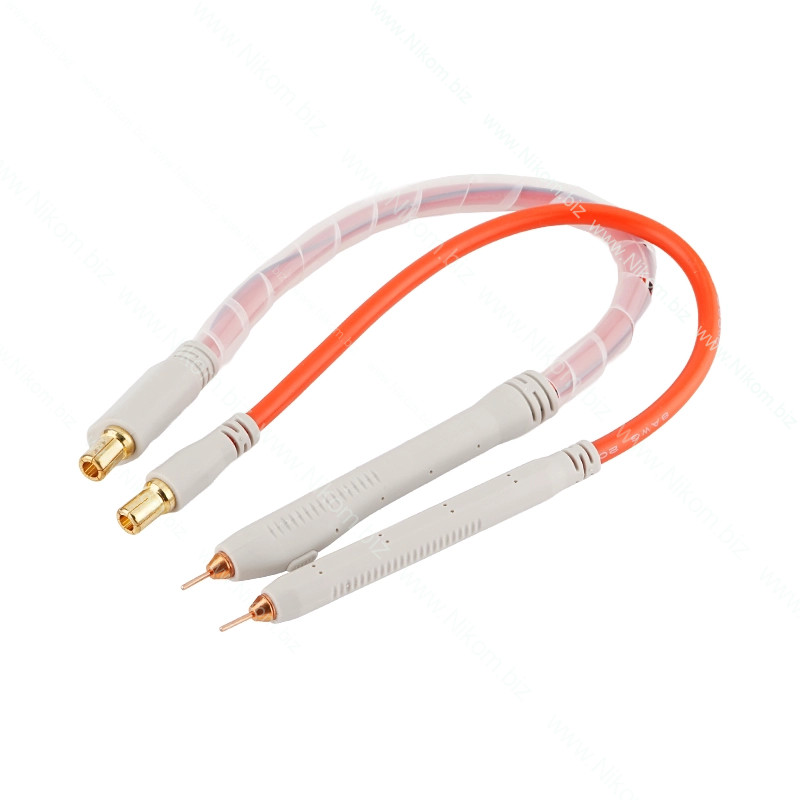

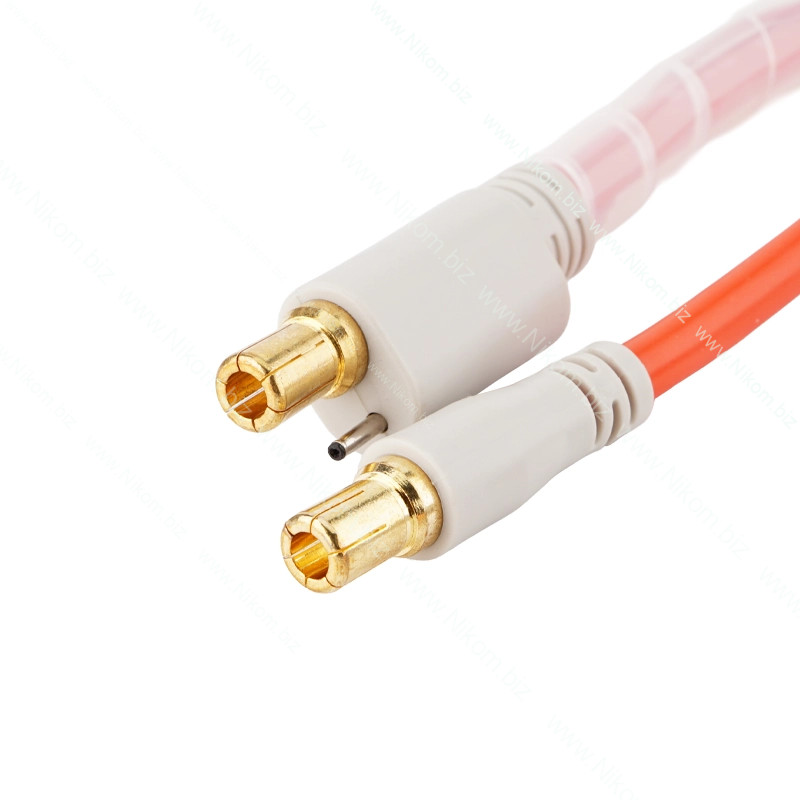

• Підключіть зварювальну ручку до відповідного роз'єму апарата
• Очистьте та знежирте поверхні матеріалів перед зварюванням
• Виберіть необхідний рівень потужності та тривалість зварювального імпульсу
• Встановіть електроди на місце з'єднання та забезпечте належне притискання
• Для запуску зварювання натисніть кнопку на ручці або підключену педаль
• За необхідності налаштуйте попереднє нагрівання, інтервал між імпульсами та кількість зварювальних точок
• Після завершення роботи вимкніть пристрій

Приклади заявлених можливостей зварювання: нікелева стрічка 0,4 мм із циліндричним акумулятором, чистий нікель 0,25 мм, комбінація нікелю 0,1 мм із міддю 0,15 мм, нержавіюча сталь 0,6 мм. Фактична якість з'єднання залежить від матеріалів, стану контактних поверхонь, зусилля притискання та вибраних налаштувань.
