Опис

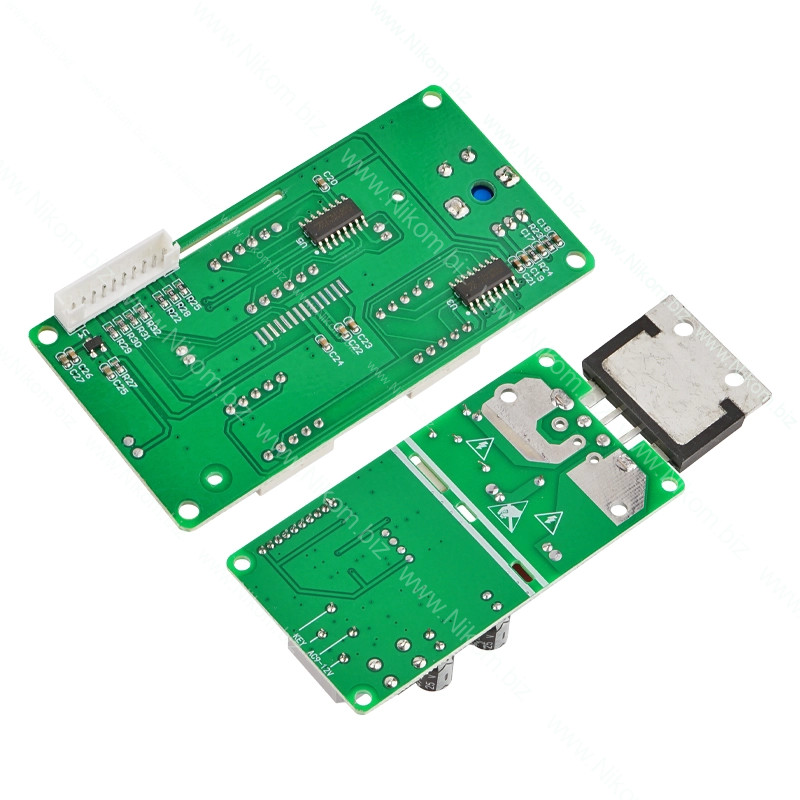

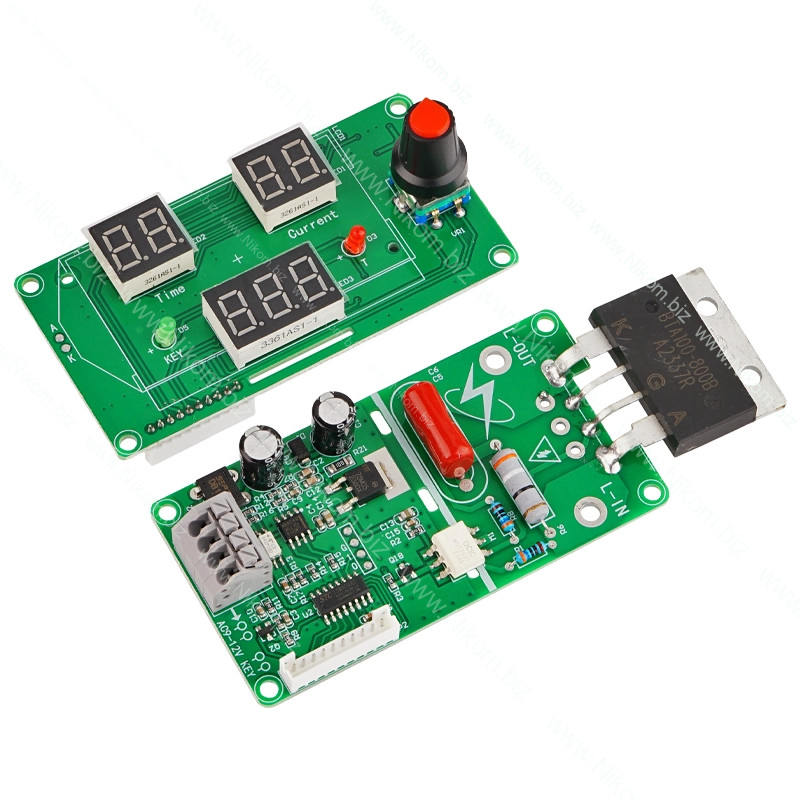

Модуль управління точковим зварюванням 100 А призначений для самостійного складання або модернізації апаратів контактного точкового зварювання. Використовується переважно для приварювання нікельованих стрічок до акумуляторних елементів під час складання та ремонту акумуляторних батарей. Складається з основної плати керування та окремої панелі із сегментними індикаторами й поворотним енкодером для налаштування параметрів зварювання. Підтримує режим подвійного зварювального імпульсу з можливістю регулювання.

Технічні характеристики

• Тип пристрою: модуль управління точковим зварюванням
• Напруга живлення: 9–12 В AC (змінний струм)
• Струм: 100 А
• Тип індикації: сегментні індикатори
• Орган керування: поворотний енкодер
• Режим зварювання: подвійний регульований імпульс
• Розміри основної плати: 86×45 мм
• Розміри плати регулювання: 86×45 мм
• Конструкція: основна плата та окрема панель керування з індикаторами

Функціонал

• Керування процесом контактного точкового зварювання
• Регулювання параметрів зварювальних імпульсів
• Формування двох послідовних зварювальних імпульсів
• Налаштування параметрів за допомогою поворотного енкодера
• Відображення робочих параметрів на сегментних індикаторах
• Можливість використання в саморобних і готових апаратах точкового зварювання

Особливість – подвійний імпульс зварювання (регульований).
