Опис

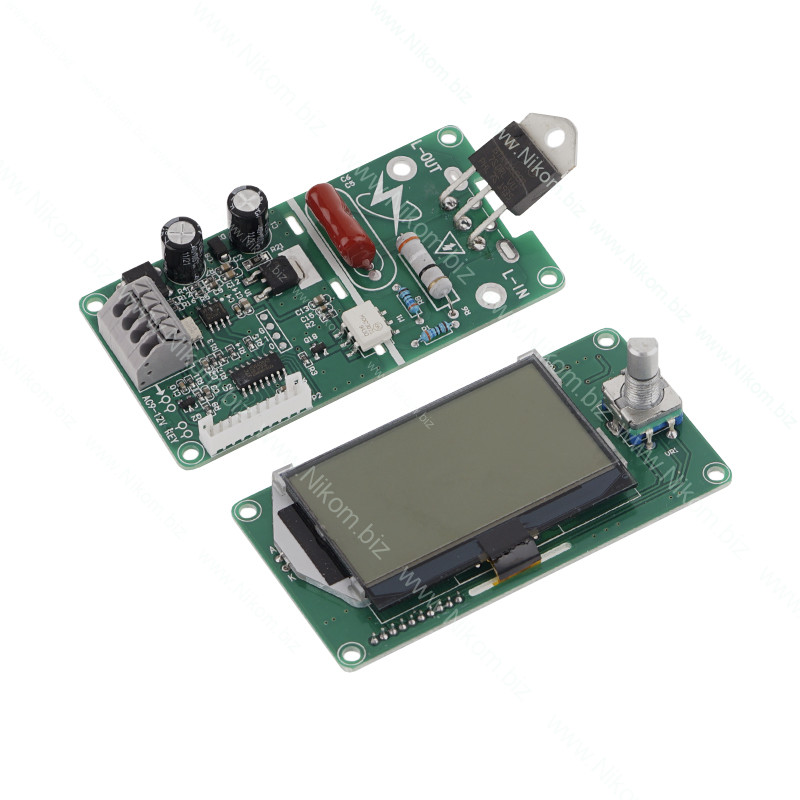

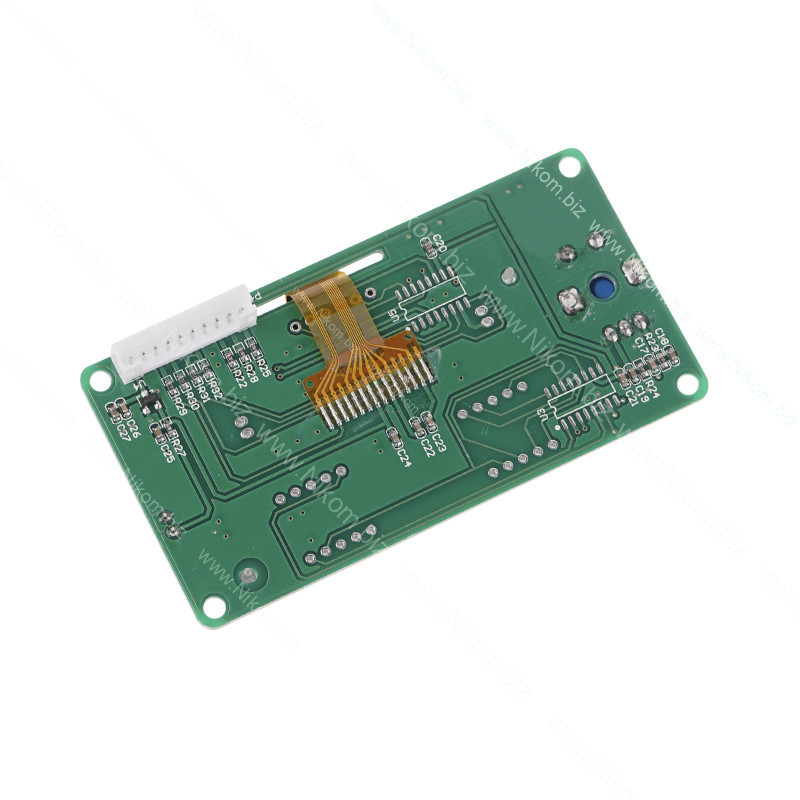

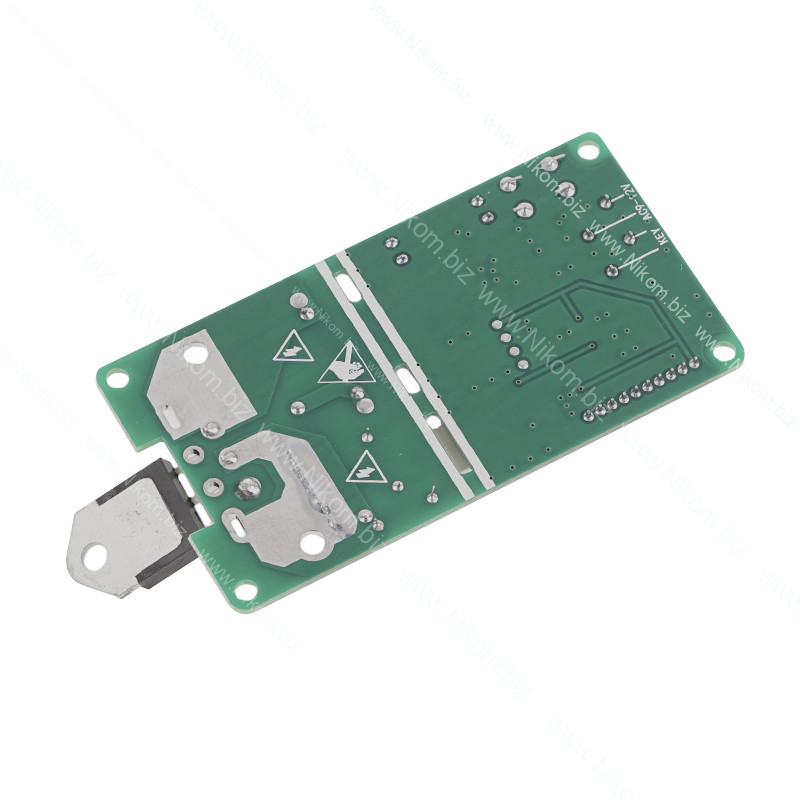

Модуль управління точковим зварюванням 40 А призначений для самостійного складання або модернізації апаратів контактного точкового зварювання. Використовується переважно для приварювання нікельованих стрічок до акумуляторних елементів під час складання та ремонту акумуляторних батарей. Складається з основної плати керування та окремої панелі з РК-дисплеєм 12864 і поворотним енкодером для налаштування параметрів зварювання. Підтримує режим подвійного зварювального імпульсу з можливістю регулювання.

Технічні характеристики

• Тип пристрою: модуль управління точковим зварюванням
• Напруга живлення: 9–12 В AC (змінний струм)
• Струм: 40 А
• Тип дисплея: РК (LCD)
• Роздільна здатність дисплея: 128×64 пікселі (12864)
• Орган керування: поворотний енкодер
• Режим зварювання: подвійний регульований імпульс
• Розміри основної плати: 85×45 мм
• Розміри плати регулювання: 85×45 мм
• Конструкція: основна плата та окрема панель керування з дисплеєм

Функціонал

• Керування процесом контактного точкового зварювання
• Регулювання параметрів зварювальних імпульсів
• Формування двох послідовних зварювальних імпульсів
• Налаштування параметрів за допомогою поворотного енкодера
• Відображення параметрів і процесу зварювання на РК-дисплеї
• Можливість використання в саморобних і готових апаратах точкового зварювання
