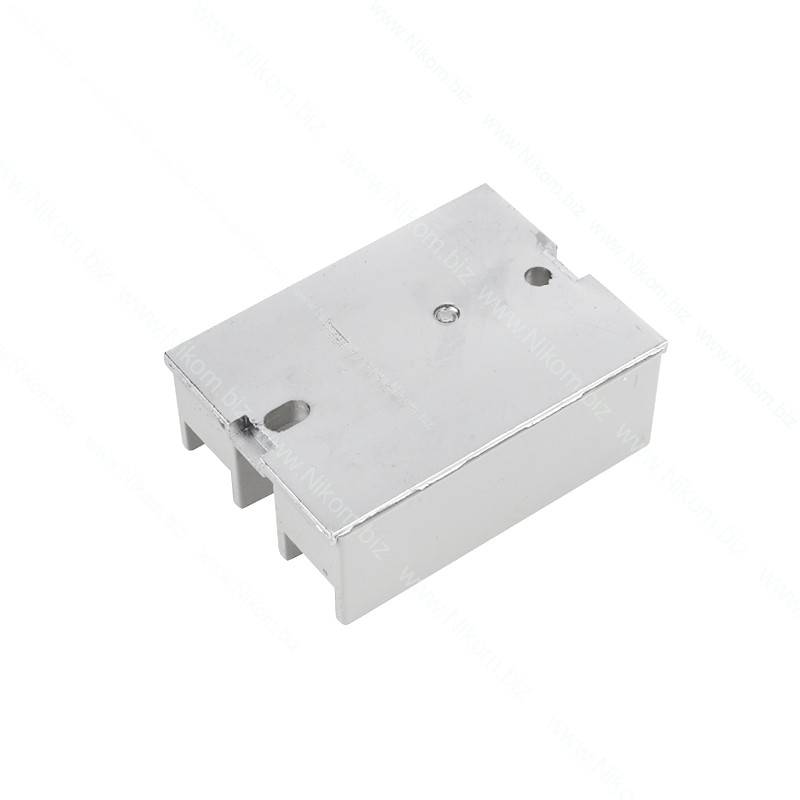

Реле SSR-40DA 40A

Однофазне твердотільне реле SSR-40 DA використовується для безконтактної комутації нагрівальних елементів, малопотужних двигунів, трансформаторів, ламп, зварювальних агрегатів та інших пристроїв з робочою напругою до 380В змінного струму та можуть керуватися постійною напругою від 3 до 32В.

Живлення реле здійснюється від сигналу постійного струму, що управляє. Напруга живлення 3 – 32 В постійного струму.

Технічні характеристики:

• Індикація світлодіоду для контролю наявності вхідного сигналу
• Тип монтажу кріплення гвинтами на площину

Підключення:

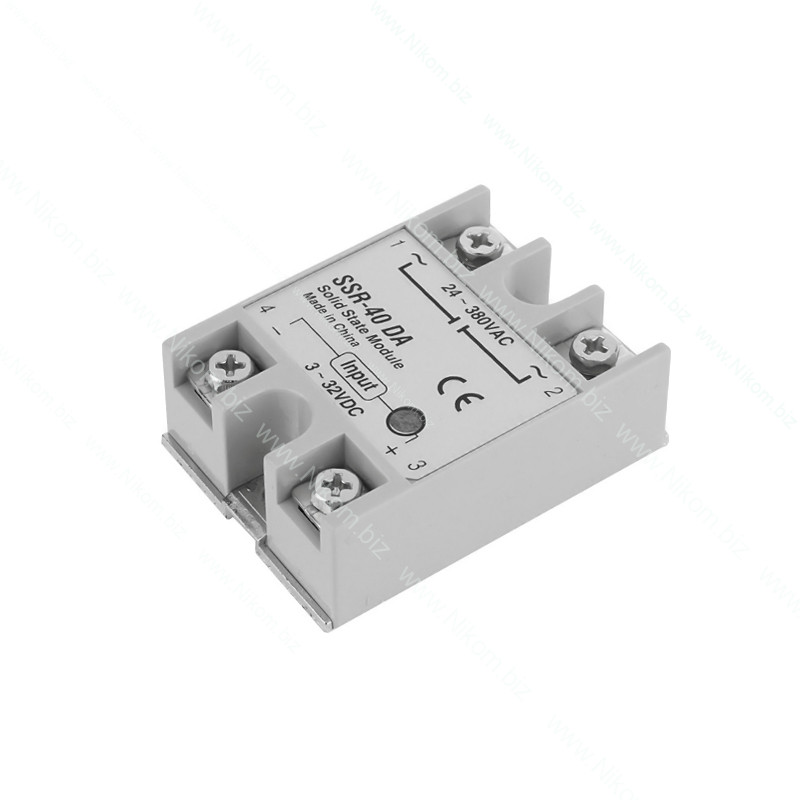

Приєднати реле до ланцюга з робочою напругою 24 – 380 В АС, яку потрібно комутувати, клемами «1» і «2» (полярність не має значення). Потім до клем «3+» і «4-» потрібно підключити керуючий сигнал постійного струму з напругою 3 – 32 на включення/вимкнення реле. Якщо на реле подається сигнал, що управляє, то повинен горіти червоний світлодіод, який знаходиться на корпусі реле. Важливо!
 Твердотільні реле типу SSR призначені для комутації навантаження з активної (резистивної) складової та слабкоємного навантаження, наприклад, лампи розжарювання. Твердотільні реле типу SSR не призначені для комутації навантаження з реактивної (індуктивної та ємнісної) складової, наприклад електродвигунів. Для комутації навантаження з реактивною складовою потрібно дотримуватися умов: максимальний струм, що комутується, повинен становити 20 – 40 від номінального; обов'язково використання радіатора та вентилятора обдування. Якщо при використанні реле, для комутації навантаження з реактивною складовою, його температура занадто висока – потрібно зменшити максимальний струм, що комутується.
