Опис

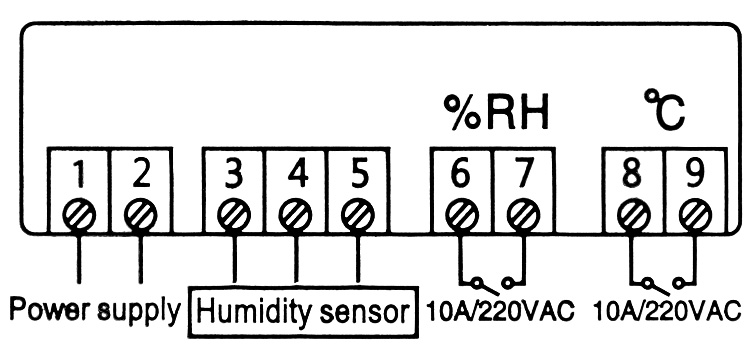

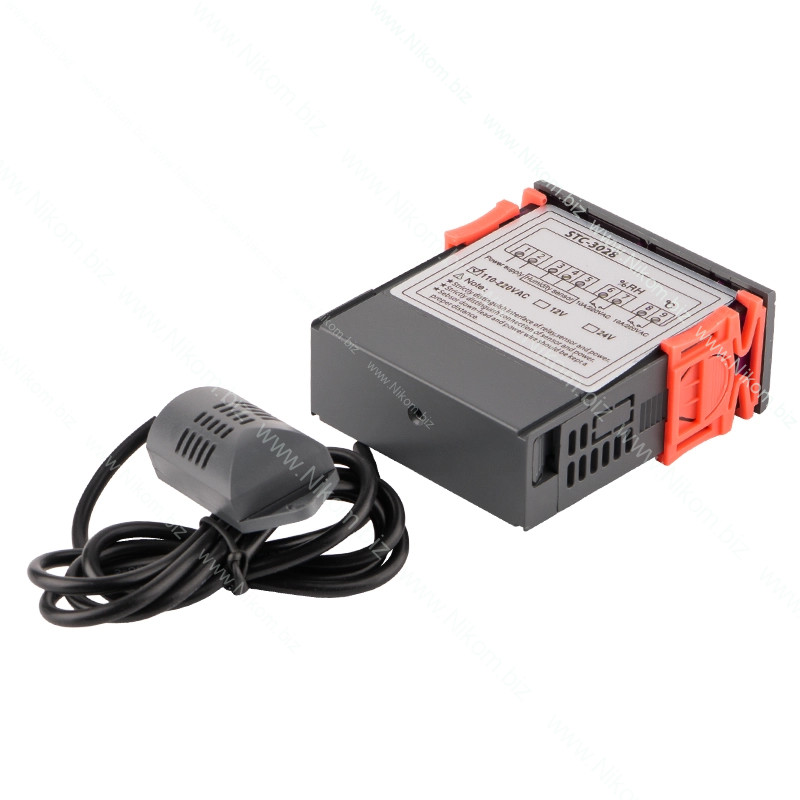

Цей модуль може використовуватися як керуючий пристрій у різноманітних системах кліматичного контролю. Для контролю температури та вологості присутній виносний датчик температури та вологості. Як комутують елементів використовується пара електромагнітних реле 10 А/250 В змінного струму : одне спрацьовує залежно від температурних показників, друге - показників вологості. Для візуалізації налаштувань та поточної температури та вологості датчика використовуються семисегментні індикатори: червоний – поточна температура, синій – поточна вологість. Для індикації станів реле використовується пара світлодіодів "OUT1" і "OUT2" .

Налаштування модуля

Для керування модулем використовуються дві пари кнопок "вгору" і "вниз", маркованих цифрами "1" та "2":

• "1" - кнопки налаштування температури;
• "2" – кнопки управління вологістю.

Коротко натиснувши кнопку "вгору", можна побачити стартове значення температури/вологості. Утримуючи кнопку "вгору" протягом трьох секунд, пристрій перейде в режим налаштування стартового значення температури/вологості.

Коротко натиснувши кнопку "вниз", можна побачити необхідне значення температури/вологості. Утримуючи кнопку "вниз" протягом трьох секунд, пристрій перейде в режим налаштування необхідного значення температури/вологості.

Технічні характеристики

• напруга живлення: AC 220 В;
• максимально допустиме навантаження: 250 10 А;
• межа виміру температури: 0..80 ° С;
• точність вимірювання та контролю температури: 1± °С;
• межа виміру вологості: 0..100% RH;
• точність вимірювання та контролю вологості: 0,1 % RH;

• довжина дроту виносу датчика: 1 м;

• габаритний розмір: 75х35х85 мм.
