Опис

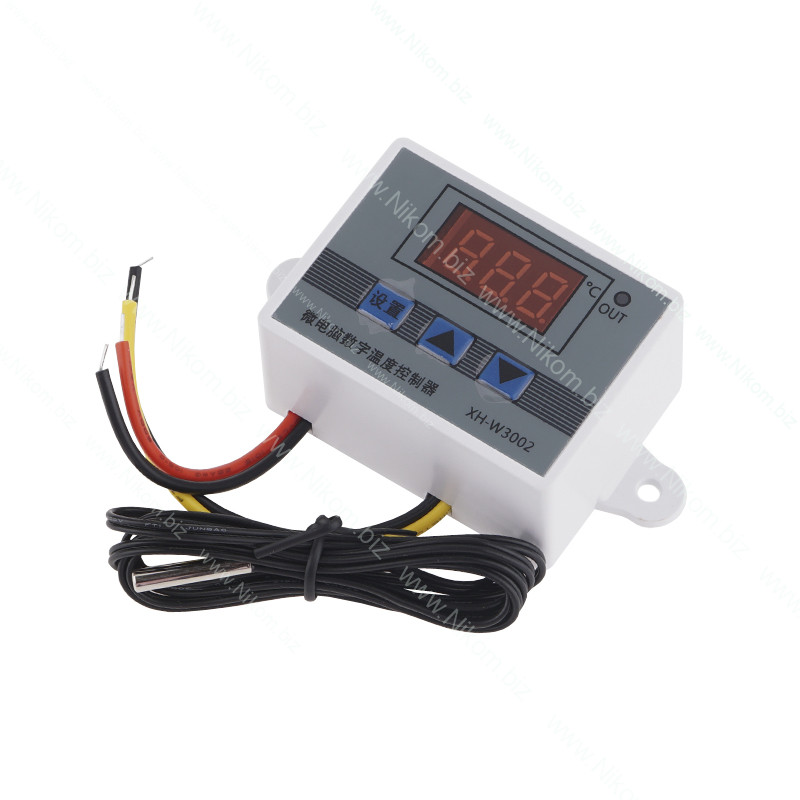

Цей терморегулятор призначений для підтримки та контролю температури. Модуль має цифровий дисплей для індикації температури, а також три кнопки для налаштування режиму роботи:

• SET - крайня ліва кнопка, що дозволяє увійти в режим налаштувань;
• пара кнопок "вгору" та "вниз" - призначена для введення налаштувань.

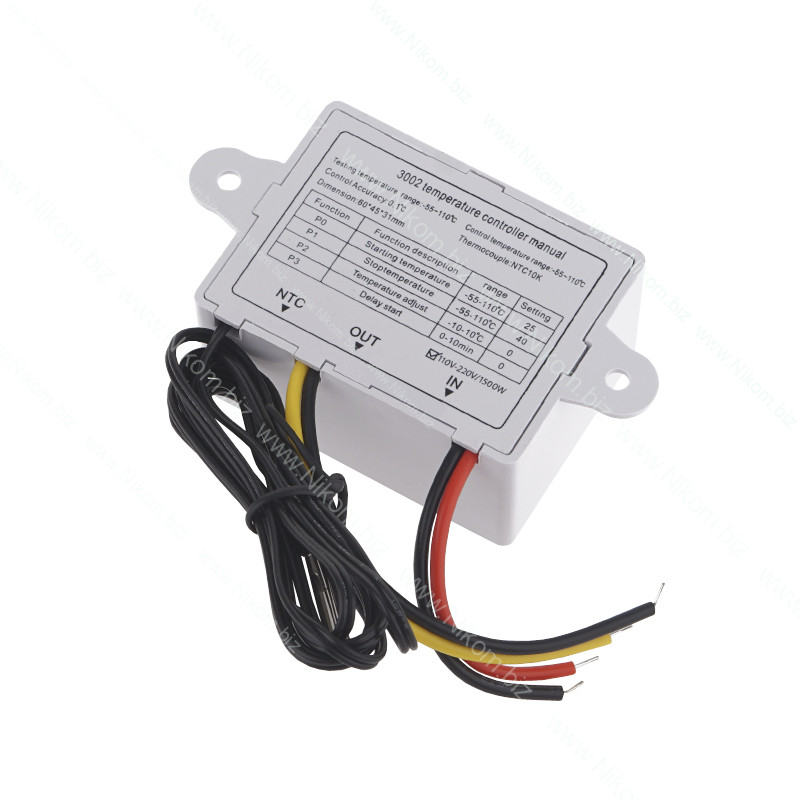

Для підключення пристрою до джерела живлення та навантаження використовуються дві пари дротів:

• червоний та чорний – живлення пристрою, де червоний – позитивний полюс, а чорний – "земля" живлення;
• жовтий та чорний – навантаження, де чорний – загальний провід.


Для початку налаштування пристрою необхідно натиснути кнопку SET. Після цього пристрій перейде в режим вибору параметра, що настроюється. Перемикання між параметрами здійснюється за допомогою кнопок "вгору" та "вниз". Усього можна змінити чотири наступні параметри:

• P0 – верхня межа установки температури;
• P1 – верхня межа установки температури;
• P2 - калборування датчика в межах -10..+10 °C;
• P3 - затримка перемикання реле не більше 0..10 з.

Для налаштування вибраного параметра необхідно повторно натиснути кнопку SET, після чого за допомогою кнопок "Вгору" і "Вниз" можна налаштувати потрібне числове значення параметра.

Для скидання налаштувань до заводських необхідно виконати такі дії:

• вимкнути живлення пристрою;
• затиснути одночасно кнопки "вгору" та "вниз";
• увімкнути живлення пристрою.

У разі успіху на екрані пристрою з'явиться системне повідомлення "888".

У разі виникнення помилок пристрій може вивести такі системні повідомлення:

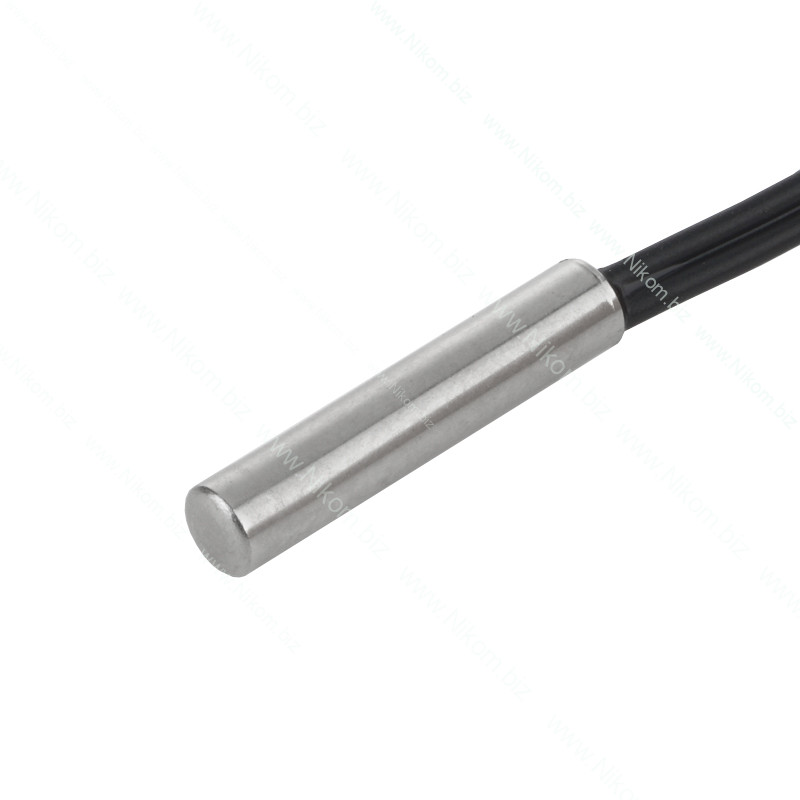

• LLL – термодатчик не підключений;

• HHH - температура перевищила або принизила допустиму межу;

• --- - спрацював захист від перегріву.

Технічні характеристики

• напруга живлення: 220 В змінного струму;
• максимальний струм навантаження: 10 А;
• діапазон температур, що вимірюються: -50..110 °C;
• діапазон температур: -10..60 °C;
• точність виміру температури ±0,2 °C;
• інтервал оновлення показань: 0,5;
• габаритний розмір (без урахування кріплень): 60 х 45 х 31 мм;
• маса нетто: 50 г.
