Опис

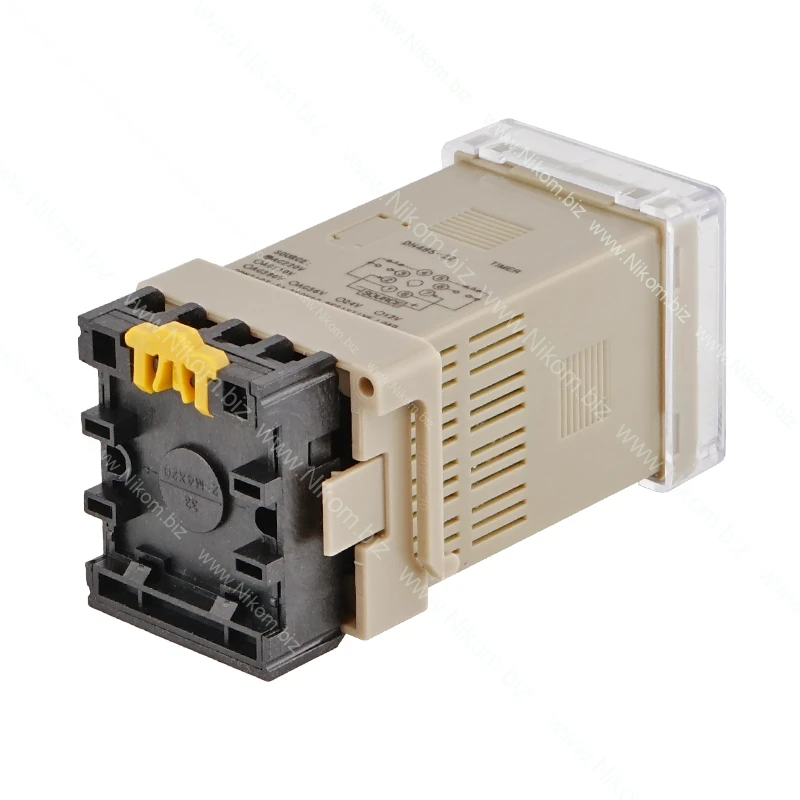

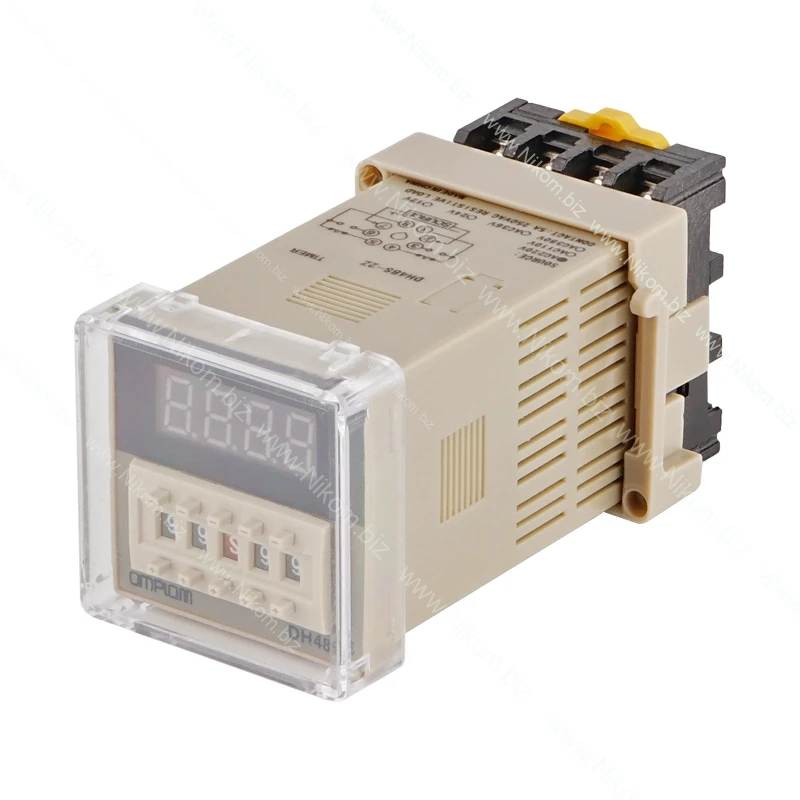

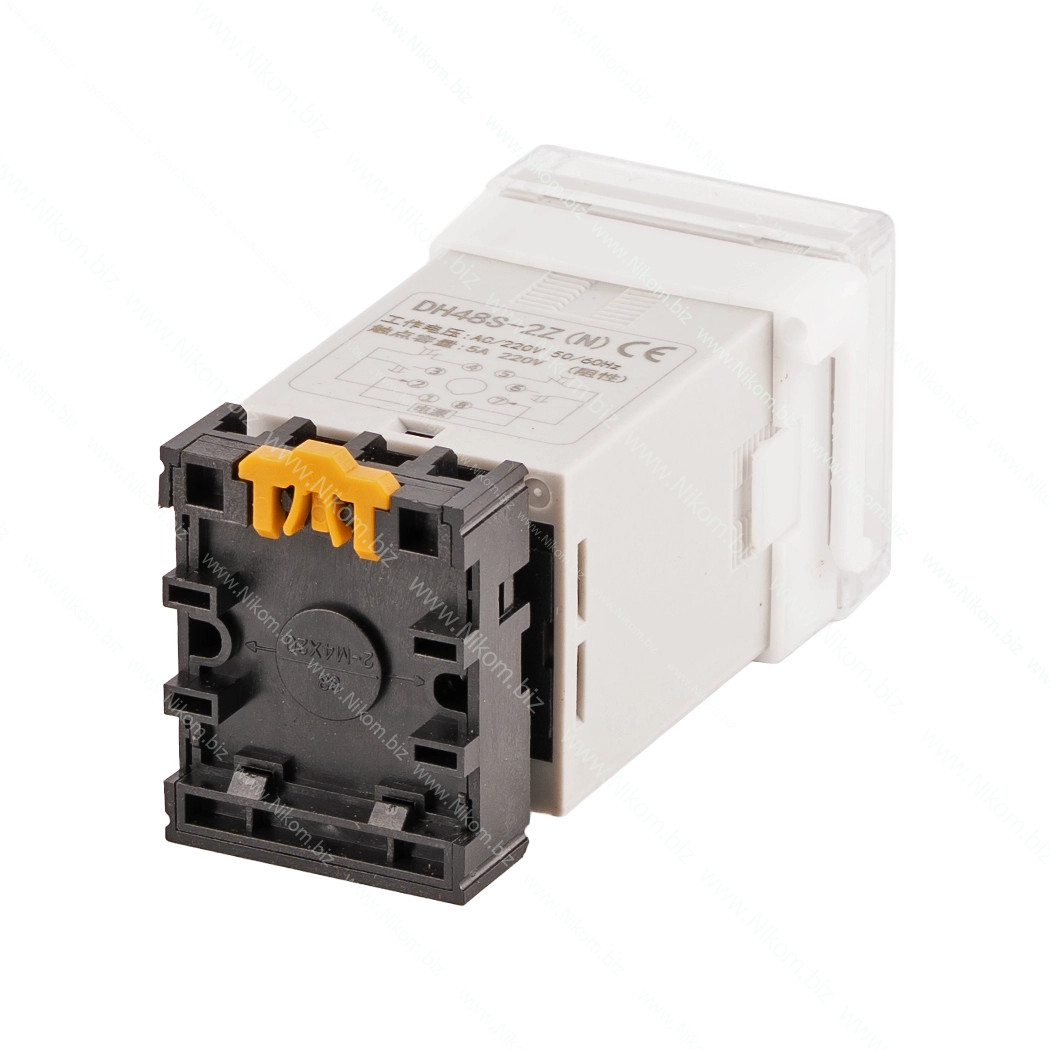

Реле часу DH48S-2Z - двоканальне перемикальне реле з можливістю встановити затримку перемикання в діапазоні від 0,01 с до 99 годин 99 хвилин. При подачі живлення на контакти 2 і 7 розпочнеться відлік часу, після чого обидва канали реле синхронно перемкнуться і будуть залишатися в перемкнутому стані аж до відключення живлення на контактах 2 і 7. Для зручнішого монтажу в комплекті є панель з гвинтовими затискачами PF083A.

Важливо! Хоча час перемикання можна встановити з точністю до сотих секунд, слід враховувати, що час перемикання магнітного перевищує це значення.

Час затримки може встановлюватися у трьох межах, які вибираються середнім перемикачем:

• S: 0,01 с − 99,99 с;
• M: 1 с − 99 хв 99 с;
• H: 1 хв − 99 годин 99 хв.

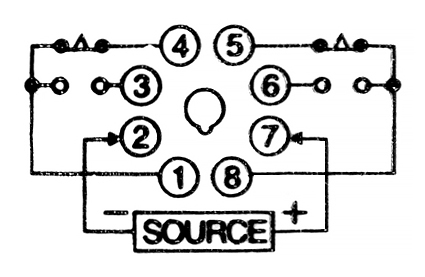

Підключення

• контакти 2-7 − живлення 220 В.
• контакт 1 − загальний контакт першого каналу реле;

• контакт 3 − за замовчуванням розімкнутий контакт першого каналу реле;

• контакт 4 − за замовчуванням розімкнутий контакт першого каналу реле;
• контакт 8 − загальний контакт другого каналу реле;

• контакт 6 − за замовчуванням розімкнутий контакт другого каналу реле;

• контакт 5 − за замовчуванням замкнутий контакт другого каналу реле.

Технічні характеристики

• напруга живлення: 220 В;
• максимальне навантаження: 250 В 5 А;
• діапазон часу затримки: 0,01 с − 99 годин 99 хвилин;
• тип колодки: PF083A;
• габаритний розмір (з урахуванням колодки): 56х50х110 мм.
