Опис

Реле часу DH48S-1Z - двоканальне перемикаюче реле з можливістю виставити затримку перемикання в діапазоні від 0,01 до 99 годин 99 хвилин. При подачі живлення на контакти 2 і 7 почнеться відлік часу, після чого обидва канали реле синхронно перемикаються і будуть перемикатися аж до відключення живлення на контактах 2 і 7. Для зручнішого монтажу в комплекті є панель з гвинтовими затискачами PF083A.

Важливо! У той час як встановити час перемикання можна в роздільній здатності до сотої секунди, варто врахувати, що час перемикання магнітного реле перевищує це значення.

Час затримки може встановлюватися в трьох межах, що вибираються середнім перемикачем:

• S: 0,01 - 99,99 с;
• М: 1 с - 99 хв 99 с;
• H: 1 хв – 99 годин 99 хв.

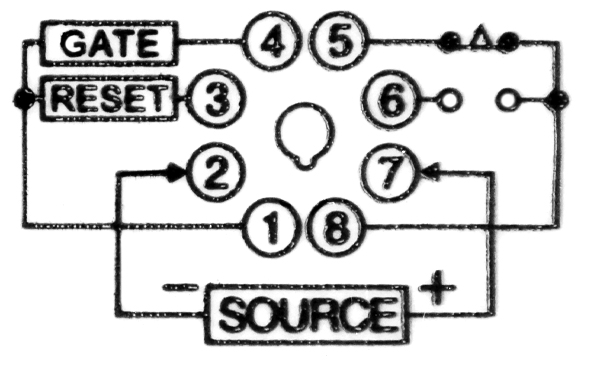

Підключення

• контакти 2-7 − живлення 220 В.
• контакт 1 – загальний контакт скидання та паузи;

• контакт 3 − скидання (можливе встановлення перемикача);

• контакт 4 − пауза (можливе встановлення перемикача) ;
• контакт 8 – загальний контакт другого каналу реле;

• контакт 6 − за замовчуванням розімкнений контакт;

• контакт 5 – за замовчуванням замкнутий контакт.

Технічні характеристики

• напруга живлення: 220 В;
• максимальне навантаження: 250 В 5 А;
• діапазон часу затримки: 0,01 с – 99 годин 99 хвилин;
• тип колодки: PF083A;
• габаритний розмір (з урахуванням колодки): 56х50х110 мм;
• маса нетто (з урахуванням колодки): 135 г;

• маса брутто: 160 г.
