АкціїТестер операційних підсилювачів
живлення 12 В; для подвійних та одинарних мікросхем підсилювачів
на складі 6 шт.
в магазині 2 шт.
код: A438009
China
China
Тестер операційних підсилювачів
живлення 12 В; для подвійних та одинарних мікросхем підсилювачів
454 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

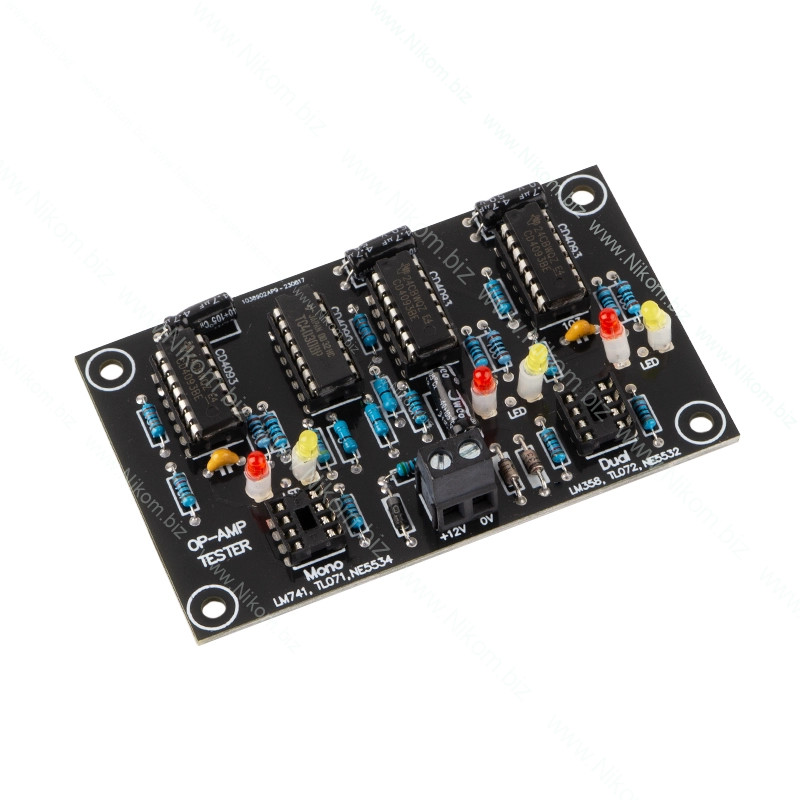

- Підключіть до плати джерело живлення 12VDC, на платі загоряться 3 червоних світлодіоди.
- Вставте операційний підсилювач, зверніть увагу на напрямок виїмки:
- Ліве гніздо використовується для тестування одинарного підсилювача.
- Праве гніздо використовується для тестування подвійного підсилювача.
- Після вставки мікросхеми:
- Якщо операційний підсилювач працює правильно, жовтий світлодіод засвітиться, червоний світлодіод згасне.
- Якщо вихід підсилювача відкритий, жовтий світлодіод згасне, червоний світлодіод засвітиться.
- Якщо є коротке замикання всередині підсилювача, червоний і жовтий світлодіоди будуть мигати по черзі.
- Для низькошвидкісних мікросхем індикація світлодіодів буде такою: жовтий світлодіод світиться постійно, червоний світлодіод може слабо мигати. Це також можна використовувати для приблизної оцінки швидкості перетворення мікросхеми.
Фактичне тестування низькошвидкісних мікросхем, таких як: OP07, LM741, показує, що жовтий світлодіод світиться постійно, червоний слабо світиться.
Тестування високошвидкісних мікросхем, таких як: TL071, NE5534, MC34071 показує, що жовтий світлодіод світиться постійно, червоний не світиться.
Технічні характеристики
- напруга живлення: 12 В;
- габаритний розмір: 93х58х16 мм.
